| 일연번호 |
조직 구성 |
시스템 구성 |
양 |
| 1 |
랙 시스템 |
|
1개 세트 |
| 케케묵은 용접 골조 구조 |
1 |
| 기판 (강철판 도금) |
2 |
| 2 |
배터리 충전 시스템 |
|
1개 세트 |
| 재료 저장통 |
1 |
| 구분 상자 |
1 |
| 재료 재료 저장함의 재료 교체 메커니즘 |
1 |
| 컨베이어 벨트 메커니즘 |
1 |
| 배터리 리프팅 메커니즘 |
1 |
| 3 |
서보 기구에 의한 분류 시스템 |
|
1개 세트 |
| 서보 기구에 의한 모터 제어 시스템 |
1 |
| 배터리 흡인컵 |
1 |
| 실린더 |
10 |
| 리니어 가이드 |
1 |
| 배터리 로케이팅 블록 |
1 |
| 4 |
자동 점검 시스템 |
|
1 |
| |
조사 검출 메커니즘 |
30 |
| |
배터리 전압 내부 저항 테스터 (카야 히오키 3560, 일본) |
2 |
| 5 |
자동 블랭킹 시스템 |
|
1 |
| |
구분 잡지 |
1 |
| |
재료 분배 메커니즘 |
1 |
| 6 |
모바일 시스템을 잡으세요 |
|
1 |
| |
서보 기구에 의한 모터 제어 메커니즘 |
1 |
| |
볼 스크류부 |
1 |
| |
클램프 장치 |
1 |
| 7 |
운영 체제 |
|
1개 세트 |
| |
모니터 |
1 |
| |
IPC |
1 |
| 8 |
제어 시스템 |
|
1개 세트 |
| |
PLC |
1 |
3. 기계적인 상술

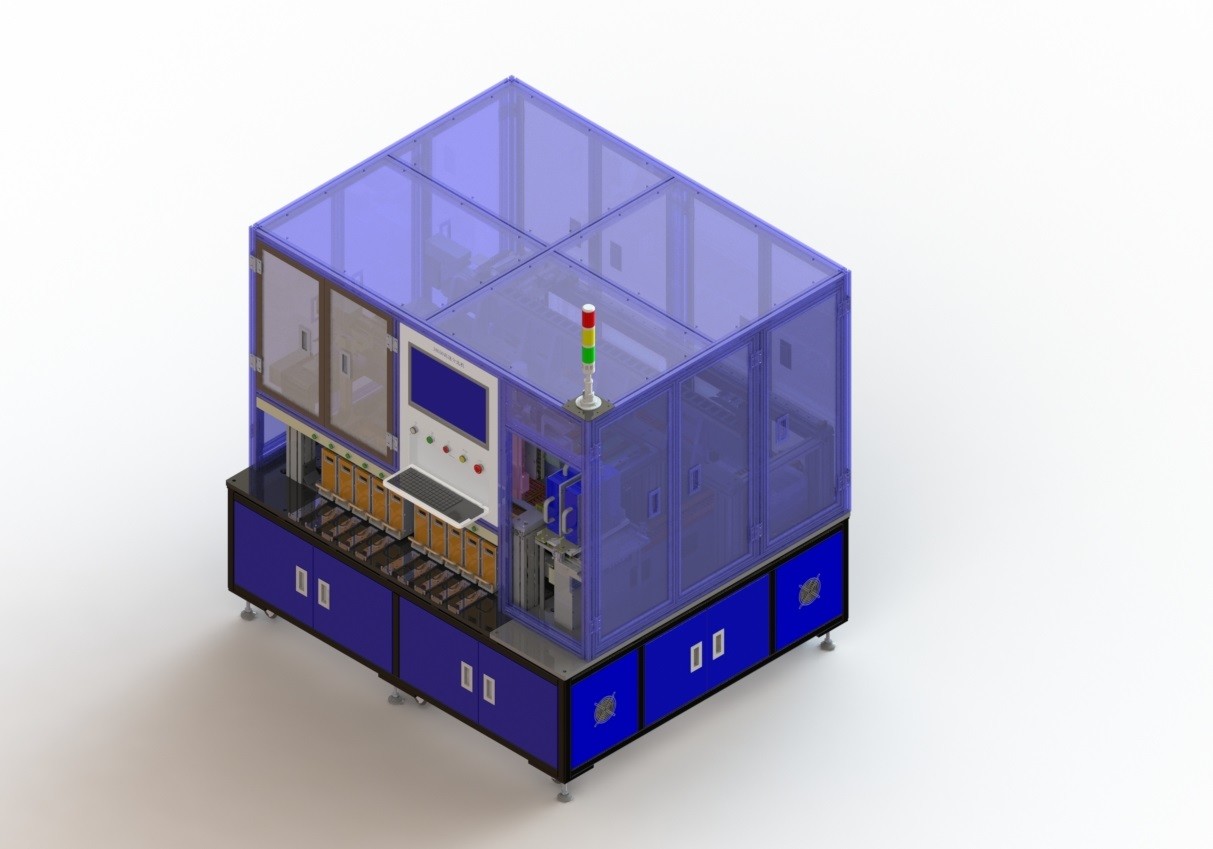

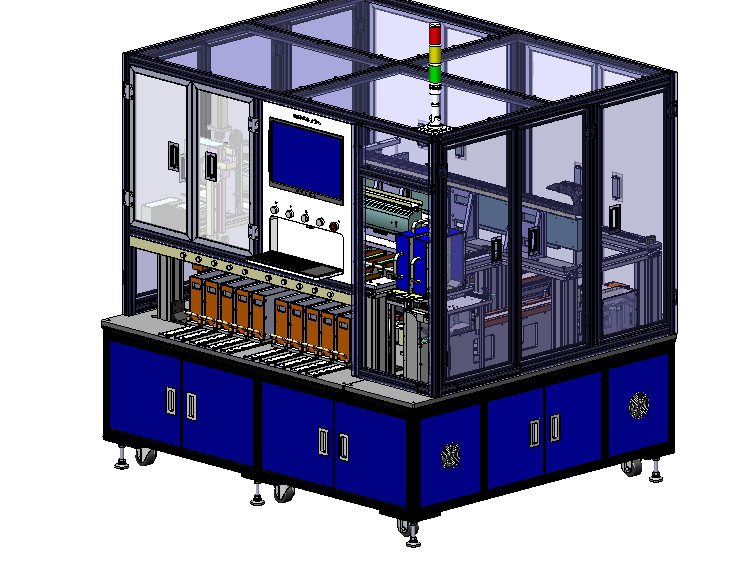

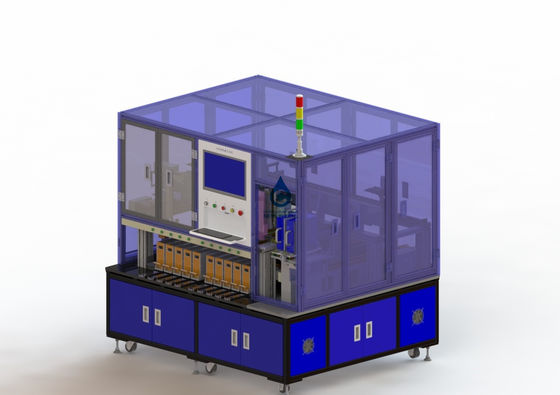

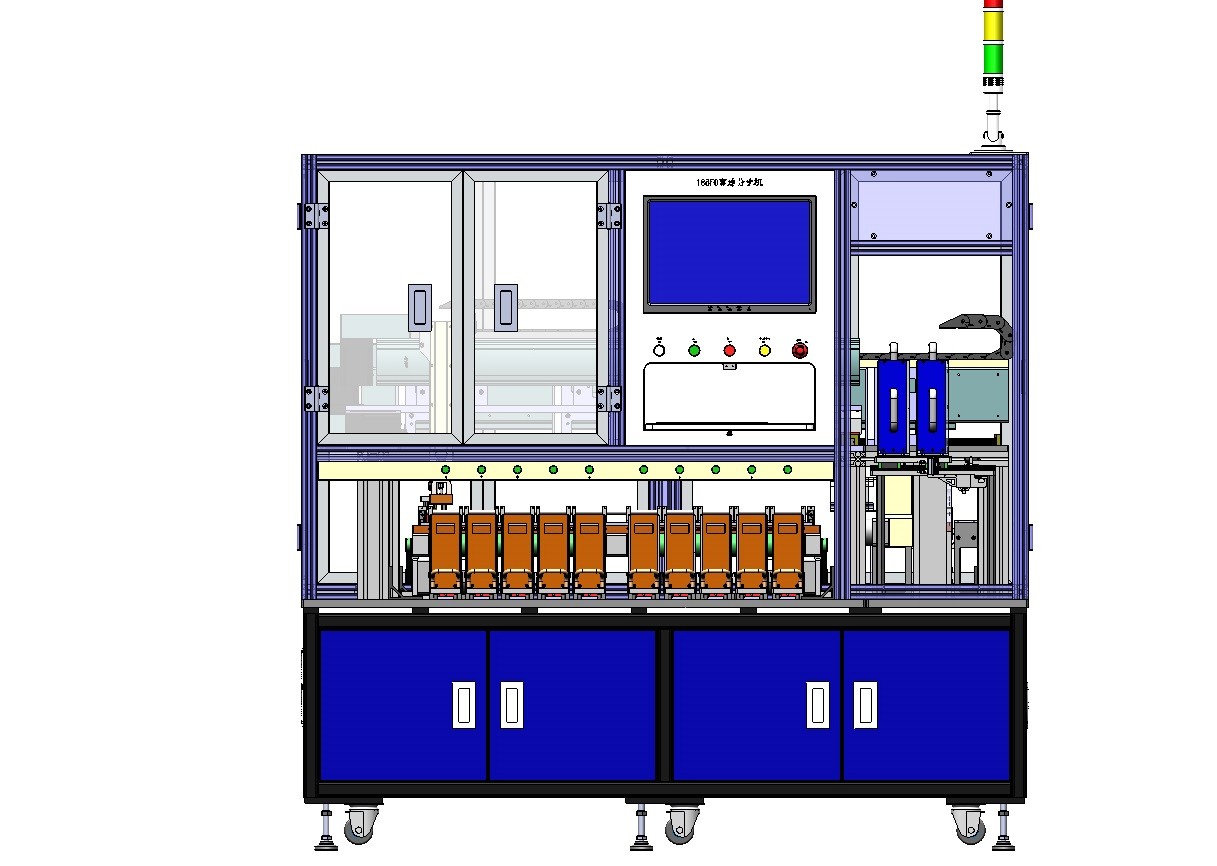

장비의 주성분 : 장비는 피딩 시스템, 자동 순서, 자동 검출 스테이션, 구분 조종자, 자동 방전용 메커니즘 (10이지 입장들), 충전 조종자, 물질 리씨빙 박스와 제어 시스템으로 구성됩니다.
3.1 자동 급송 장치
이 과정에서, 전체 베터리 셀은 손으로 충전소에 위치하고, 하부판이 열리을 잡아 당기고, 턴테이블이 자동적으로 회전합니다, 배터리가 턴테이블을 통하여 컨베이어 벨트로 선정되고, 컨베이어 벨트가 회전하며,와 배터리가 배터리 측정 위치에게로 운반됩니다.
3.2 서보 기구에 의한 컨베잉과 분류 시스템
서보 모터 조종자는 측정 결과에 따라 각각 다른 행보 안으로 배터리를 이동하고 두기 위해 시험된 배터리를 운전합니다. 배터리는 흡수에 의해 블록 배치 내에 그립됩니다. 배터리가 상응하는 위치에 도달할 때, 공기 실린더는 상응하는 구분 트랙 안으로 배터리를 수축시키고 둡니다.
3.3 자동 검출 시스템
검출 위치는 자동적으로 배터리의 내부 저항 또는 전압을 발견하고 배터리가 탐지 동안 정적인 상태에 있습니다. 검출 탐침은 4개 바늘, 전압 검출을 위한 2와 저항 탐지를 위한 2입니다.
3.4 자동 선별과 공급 씨스템 (10개 채널)
검출 결과에 따르면, 전지는 10이지 상황으로 분류됩니다. 서보 기구에 의한 컨베잉 조종자가 배터리를 상응하는 기어에 넣은 후, 컨베이어 벨트는 자동적으로 배터리를 배열합니다. 배터리의 수가 10에 도달할 때, 센서는 배터리를 발견하고, 신호를 주고 패킹 조종자는 자동적으로 배터리를 잡고 그들을 쌉니다.
3.5 패킹 매니플레이터·시스템 : 센서가 그것을 발견한 후 구분 채널에서 배터리의 수는 양에 도달합니다, 조종자가 자동적으로 배터리를 잡고 그들을 상응하는 빈에 넣을 것입니다.
3.6 테스트 바늘의 삶은 300,000 번 이상 있습니다. (과 탐침을 대체하기 위해 자동적으로 상기시키세요) ;
시스템의 내부 저항 전압 테스터는 선택된 제품입니다 (고객이 상술할 수 있습니다).
3.7 리씨빙 박스 시스템
장비는 박스를 받는 자재의 10개 세트를 갖추고 있으며, 그것의 각각이 잡히고 개별적으로 위치될 수 있고 센서가 재료 재료 저장함 이 존재 또는 부재를 발견합니다.
3.8 운영 체제
그것은 디스플레이로 운영될 수 있습니다. 조작 패널은 벤처기업, 비상 정지, 전원 스위치, 등을 갖추고 있습니다. 컴퓨터디스플레이화면은 데이터베이스 데이터를 디스플레이합니다.
3.9 제어판
기계는 내부로 독립적 전기적인 보드를 갖추고, 내부로 누출 스위치, DC 파워 안정화 공급과 기타 등등, 제어를 위한 PLC, 중계기, 모터 제어 장치와 기타 등등과 같은 전원 회로 부품을 갖춥니다. 외부와의 연결은 연결기와 단자 블록에 의해 만들어질 것입니다. 전원 케이블의 상한은 구멍이 납니다. 타장비 사이의 케이블과 기송관은 하부에 배선되고 배관될 것입니다.
4.협력 갱신
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. 즈에
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
