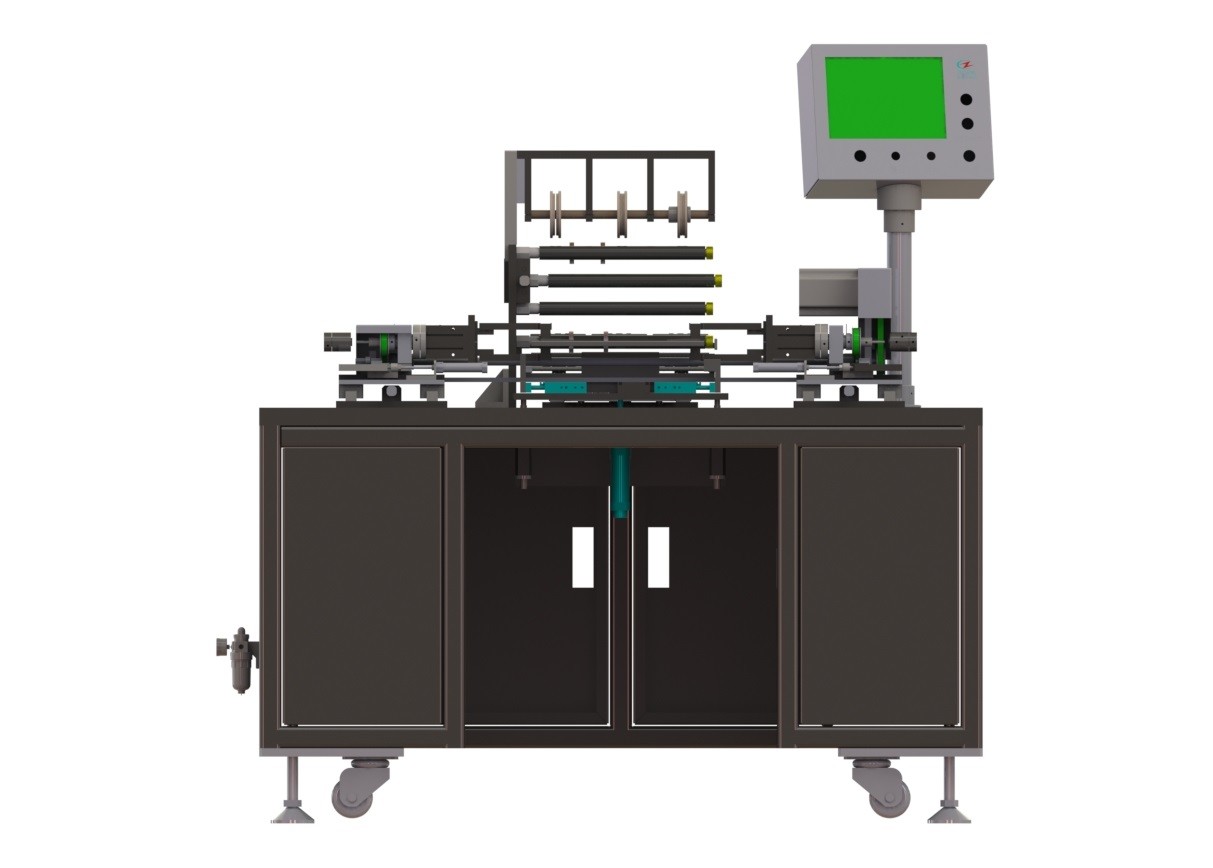

저잡음 실험적인 고무를 바르는 기계 리튬 이온 건전지 팩 일관 작업
1의 장비 소개
이 기계는 접착 테이프 풀칠의 과정을 위해 정연한 전지를 평평하게 하기 후에 특별히 디자인됩니다. 중간 접착 테이프를 가진 전지를 평평하게 하기 후에 5개의 또는 몇몇 전지의 동시에게 감싸기를 위해 적당합니다.
| W |
H |
T |
SL |
| 80mm |
100mm |
2.5-10mm |
15mm |
3. 장비 기능과 모수:
3.1. 접착 테이프의 위치를 위해 뒤에 오는 숫자를 보십시오.
3.2. 중간 테이프를 한 번 위로 감싸십시오. 접착 테이프의 2개의 지구는 묶이고, 의무적인 거리는 접착 테이프의 2개의 끝 사이 거리일 것입니다:
3.3. 테이프 감싸기 후에 거품 없음;
3.4. 접착 테이프의 위치 오차: 1개 mm;
3.5. takt 시간: 6ppm.

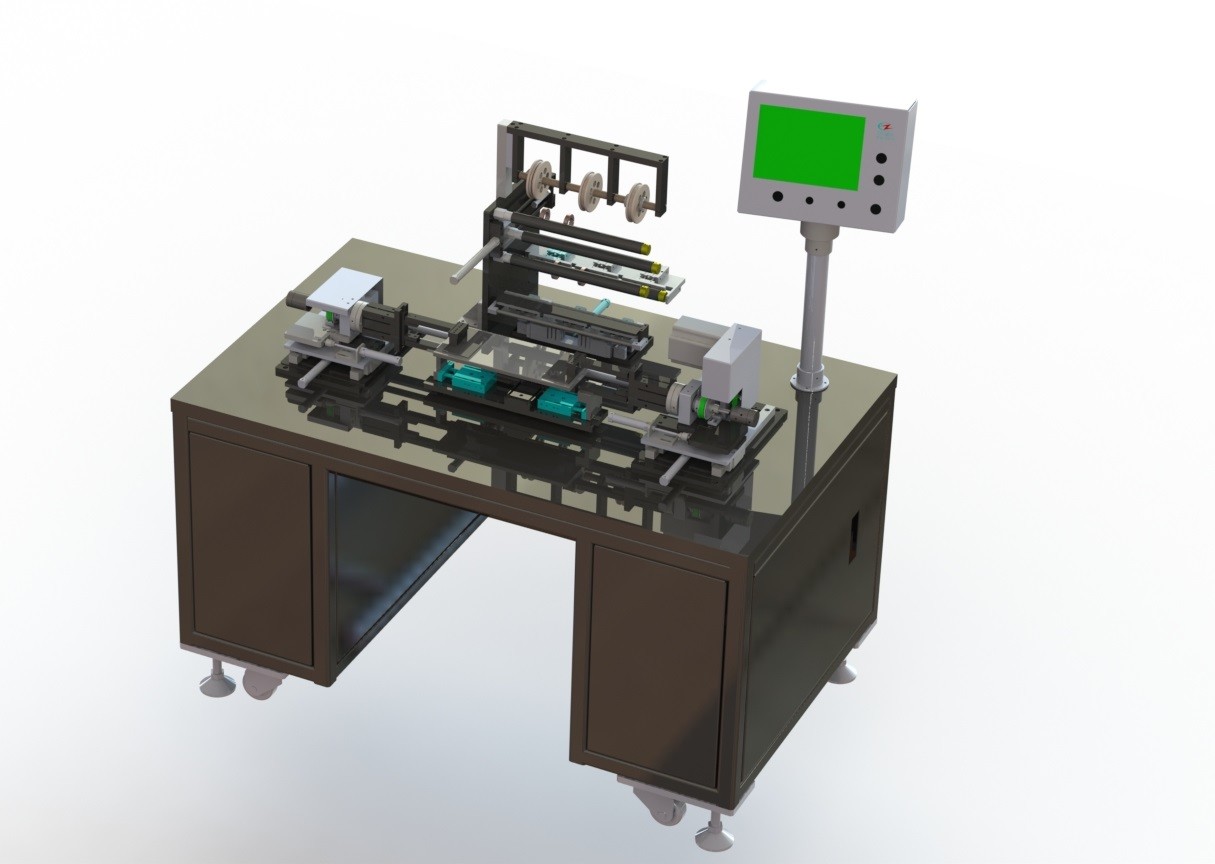

4. 장비의 묘사
작동 과정의 묘사:

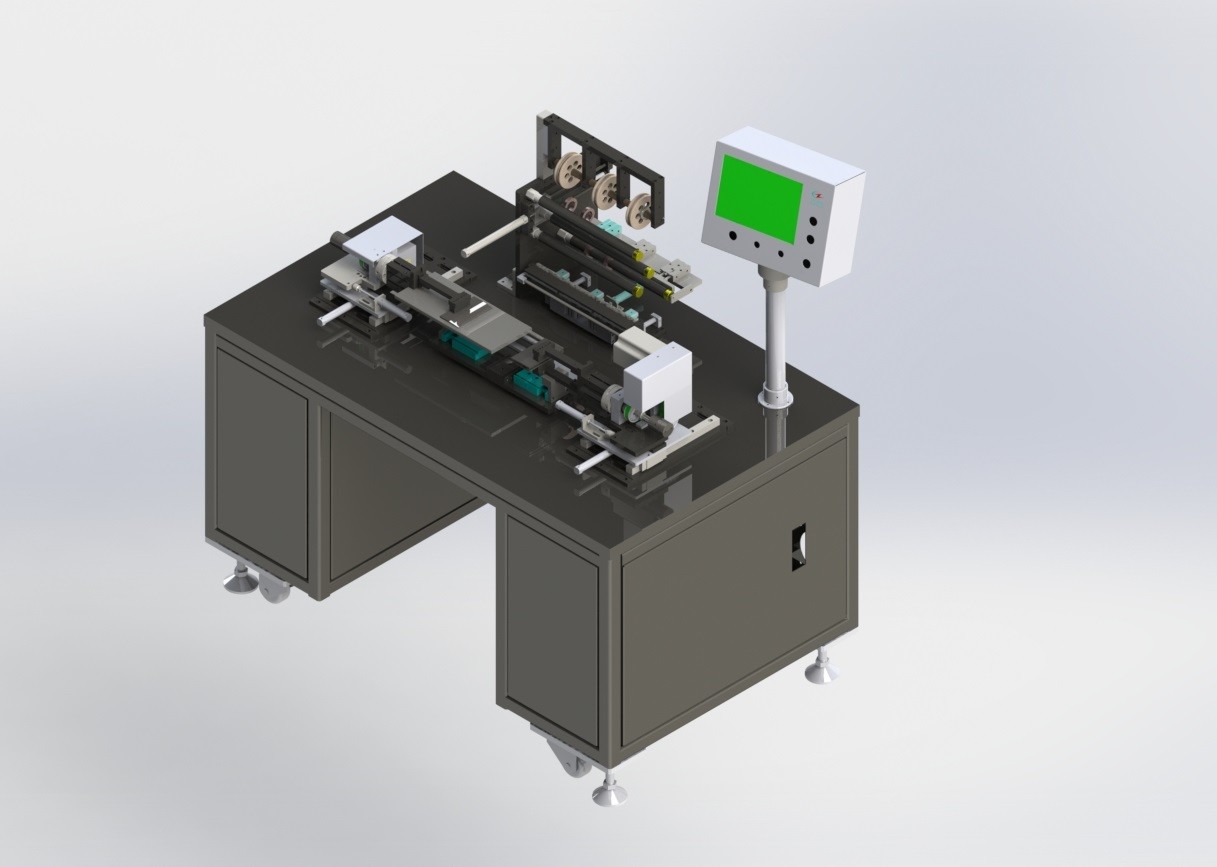

오른쪽 숫자 1에서 보이는 것처럼, 평평하게 한 전지는 빈 위치 1를 두는 전지에서 수동으로 둡니다, 실린더는, 전지 있을, 전지의 쌍방 접착 테이프의 방향으로 전체적인 자전 기계장치 움직임, 접착 테이프 공급 장치 지팡이를 죄는 전지로 양측 움직임에 죄는 손가락을 전지에 접착 테이프 밉니다, 자전 모터는 세트 각으로 자전합니다, 접착 테이프는 전지에 절단기 차단한 접착 테이프를 후에, 모터 자전합니다 특정 각 및 눌러지는 누르는 롤러에 상처를 입습니다 전지에 전지에 꼬리 접착제를 찌릅니다.
4.2. 주요 장비의 묘사
4.2.1. 세포 포지셔닝과 죄기 기계장치: 수동으로 포지셔닝 테이블로 세포를 두거든, 실린더는 포지셔닝 측 세포를 맞추기 위하여 판을 밉니다.
4.2.2는, 중간 테이프 기계장치를 찌릅니다: 전지를 손가락 실린더를 죄어서 죄고, 전지에 테이프를 찌르고, 전지에 테이프를 감기 위하여 모터를 자전하고, 테이프 절단기를 가진 테이프를 자르고, 각을 놓기 위하여 모터를 다시 자전하고, 전지에 꼬리 테이프를 찌르기 위하여 롤러를 누르십시오.
4.2.3 기계장치를 찌르는 접착 테이프: 접착 테이프의 2개의 목록은 공가 롤러에 걸리골, 먹이고 자르는 테이프의 기능은 기계장치를 부는 테이프를 통해서 깨닫고, 공급 장치를 끈으로 엮고 절단 기계장치를 끈으로 엮을 수 있습니다.
4.2.4. 구조 기계장치: 4040의 좋은 힘을 가진 사각에 의하여 용접되는 구조. 기본 판은 크롬에 의하여 도금된 표면을 가진 25mm 두꺼운 강철 플레이트로 만듭니다.
4.2.4. 운영 기계장치: 터치스크린 가동 공용영역은 명확하고 아름다운 가동 공용영역과 더불어, 채택됩니다. 개시, 비상 정지의, 수동 및 자동 단추가 있습니다.
4.2.5. 통제 상자 기계장치: 기계는 독립적인 전기 널로 내부에 제공되고, 누설 스위치와 같은 전력 회로 성분 내부에 DC 안정되어 있는 전력 공급, 통제를 위한 PLC, 릴레이, 모터 제어 장치 장비됩니다, 외부도의 등 연결관과 끝 구획에 의해 연결될 것입니다. PLC는 omron를 채택합니다. 고압선의 천장은 관통됩니다. 다른 장비 사이 케이블 그리고 공기관은 하부에 타전하고 배관될 것입니다.
5. 장비 설정
| 아니다. |
체계 구성 |
시스템 구성 |
양 |
| 1 |
선반 체계 |
|
1 세트 |
| |
|
용접된 해골 구조 |
1 |
| |
|
기질 (강철 플레이트 도금) |
2 |
| 2 |
수동 먹이 그리고 직책 시스템 |
|
1 세트 |
| |
|
먹이는 포지셔닝 기계장치 |
1 |
| 3 |
기계장치를 찌르기 끈으로 엮으십시오 |
|
1 세트 |
| |
|
실린더 - SMC |
6 |
| |
|
선형 가이드 가로장 위 은 |
4 |
| 4 |
죄고는 및 자전 기계장치 |
|
2 세트 |
| |
|
실린더 - SMC |
10 |
| |
|
선형 가이드 가로장 위 은 |
4 |
| |
|
모터 Handelberg |
1 |
| |
|
동시 벨트 |
2 |
| 5 |
운영 체계 |
|
1 세트 |
| |
|
터치스크린 |
1 |
| 6 |
통제 시스템 |
|
1 세트 |
| |
|
PLC- omron |
1 |
6. 협력 투입
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
