철 인산염 리튬 전지를 위한 뜨거운 압박 Li 이온 건전지 제조 설비

철 인산염 리튬 전지를 위한 뜨거운 압박 Li 이온 건전지 제조 설비

2.1.1 기능 개관

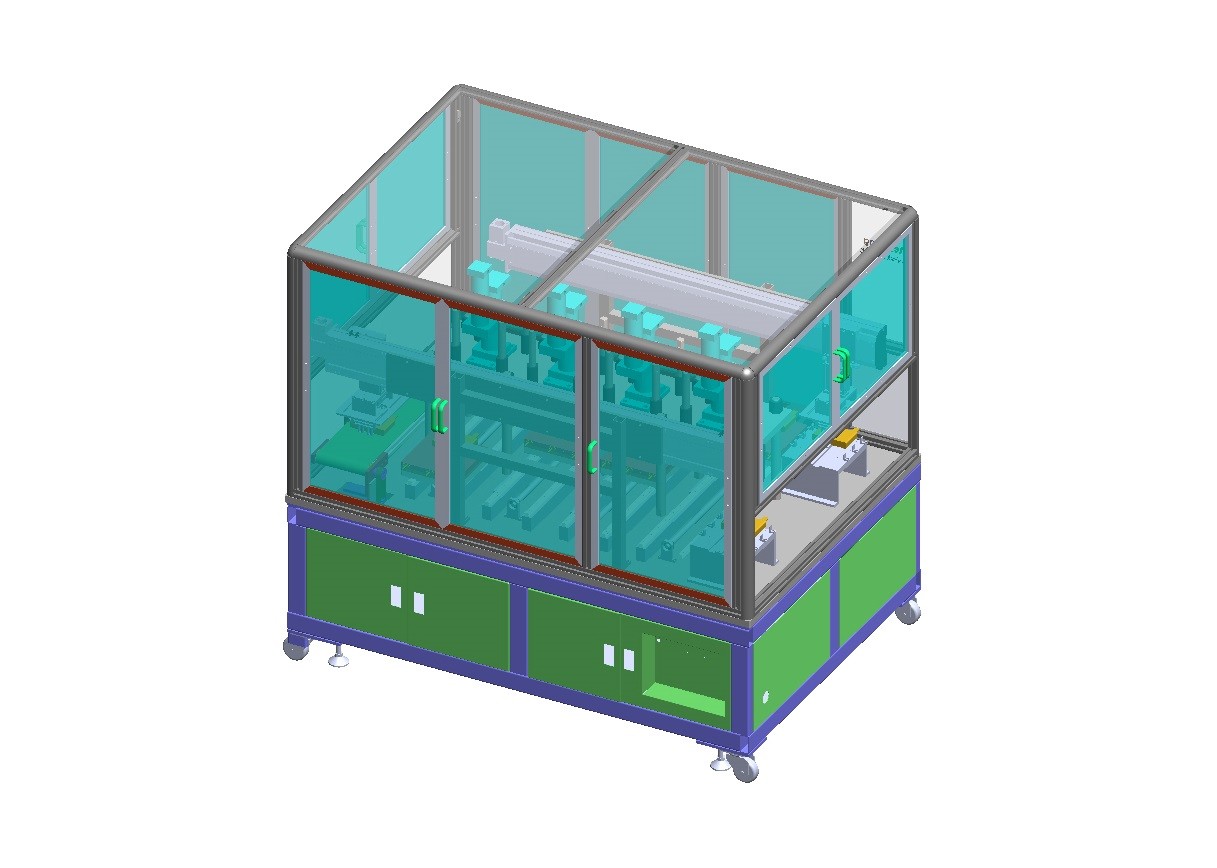

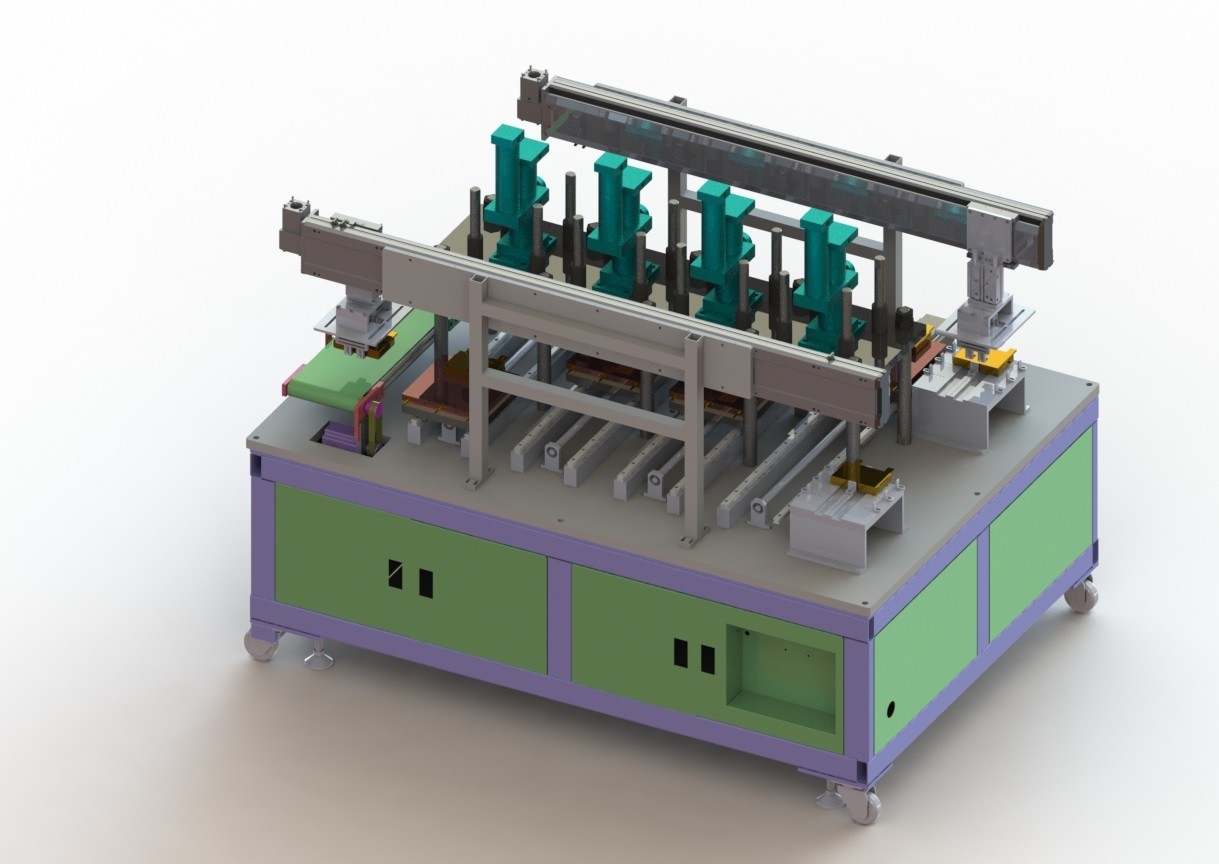

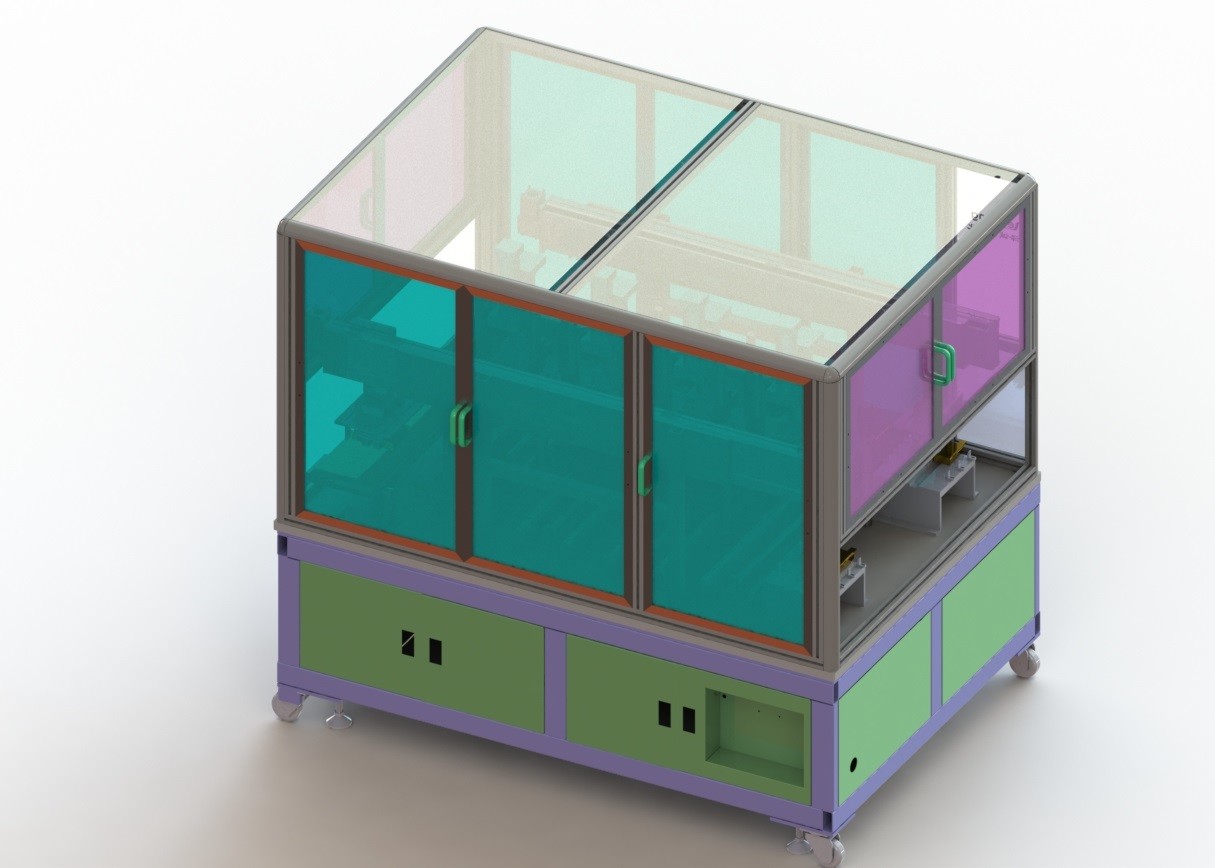

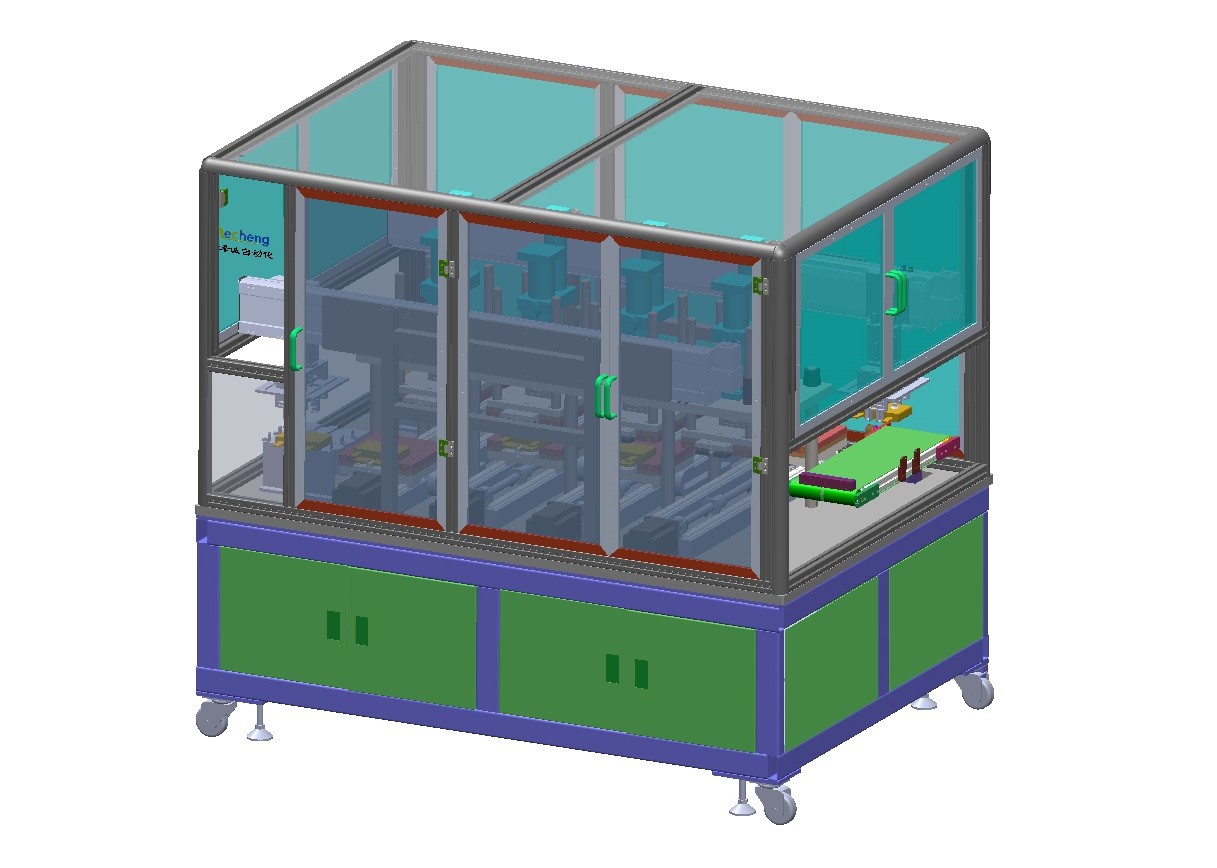

뜨거운 누르는 기계는, 자동적인 뜨거운 누르는 먹이고 내리고, 기계적인 손을 포함하여 4 역 직선 유형을, 주로 안녕 남비 시험 다른 기능 채택합니다. 그 자리에 감지기는 제품이 제자리에 있던 후에 전지의 위로 밀어올리기 검출합니다, 박판 세포는 뜨거운 누르 역으로 수동으로 움켜잡히고 끼워넣고. 뜨거운 누르는 것은 세트 시간에 따라 지속되고, 뜨거운 누른 것이 완성된 후에 안녕 남비 시험은 시행됩니다. 다음과 같이 배치 계획을 참조하십시오:

주 함수의 1.3 소개

1) 단 하나 층 근수 선은 먹이기를 위해 이용됩니다: 박판으로 만드는 기계는 근수 지그로 자동적으로 단 하나 건전지를 끼워넣고, 위탁 이식 조작자는 건전지를 움켜잡고 뜨거운 누르는 기계장치로 끼워넣습니다;

2) 뜨거운 누르는 기계장치: 전기 세포 압력 난방;

A) 뜨거운 누르기: 깔판 없는 뜨거운 누르기;

B) 위와 더 낮은 누르는 판 사이 평행: ≤±0.05mm;

C) 뜨거운 누르기의 과정에서, 그것에는 온도 조정의 기능이 있습니다. 뜨거운 누르 온도는 130℃에 정상적인 온도의 범위 안에 조정될 수 있습니다. 조정 정밀도는 1℃이고, 명백한 온도 과실은 ≤1℃.In 지속적인 생산 과정, 뜨거운 압력 온도 ±3℃ 안에서 통제됩니다입니다;

D) 뜨거운 누를 시간이 0에서 60s에 stepless 그리고 조정가능하 때, 시간 정확도는 ±1% 안에 있습니다;

E) 예열 온도 오름 시간: 누르는 판 표면 온도가 실내 온도에서 130℃에 상승할 때 시간은 ≤30분입니다;

F) 세포 압력은 3000-5000kgf의 범위 안에 조정될 수 있습니다. 연속 조작 도중, 각 세포의 힘 탈선은 ±0.5% 안에 있습니다;

G) 누르는 판을 위한 반대로 지팡이 건전지 처리: 반대로 지팡이 건전지 처리는 벌거벗은 건전지와 접촉하여 누르는 판을 위해 요구됩니다. 뜨거운 누르 과정 도중, 건전지의 표면에 손상 또는 겹이 없습니다;

3) 안녕 남비 시험: 뜨거운 누르 과정 도중 안녕 남비 시험을 압력하에서 실행하십시오.

A) 전압 0 ~ 조정가능한 1000V, 0를 시험하십시오 ~, 전압 정확도 1V 조정가능한의 1000V 누설 현재 범위 0 ~ 10mA의 현재 정확도 1mA, 시험 시간 0 ~ 조정가능한 999s;

B) 현재 값 및 전압 가치는 PLC 체계 등을 맞댄 단락 판단의 정확도를 지키기 위하여 동시에 먹일 수 있습니다. 장비에는 NG와 OK의 차별 기능이 있습니다;

C) 단락 시험이, 출력 조작자 둔 후에 수동 처리를 위한 폐기물 지역으로 자격이 없는 제품, 및 자격이 된 제품은 다음 근수 선으로 끼워넣을 것입니다;

1.4의 1 차적인 장치 구성의 명부

2.1.5 장비 기술적인 parameters1. 기본 설비 모수

1) 총 힘: ≤50KW;

2) 전력 공급: AC380 V±10% 50HZ의 삼상 5 철사 체계;

3) 압축공기: 압력 ≥ 0.5mpa의 교류 ≥12m /h;

4) 장비 무게: ≤ 2.0 톤. 지상 짐: 650kg/㎡;

5) 전반적인 크기: (길이) 2000* (폭) 1400* (고도) 2200; (종류에서서만 참고를 위해, 특정한);

6) 외관 색깔: 당 a 색깔 널에 따라;

7) 장비 효율성: 5PPM (다른 요인을 제외한 장비의 자동 조작 효율성,);

8) 장비 ≥ 99%의 이동하는 비율;

9) 생성 물수 득율 ≥ 98%;

3. 전기 통제 시스템

1) 포지셔닝 단위 및 IO 모듈 제어 기계 갱구 및 실린더의 운동. 체계는 반대로 느림 기능으로 인원 misoperation에 의해 초래된 장비 손상을 감소시키기 위하여 갖춰집니다.

2) 장치는 직렬 포트 단위와 이더네트 단위 공용영역을 비축하고, 장치에 의해 필요로 한 정보를 모으고, 연결 업스트림과 다운스트림 장치의 기능을 비축합니다
