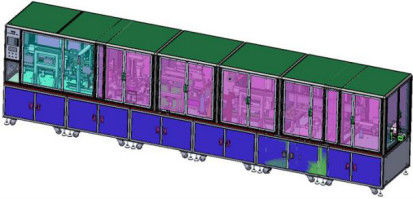

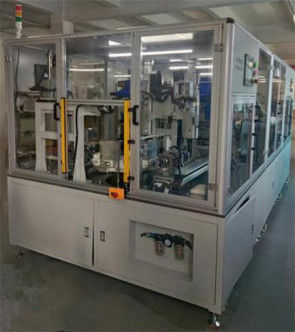

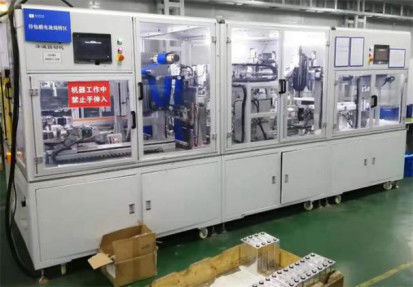

리튬 이온 전지 조립 라인 완전 자동 두배 역 알루미늄 외피 접착 테이프 기계
1. 장치 기능

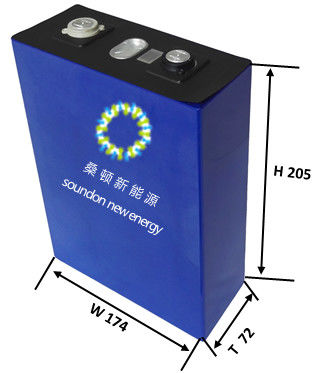

그것은 자동 통화 전루, 코드 스캐닝을 포함하여 포장지를 주로 케케묵은 알루미늄 배터리 외피에 대해 사용되고 포장지의 껍데기를 벗깁니다, 단열재가 메웁니다, 출현이 탐지, 절연 시험, 블랭킹, 기타 등등을 분류합니다. 이 포장지 라인은 자동 포장지 라인이고, 자격이 없는 배터리 유출 채널이 있고, 적절한 검출 데이터가 자동적으로 기록됩니다.
2. 장비 공정 파라미터 요구
| 프로젝트 | 상술 |
| 두께 측정용 압력 | 200에서 800Kgf, 정확도 ±20kgf, 결의안 0.1 KGF까지 조정할 수 있습니다 |
| 폭 측정용 압력 | 5에서 20Kgf, 정확도 ±1kgf, 결의안 0.1 KGF까지 조정할 수 있습니다 |
| 높이 측정 압력 (막대기 칼럼과 막대기 칼럼) | 조정할 수 있는 0.5~5Kgf, 정확도 ±1kgf, 결의안 0.1kgf |
| 차원적인 측정 정확도 | 0.001 밀리미터의 결의안으로, ±0.01mm |
| 단일 기계장치 능력 | 12 PPM 또는 더 높습니다 |
| 최적 속도 | 99.5% 또는 더 높습니다 |
| 정합 스크랩 비율 | 0.01% 이합니다 |
| 장치 회전 률 | ≥98% (고장이 단지 장비에 의해 발생되었습니다) |
| 평균 실패 제거 실행 시간 MTBF | 5 시간 또는 그 이상 |
| 기계소음 | ≤75dB (장비의 외벽으로부터 한 미터) |
| 엔진 베어링 | 1.2 Ｔ / ㎡ 이합니다 |
3. 설비의 전기적 매개 변수
3.1 기초적 매개 변수 요구사항
|
라인 자체 이름
|
압축된 공기 | 진공 | 환경 온도 | 환경 습도 | 땅 태도 | 장비 전력 |
|
이중 정지 봉투 테스팅 기계 |
28 m/h / 0.4 0.7 MPa 뒤에 | 15 m/h - 80 KP ~ - 90 KP 뒤에 | 20 ~ 35 Ｃ | 5 ~ 55% HR | > 1200 킬로그램 / ㎡ | AC380V, 3상 ; 전압 변동 값은 ±10% 이하입니다 ; 전원 공급기 : 30KVA |
3.2 노선 요구를 발표하시오 (빨강이 메인 배관을 대표하고, 녹색이 항공 경로 수단을 대표하고, 노랑이 대기 공기 배출구를 대표합니다) 그러면 수송관은 직접적으로 물류관리 선 위에 있습니다.
| 라인 자체 이름 | 압축된 공기 (녹색)을 위한 공기 배출구의 수 | 전원 콘센트 (노랑색) | 진공 접속구 (청색) | 상술 (밀리미터) |
| 이중 정지 봉투 테스팅 기계 | 6 | 6 | 3 | Φ12 |
