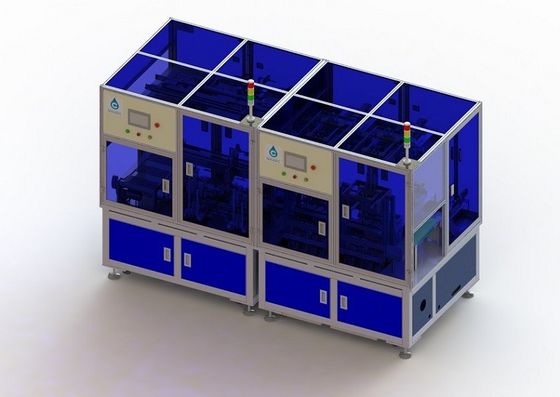

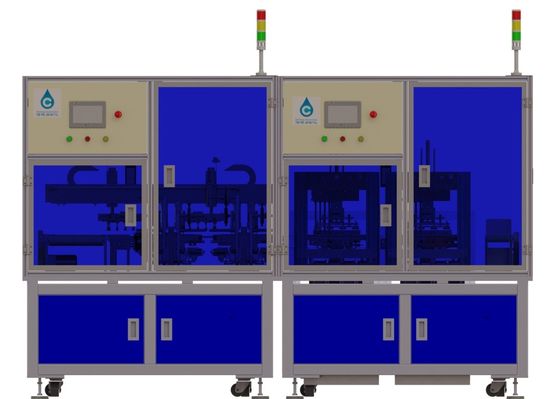

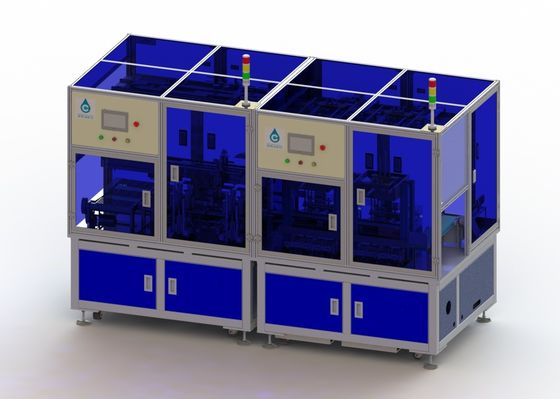

포탄 기계로의 1500KG 차량 배터리 생산 라인 정방형 배터리 세포 꼬리 부분 테이프 녹음
1. 설계 요구 사항
1.1. 적용 가능한 코일러 사이즈 : 폭 : 30 ~ 70 밀리미터 ;높이 : 36 ~ 80 밀리미터, 두께 : 3.0 ~ 10 밀리미터.
1.2. 롤 코어가 접착된 후 좌측에 대한 접착지의 길이는 L4입니다 :0.2 ~ 1 밀리미터
1.3. 릴에서 양측은 대칭적이고 절대적인 차이점이 0 ~ 3 밀리미터입니다.
1.4. 진동판 용지는 롤 코어가 접착되는 후에 롤 코어에 밝혀질 수 없습니다 (진동판 용지가 진동판을 노출시키지 않고 롤 코어의 내부로 구부립니다)
1.5. 전극 조각과 진동판은 롤 코어가 접착되는 후에 손상되지 않을 것입니다.
1.6 외피에 들어갈 때, 코일 코어와 외피 입 사이에 가이드홈이 있을 것입니다
1.7. 코일 코어 정부 귀는 하부 접착제를 붙이고 외피에 들어가는 절차 동안 구부러지지 않습니다.
1.8. 들어가는 것 뒤에 코일 코어와 포탄에서 옆 사이의 디 앵글은 포탄은 ≤ 50입니다
1.9 외피에 들어가는 것 뒤에 외피 바닥의 코일링 핵심과 내벽 사이의 거리는 L3을 요구합니다 :0.5±0.2mm ;
1.10. 코일 코어와 외피 L1과 L2의 2개 모서리 사이의 거리는 요구합니다 : ≥0.1mm
1.11, 코일 코어와 외피의 모서리 사이의 차이
1.12 코일 코어가 외피에 들어간 후, 그것은 자동적으로 음극 귀와 외피 입의 노출 사이의 거리를 시험하고, OK 또는 NG을 결정할 수 있습니다 또한 본 시험 그림에서 어떤 요구가 있다고 결정된 이것이 극 귀의 지급 재료의 길이 에러 때문에 있지 않습니다는지 아닌지에 의해?)
1.13. 생산 자격 비율 ≥ 99.8%
1.14. 생산은 ≥ 95%와 생산 효율 ≥40PPM을 만듭니다
15. 스위칭 모델의 작동 시간은 30 분을 초과하여서는 안됩니다
장비의 3, 주요 기술적인 매개 변수
3.1 적응할 수 있는 오브젝트스배터리 길이 : 36 ~ 80 밀리미터, 배터리 폭 : 30 ~ 70 밀리미터, 배터리 두께 : 3.0 ~ 10 밀리미터.블록 배치의 위치, 알루미늄 외피 주입 탱크의 사이즈를 조정할 필요가 있으세요.
3.2 장비의 기술적인 매개 변수
장비 기술적인 매개 변수
|
항목 |
상술 | |
| 기술적인 매개 변수 | 효율(PPM) | 40PPM |
| 보조 시간 (MIN)/shift | 30 | |
| 상품 통과율 | 99.8% | |
| 곡물 또는 움직임의 금리 | 95% | |
| 제품 모델 교체 시기 | 30 분 | |
| 압축 공기 시스템 | 0.4-0.6MPa | |
| 전체 전원(KW) | 8 | |
| 정상 작동 전원(KW) | 7.6 | |

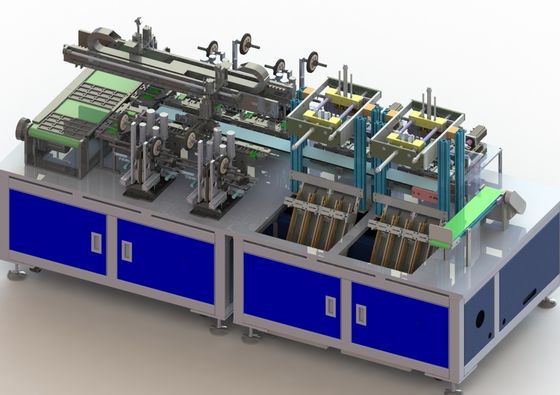

5. 기포 트레이로부터의 주요 장비 파르츠매니퓰레이터 배터리에 대한 기술은 위치 결정 고정 장치, 접착제를 위한 예비적 위치설정, 테이프 공급 크기 기관 안으로 흡수했습니다, 배터리 누름 메커니즘의 바닥에 있는 테이프가 압력, 스틱 테이프의 바닥에 있을 것입니다, 조종자가 테이프 배터리를 붙일 것이고 흡수했습니다로 그 외피 정거장, 배터리 외피, 깔대기 모양 가이드 도구를 통한 외피 안으로. 외피 안으로 3 번, 클램핑 추진을 위한 첫번째 2, 직접적 추진을 위한 지난 1 속으로 밀고 들어가세요.
6. 에너지 medium6.1 전력이 공급합니다
6.1.1 전압은 AC220V 플러스이거나, 0.5 Ｓ 10% 이하 하에 10% 단일 상 즉석 변화를 뺄셈합니다
6.1.2 주파수 50 hz + 1 hz
6.2 공기
6.2.1 0.5 Mpa 5 KGF/cm2를 압박하세요,
6.2.2 15개 Ｌ / 분을 흘리세요
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. En
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
