2 구간 기준 글로브 상자, 높은 신뢰도 차량 배터리 생산 라인
글로브 상자에 대한 개관 :
글로브 상자는 넓게 리튬 배터리 연구와 생산, 물리적이고 화학적 연구, 분말 야금, 핵 기술, 특별한 용접, OLED와 PLED 연구, 촉매제 연구, 제약업계, 재료 공정, 특별한 램프 연구와 개발과 생산, 파인 케미칼, 금속 유기물, 폴리머 재료와 다른 산업에서 사용되었습니다.
글러브 박스 설계 아름다운, 소형 구조, 정교한 세공 ;장비, 연속적인 장기 작동의 안정적인 작동 ;자동 제어, 단순 작동, 낮은 유지보수 비용.
글로브 상자는 주로 글러브 상자체, 크기 변화 캐빈, 순환 정화 동작 시스템, PLC 제어 시스템, 진공 시스템, 디스플레이 시스템, 측정 시스템, 등으로 구성됩니다.

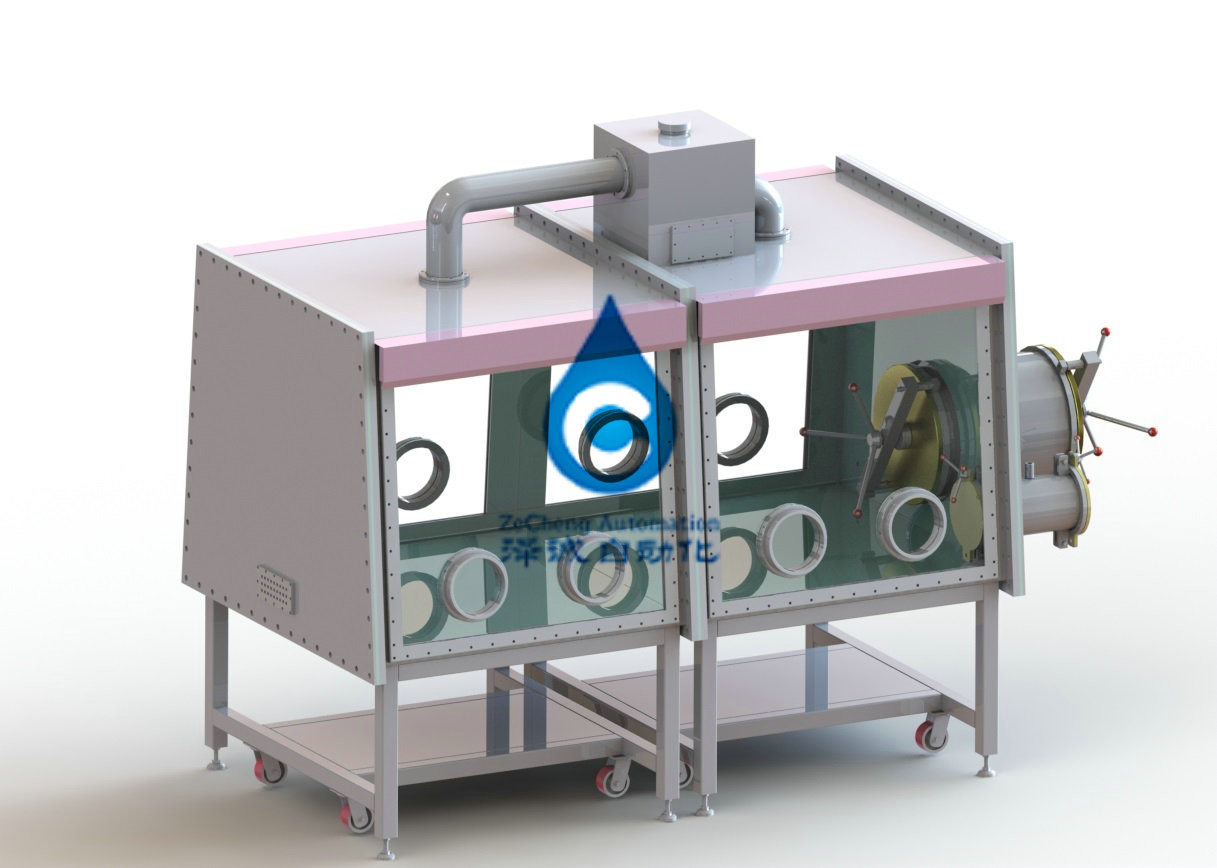

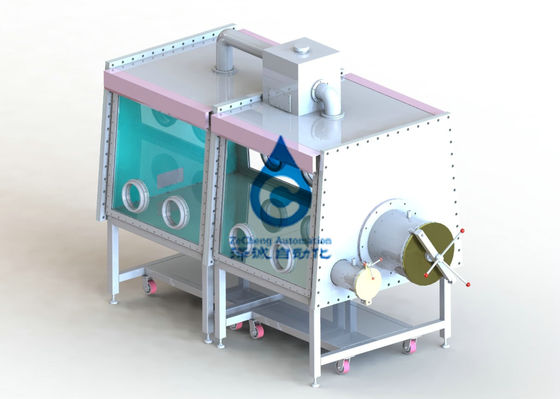

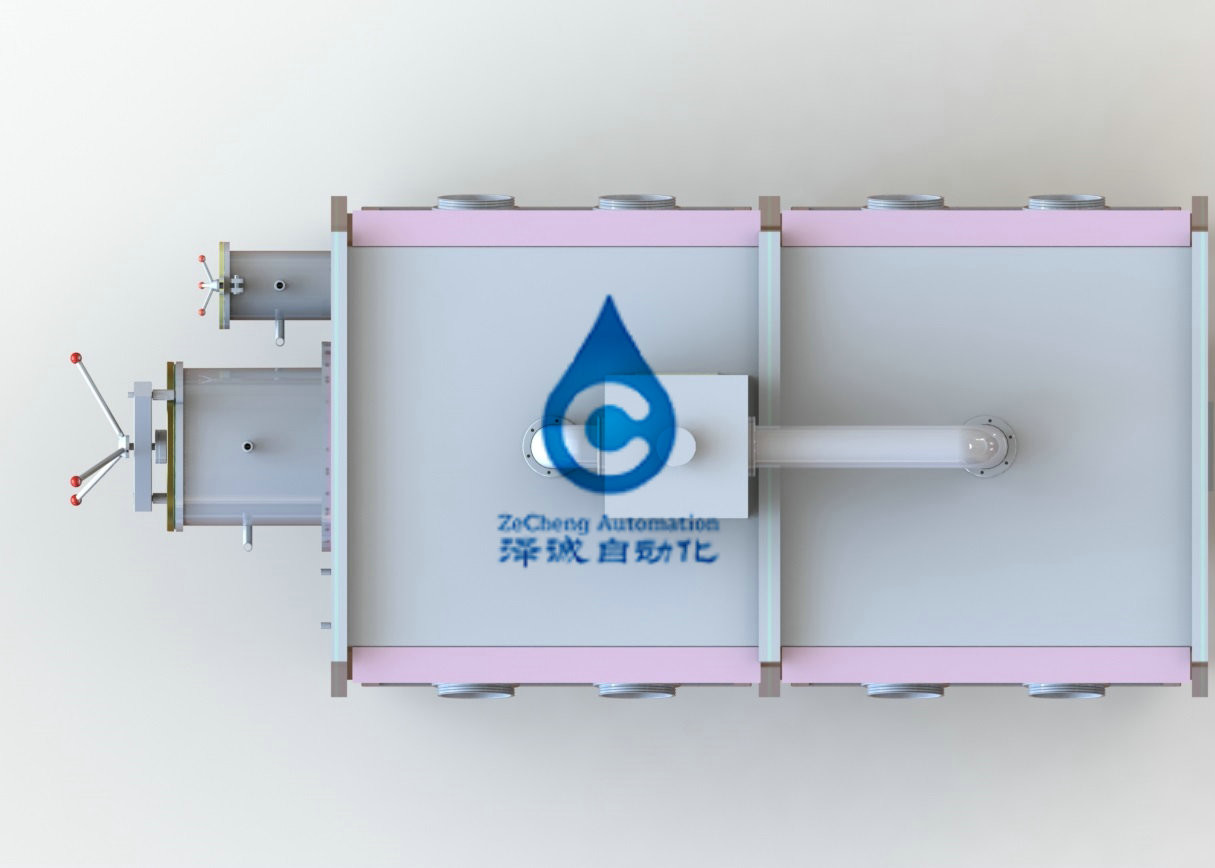

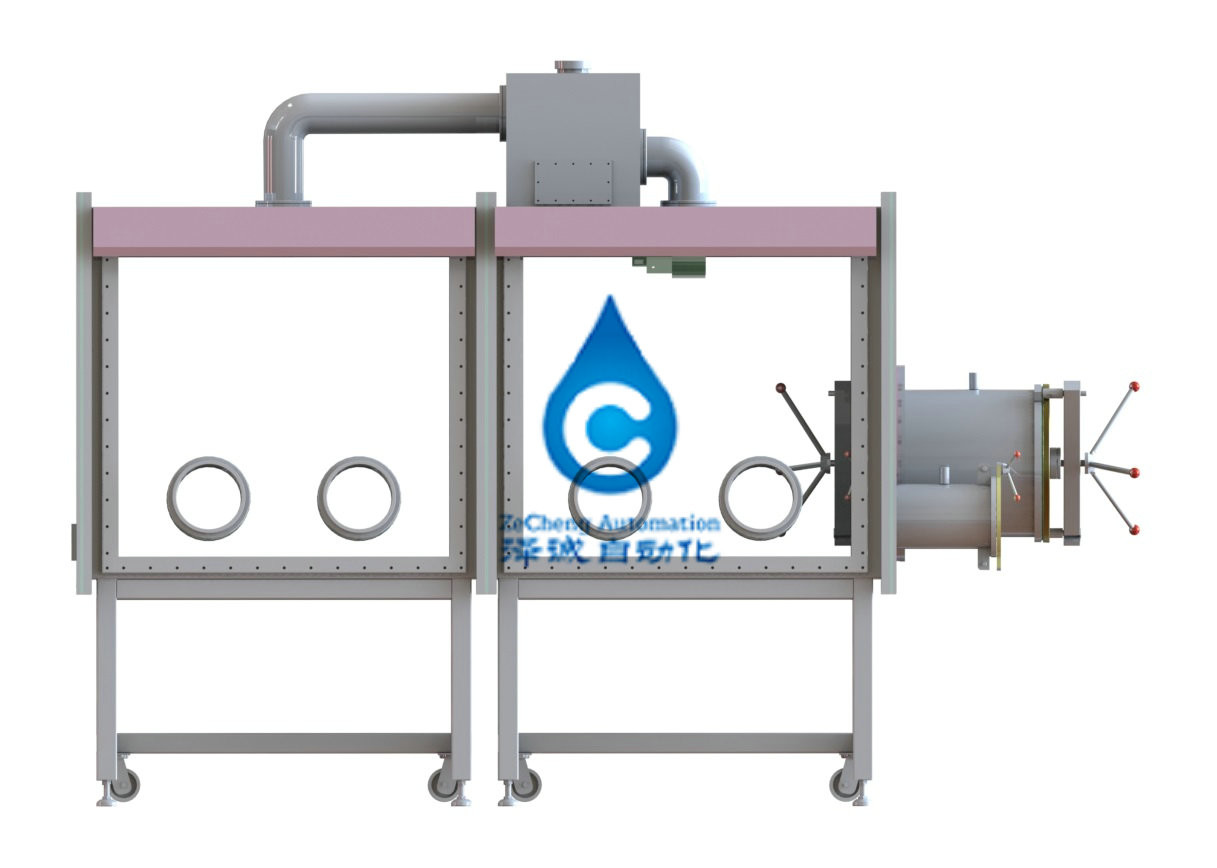

1.1, 사이즈 : 1220 밀리미터 (길이) ×900mm (높이) ×750mm (하부 폭)의 2 글로브 상자는 중앙에 T-형 변화 캐빈으로 연결됩니다.
1.2 재료 : 모든 스테인레스강 구조 (타입 304), 두께 3 밀리미터.
1.3 글러브 입 : 지름 : 내식 처리 뒤에 있는 220 밀리미터, 단단한 알루니늄 합금 소재.
1.4 글러브 : 미국 북한, 구경 8 인치, 두께 0.4 밀리미터, 부틸 고무 소재.
1.5 기간 : 경사진 작동면, 분리할 수 있는 8 밀리미터 안전성은 3/8 인치 두께 오메가 밀봉 링으로 유리 전면 창, 마모 방지, 부식 저항성, 좋은 광 투과율, 밀봉 링을 강화했습니다.
1.6 사용될 때 어떤 정부 압력 (-12mbar -12mbar)는 유지될 수 있습니다.
1.7 상자는 소프트 라이트와 에너지 절약형 램프를 붙이는 비반사를 갖추고 있습니다.
1.8 구멍이 많은 전선은 박스 (전원 공급기에서 미리 설정됩니다 : 220V±10% 50Hz±10%)
1.9 내각은 액체, 가스와 신호에 대한 용이한 접근을 위한 여러 표준 kf-40 인터페이스를 갖추고 있습니다.
1.10 박스에서 2개 선반이 있습니다.
1.11 브라켓 : 캐스터들은 950 밀리미터 높은 것을 포함했습니다. 이동하고 고정되면서, 캐스터들은 레벨링의 기능을 가지고 있습니다.
2. 변화 캐빈
2.1 형성하세요 : Ｔ (304 스테인레스 강)이 밸브에 의해 제어되는 글로브 상자와 연결했습니다.
2.2 사이즈 : 360 밀리미터 직경, 600 밀리미터 긴 변화 탱크, 피스톤, 슬라이드 트레이를 위한 변화, 끝마무리, 케이스 A 작은 변화 탱크, 다음을 위한 다른 세트 명세서 Ф 100 밀리미터 Ｘ 300 밀리미터.
2.3 팔레트 : (큰 변화 캐빈 구성을) 이동하고 확장하는 것을 자유롭게 한 스테인레스 강 300 밀리미터 ×450mm.
2.4 진공도 : ≤ -0.1mpa (크고 작은 우전이 탱크는 진공 벨트 디스플레이를 요구합니다), 진공 압력계가 독일에서 선택됩니다 .
3. 제어 시스템
3.1 방법 : 압력 제어기와 적응기능으로, 자가 진단, 정전과 자기 시동 특징을 포함하여.자동 제어, 순환 제어, 암호 보호, 진공 챔버는 LCD 디스플레이로 통제합니다.제어 유닛은 독일 지멘스 PLC 터치 스크린, 선택적인 작동 메뉴를 채택합니다 : 중국.
3.2 압력 제어기 : 어떤 설정값에 상자와 변화 기내에서의 압력을 제어하세요.
3.3 풋 페달 : 작동하도록 쉬운 글로브 상자에서의 압력을 제어할 수 있습니다.
4. 순환하는 정화 동작 시스템
4.1 제어 : 산소, 급수됩니다 <1ppm>
4.2 조정 장치 : PLC 터치 조정 (난방, 추출, 정수, 신생), 인간 계측 없는 전체 과정.
4.3 가스로 일하는 것 : N2 또는 Ar (가스 주기).
4.5 순환 팬 : 독일 지멘스 고속 가변 주파수 팬, 흐름 속도 0-100m3 / Ｈ, 마이크로 프로세서 제어, 압력은 스테인레스 강 장치를 실험했습니다.
4.6 한 개의 정화 동작 열 : 독일 BASF 탈산화 물질, 미국 UOP 대단히 효과적 물 흡수재.
4.7 세척용 밸브 : 부르케르트, 독일, 완전 자동 전-공변. 모듈 설계.
4.8 필터 : HEPA 기준에 따른 0.3 마이크론 개구 필터 메쉬와 고효율 필터.
정화 동작 시스템을 재사용하고 활성화하기 위한 5, 재생적 시스테무세드 ;신생은 N2/H2 또는 Ar/ H2의 혼합을 요구하며, H2가 5-10%를 설명합니다.
6. 디스플레이 시스템디 제어 유닛은 독일 지멘스 PLC 터치 스크린, 작동 메뉴를 채택합니다 : 중국.
7. 진공 시스템오토마틱 공기 전기 도금 플레이트 ;진공 펌프는 영국 에드워드들 진공 펌프를 채택하고 흐름 속도가 8m/h.The 전이 챔버가 언제든지 개별적으로 진공기기로 청소되고 개별적으로 제어될 수 있다는 것 입니다.
3. 방출 필터링 시스템 정화 동작 열, 바이패스 시스템에 유기 용제류의 영향을 방지하기 위해 효과적으로 휘발성 용매를 시스템에서 제거할 수 있는 글로브 상자 시스템에 통합됩니다.
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. En
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
