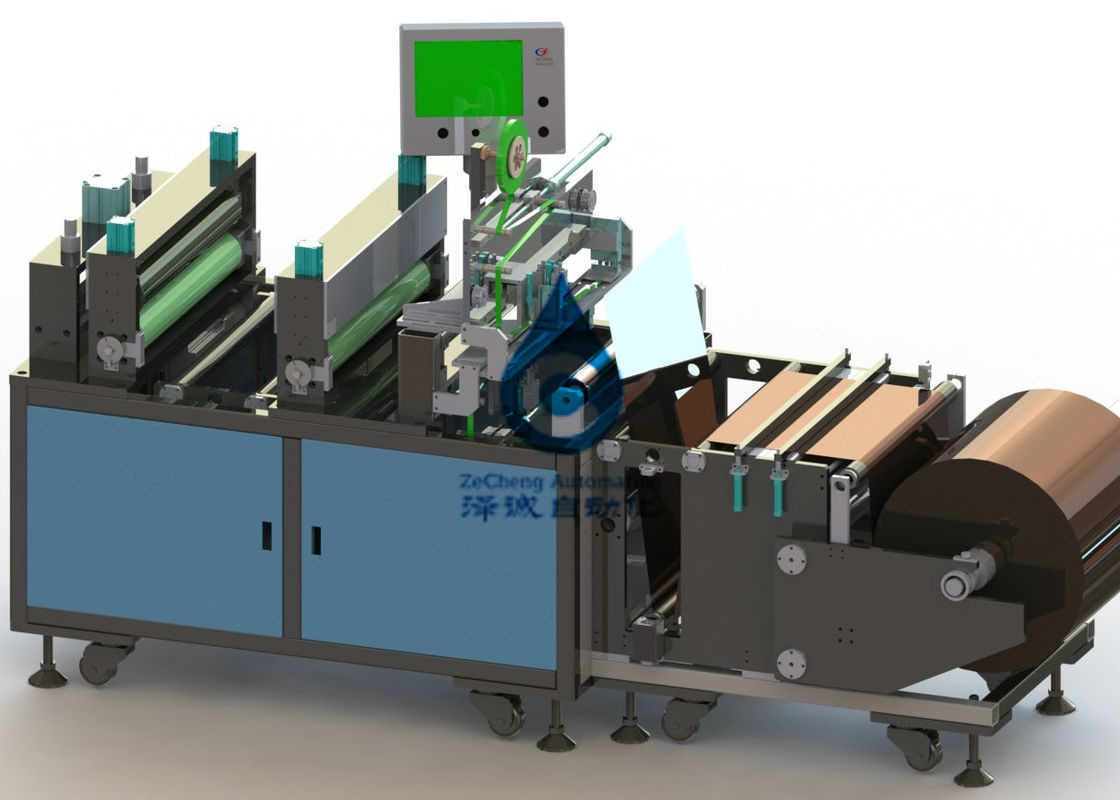

자동 차량 배터리 생산 라인, 자동 파우더 솔 1200KG를 막대기로 받칩니다
I. 장비 개관
이 장비는 주로 표면적으로 극단적으로 깨끗한 파우더를 위해 사용됩니다, 인공 접시가 시트가 전극 조각 하에 컨베이어 벨트, 컨베이어 벨트에 흡수된 컨베이어 벨트 아래에 있는 진공 흡입 컵 전극 조각을 통하여, 서로에 대한 자동 피딩하는 스테이션 (두배 위치 변환), 자기력에 의한 흡수 (또는 진공이 )에 박스에서 로딩되고 파우더 위치를 솔질하고, 때 뒤에 아래 솔, 자기를 띠 제거된, 남극이 롤러, 자동 블랭킹 (두배 위치 블랭킹) 뒤에 톱 위치, 자동 솔, 솔을 솔질하기 위해 앞으로 나아가기 위한 자기력에 의해, 컨베이어 벨트 위에 연결합니다.
II. 기술적인 매개 변수와 작업 흐름
2.1 효율 : 25-30ppm.
2.2 장비의 기술적인 매개 변수
|
프로젝트 |
ZCAD04C2-00 | |
| 기술적인 매개 변수 | 효율 (PPM) | 25-30 |
| 흡인판은 대체될 수 있습니다 | 조정할 수 있거나 대체, 참조 극 모델 | |
| 제품 사양 | 길이 (H) : 50-220mm ; 폭 (L) : 70-150mm ; | |
| 세척용 범위 | 300 밀리미터는 조정할 수 있습니다 | |
| 압축 공기 시스템 | 0.6mpa 건식, 깨끗하고 안정적 공기 공급원, 파티 a에 의해 제공된 공기 공급원 | |
| 장치 고장률 | 5 퍼센트보다 작거나 같습니다 | |
| 전체 전력 (kw) | 4 | |
| 정상적 운용 전력 (kw) | 1.5 | |
장비는 랙 성분, 자동 피드 부품, 공급 부품, 솔 분말 성분, 먼지 제거 부품, 거친 부분 부품, 덮개 성분, 제어 시스템 성분으로 구성됩니다..
3.1 프레임 성분 : 40*40 알루미늄 프로파일, A3 인산염화된 검은 치료를 위한 큰 접시를 구성했습니다. 시트 금속 부분은 아니오 베이킹 페인트 치료, 컬러 라벨을 포장합니다. : 7302.
3.2 자동 피드 성분 : 피딩하는 성분은 두개의 피딩하는 박스, 재료 준비를 위한 피딩하는 박스와 피딩하는 박스로 구성됩니다. 1개 피딩하는 박스가 위로 사용될 때, 장비는 자동적으로 피딩하는 박스를 바꾸고 피딩하는 박스를 상기시키기 위해 알람을 줄 것입니다.
3.3 공급 성분 : 컨베이어 벨트 아래 시트에 흡수 뒤에 유언장을 공급하면서, 모터는 벨트 회전을 운전하고 언제 벨트 위의 물질을 만날지 위쪽에, 자동적으로 시트 표면 분진 하에 솔 솔 분말 본체 뒤에 때, 흡수하기 위한 자동적으로 자기 극편에서 그리고 벨트 전진운동으로 의지합니다, 어떤 자기를 띤 흡착작용, 벨트, 벨트 위의 한 편의 땅도 파우더 솔 위치를 솔질하기 위해 전극 조각을 운전하지 않습니다.
3.4 상측 브러시 분말 성분 : 그것은 모터와 글라스 섬유 브러쉬, 기타 등등으로 구성됩니다. 전극 조각이 피딩하는 성분에 의해 전송 구성요소로 공급될 때, 회전 모터는 아래 전극 조각에서의 재를 솔질하기 위해 섬유 브러쉬를 글라스를 운전하고 재를 흡수합니다
3.5 수신 성분 : 수신 성분은 2중 상자, 피딩하는 박스, 여분 재료 재료 저장함으로 구성되고, 때 장비 자동 스위치 재료 재료 저장함의 만기 뒤에 자재의 박스와 수신국을 위해 더 급유 박스, 자동 잭업 기관을 상기시키고,에게 자동적으로 말단 준위 전극 조각으로 상승합니다 알람, 각각이 자동 하락을 가지고 있어야 하골 때 시트, 동시에 측이 한 편의 기관을 가지고 있고 각각 동시에 전극 조각을 완성하면서, 조각을 받습니다
3.6 배큐밍 성분 : 주로 진공 청소기 성분에 의해, 생산된 폐분을 위한 책임이 있는 밖에 빨려 들어갈 것입니다, 진공 청소기가 기계에 연결됩니다, 언제 폐분이 진공 청소기의 소모 계약을 할 필요성 보다 더 많은지 청소될 수 있습니다.
| 전압 | 힘 | 흡수 | 공기 용적 | 중량의 더 | 소음 | 사이즈 |
| 380V | 2.2KW | 22KPA | 306m3/H | 40KG | 72DB(A) | 660*430*700 |
3.7 제어 시스템 : 제어 시스템은 주로 터치 스크린으로 구성되고 제어작용이 터치 스크린에 디스플레이될 것입니다.
장비의 주성분
| 일연번호 | 조직 구성 | 시스템 구성 | 브랜드 또는 처리 | 수의 |
| 1 | 랙 시스템 | 1개 세트의 | ||
| 용접된 프레임 스트럭처 | 40이지 x40x3 파티 | 1 | ||
| 밑창판 | (강철판의 검은 인산염 처리) | 2 | ||
| 2 | 자동 피드 | 스텝 모터 | Ｒ 제어 | 1개 세트의 |
| 빈 | 2 | |||
| 실린더 | 1 | |||
| 척 | 4 | |||
| 3 |
자동 닫힌 재료
|
스텝 모터 | Ｒ 제어 | 1개 세트의 |
| 빈 | 2 | |||
| 실린더 | 2 | |||
| 4 | 파우더 브러시 성분 | 유리 섬유롤 | 2 | |
| 스텝 모터 | Ｒ 제어 | 2 | ||
| 진공 청소기 | 1 | |||
| 5 | Feeding component | 2개 세트의 | ||
| 자기를 띤 흡인판 | 2 | |||
| 스텝 모터 | Ｒ 제어 | 2 | ||
| 평벨트 | 6 | |||
| 기계 가공품 | 2 | |||
| 6 | 제어 시스템 | 1개 세트의 | ||
| PLC | 옴론 | 1 | ||
| 터치 스크린 | 쿤룬 주 | 1 | ||
| 센서 | 신은 봅니다 | 1 | ||
| 솔레노이드 밸브 | SMC | 4 | ||
| 자기 스위치 | SMC | 8 |
V. 에너지 매체
5.1 전원 공급기
5.1.1 전압 AC220V, 단일 상, 주파수 50HZ ; 전압 변동 값은 ±10% 이하입니다.
5.2. 공기
5.2.1 0.4 ~ 0.6mpa, 깨끗하고 마르고 압축된 공기를 압박하세요.
5.2.2 30L/min의 흐름.
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. En
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
