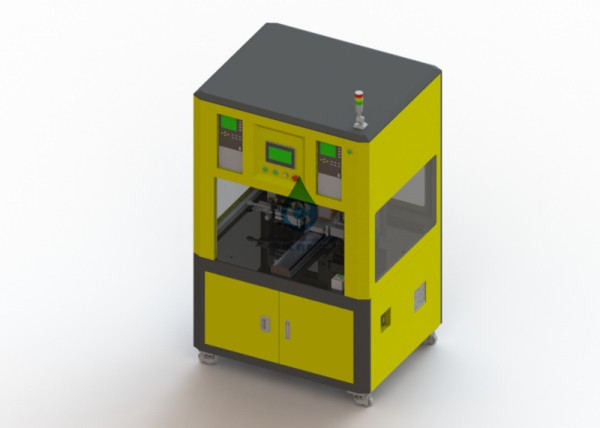

원통형 전지 0.1-0.3mm을 위한 반자동 용접 기계
상술
3.1 목표에 적응합니다
원통형 셀 크기
| 모델 | 지름 (밀리미터) | 길이(MM) |
| ZQA01B | 18-35 | 50-80 |
3.2 장비 기술적인 매개 변수
|
상술 항목 |
ZPBC02-00 | |
|
技术参数 기술적인 매개 변수 |
효율(PPM) | 30 |
| 니켈층 두께(MM) | 0.1-0.3 | |
| XTrip(mm) | 500 | |
| YTrip(mm) | 500 | |
| 용접 경향(A) | 500-5000Adjustable | |
| 용접 타임즈 지(MS) | 1-100Adjustable | |
| 압축 공기 시스템 | 0.4-0.7MPaAir 소식통은 파티 A에 의해 공급했습니다 | |
| 전체 전원(KW) | 3 | |
| 정상 작동 전원(KW) | 2.5 | |
| 개요(L*W*H) | 1200*1000*1900 | |
3.3, 용접의 효과
기계적인 상술
4.1Rack 하우징 시스템
장치는 안정적이고 믿을 만한 용접 골자를 가지고 있습니다. 기판은 20-25mm의 두께와 강철판으로 만들어지고 표면이 전해도금됩니다.
바깥 커버는 박판 금속과 아름답고 관대한 알루미늄 합금 구조를 채택합니다
픽스쳐 시스템을 용접하는 4.2Cylindrical 배터리
원통형 전지는 손으로 정밀 위치 조정을 위한 위치 결정 고정 장치로 분출됩니다

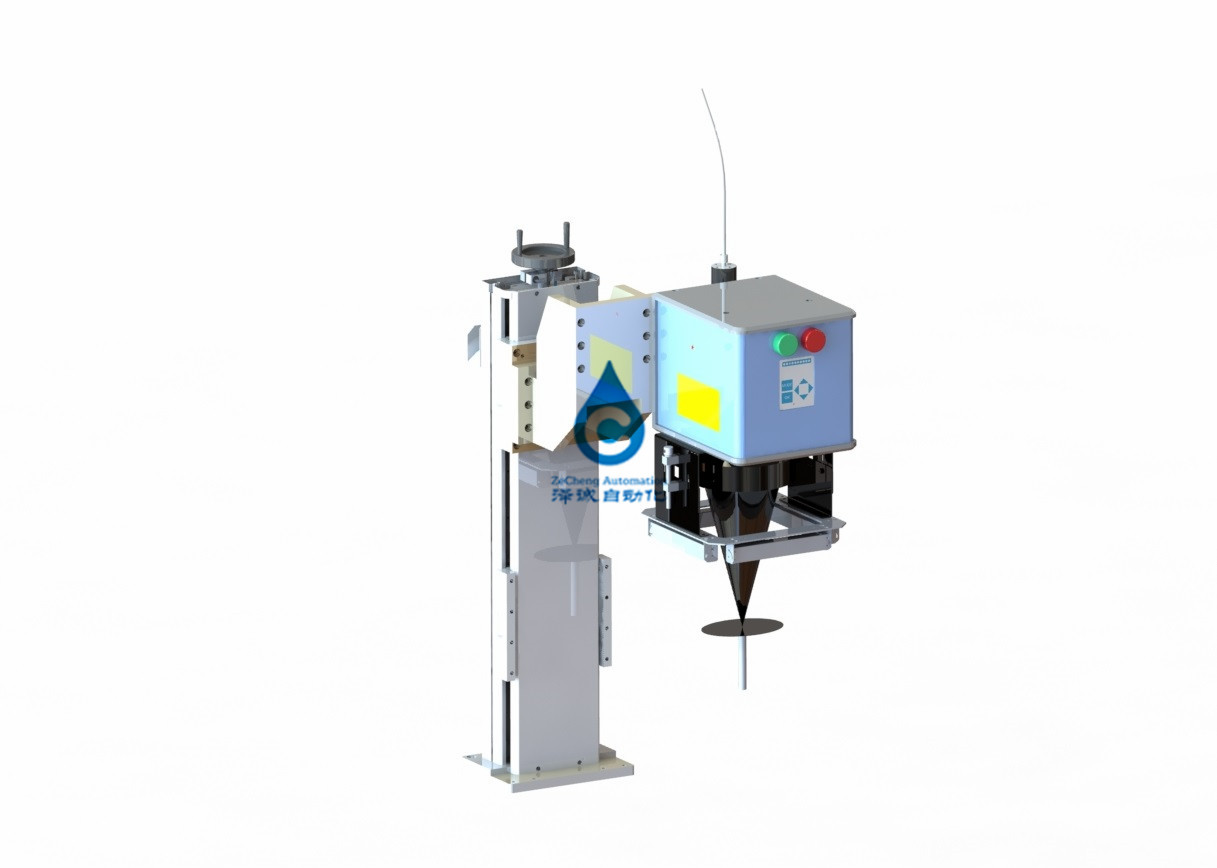

4.3Welding 플랫폼 시스템
서보 모터는 정확한 선형 가이드 레일에 엑스와이 움직임을 수행하기 위해 플랫폼을 운전하기 위해 볼 스크류를 운전하고 원통형 전지 위의 핀이 용접을 위해 분배됩니다.
용접 메커니즘은 양쪽에 대칭적이고, 동시에 용접되었습니다
4.5The 운영 체제
터치 스크린 작동.벤처기업, 비상 정지, 매뉴얼이고 자동 버튼이 있습니다
4.6Control 시스템
기계는 독립적으로 전기적인 보드, 내부 누설 스위치, DC 안정 전원 공급기와 다른 전원 회로 부품, PLC와 통제, 중계기, 모터 제어 장치로 설치됩니다.
밖과의 연결은 연결기와 종단 정거장에 의하여 만들어질 것입니다.
PLC는 전원 케이블의 파나소닉 PLC.The 상한을 채택하고 구멍이 납니다.타장비 사이의 케이블과 통풍관은 하부에 배선되고 배관될 것입니다
5.에너지 매체
다음과 같은 에너지 매체를 제공하세요
5.1The 전원 공급기
1> 전압 AC220V±10% 1%One은 <0>0.5s에 시간 변동값은 1% 이합니다
2>frequency 50Hz±1Hz
5.2Air
1>Pressure 0.5Mpa<5kgf>
2>Capacity 10L/min
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
