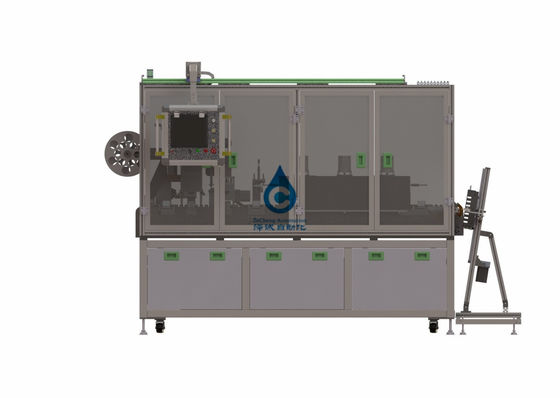

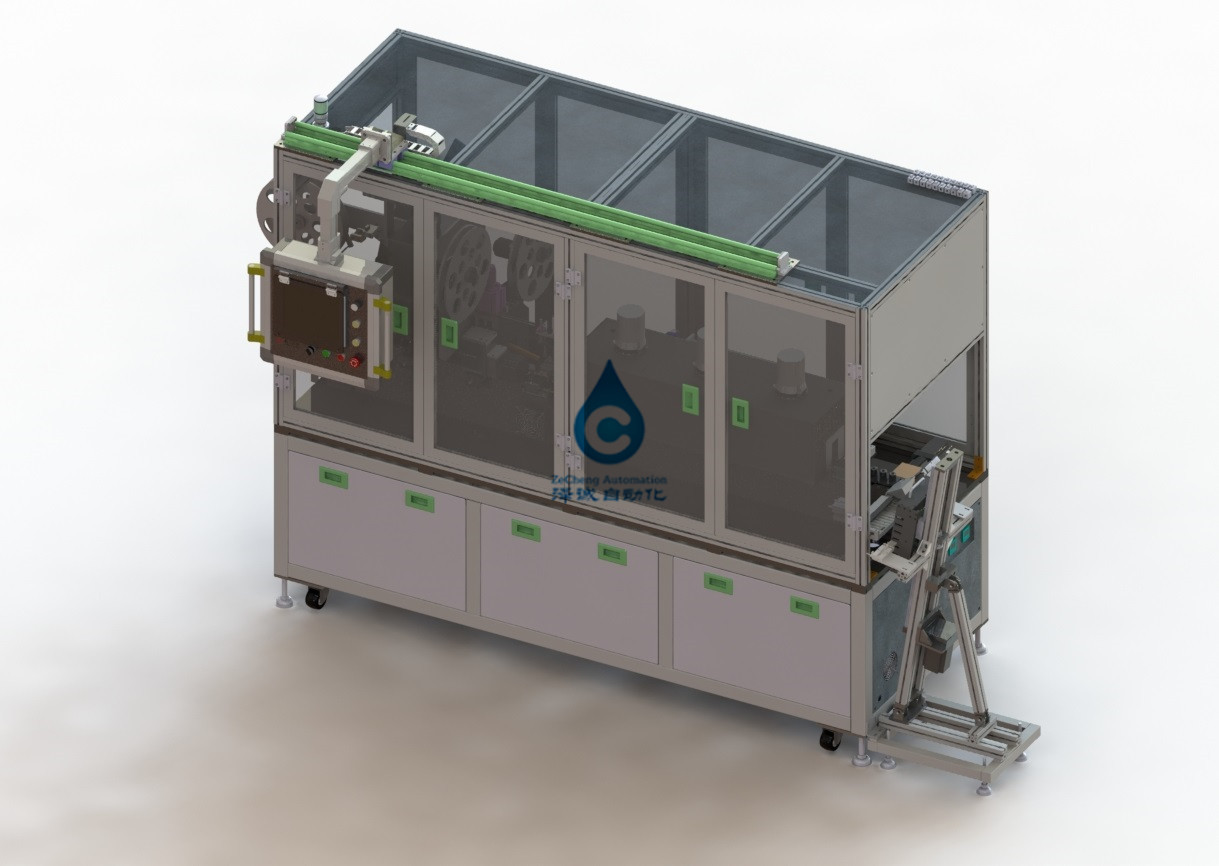

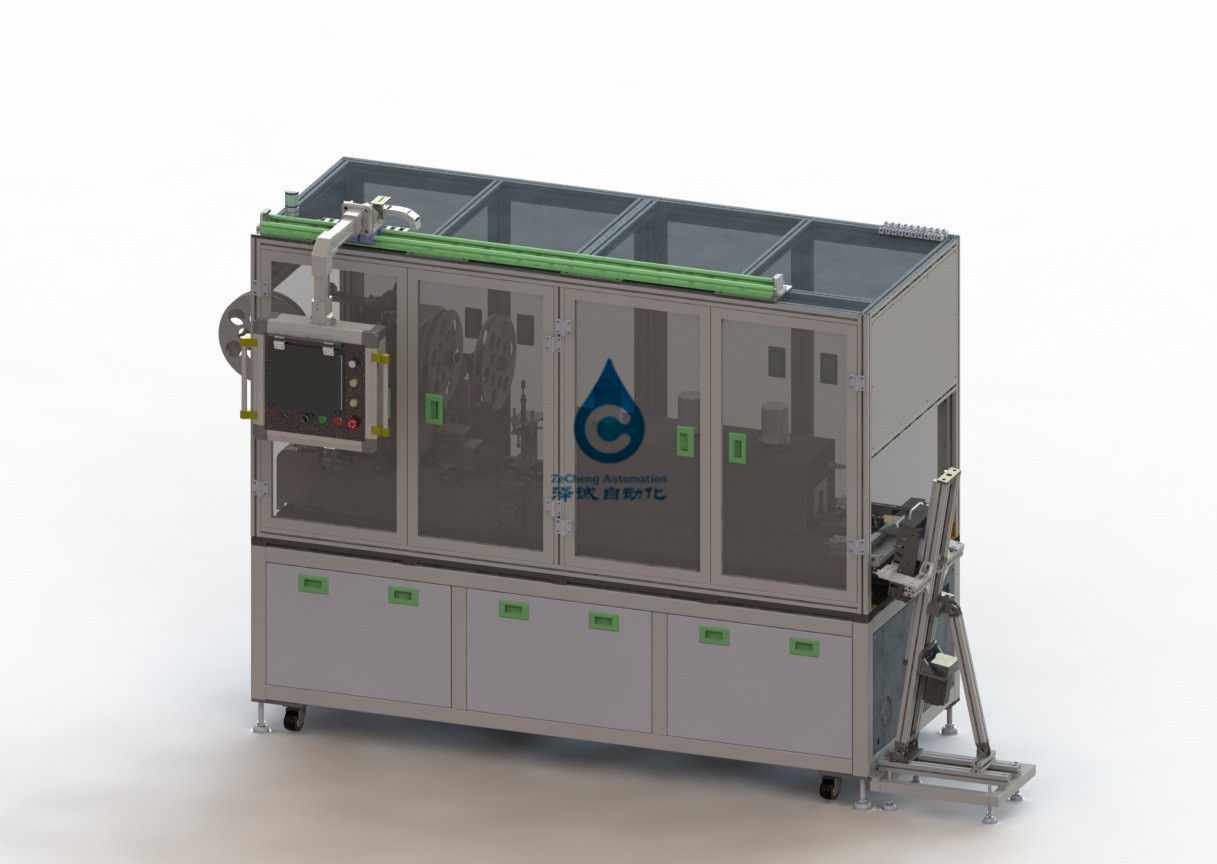

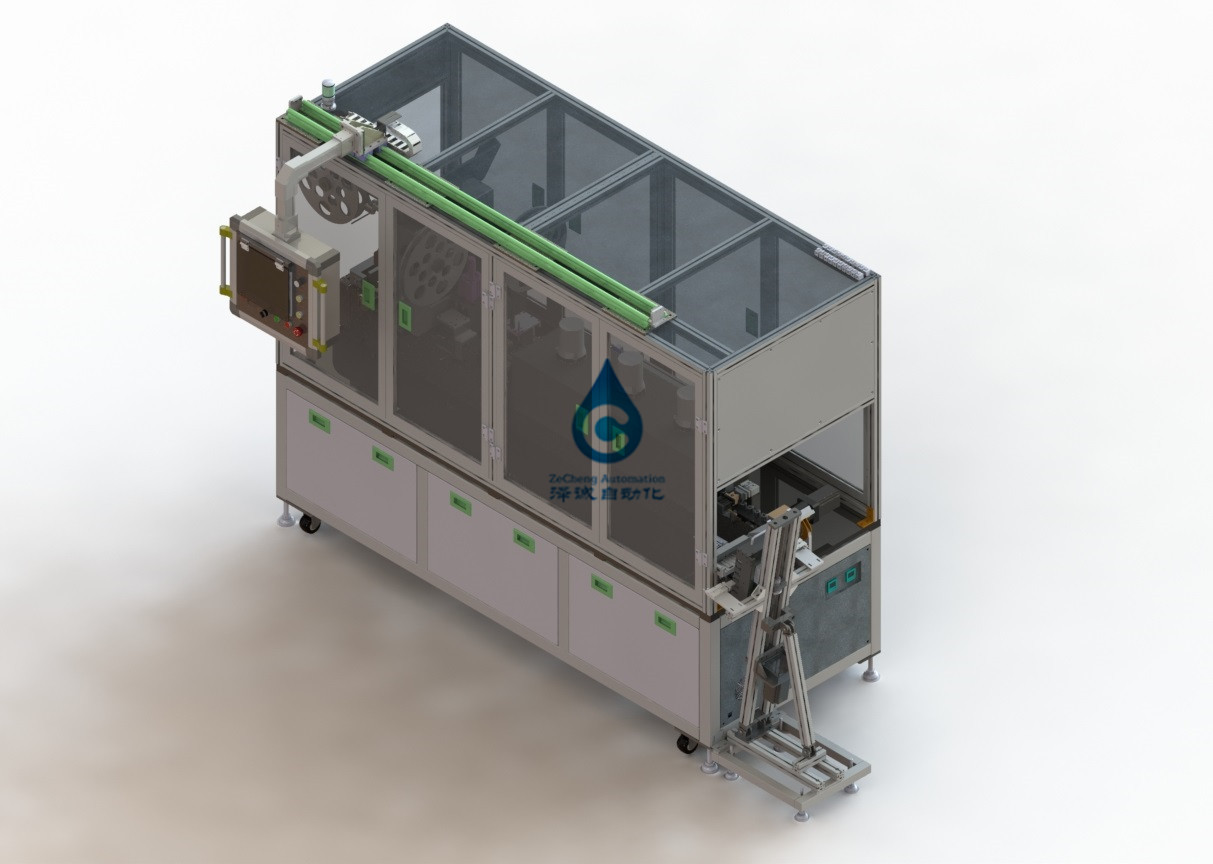

60 DB (데시벨) 100PPM 리튬 이온 전지 생산 라인 외막 스티커 기기
자동 소매 리튬 배터리 생산 라인 외막 스티커 장치
1. 장비 기능과 원리에 대한 도입
18650 원통형 전지의 자동 PET / PVC 소매를 위해 사용되어 게다가 긍정적 절연 패드와 열기는 형성되어 수축합니다. 전체 기계는 체인 컨베잉 구조를 채택합니다.
전지는 고온 마그넷 베이스에 흡수되고 먹이사슬이 슬리브 배치, 위치결정 펀치 정상의 절연 시트, 이차적 위치설정과 열의 열 수축 튜브를 완료하기 위한 전달된 스텝 바이 스텝입니다
바람 축소와 다른 기능.
2. 장비 작동 흐름
펀치 상부 절연 시트 → 부싱 높이 → 이차적 위치설정 → 열 수축 → 방출
3 : 장비의 기술적인 매개 변수
| 기본 매개변수 | |
| 단일 기계장치 효율성 | P100PPM |
| 체인 선속도 | 가변 주파수 조정할 수 있는 0-3m/Min |
| 상품 통과율 | 99.50% |
| 장치 회전 률 | 98% |
| 형태수명 | + / - 0.3 밀리미터 |
| 형태수명 | 800000 시간 또는 그 이상 |
| 열 수축 온도 | 실온 - 200C 조정할 수 있는, 정확성 ±2C |
| 소음 | 60 DB (데시벨) 이합니다 |
| 플랜트 구성 | |
| 압축된 공기 | 예리성 0.6 MPa |
| 입력 전압 | 380 Ｖ / 50 hz, 25 kw |
| 수돗물 | 1 인치 송수관 인터페이스를 설비 도입 약간에게 제공하세요 |
| 오수량 | 1 인치 오수량 파이프 인터페이스를 설비 도입 약간에게 제공하세요 |
4. 장비의 주성분
| 부정 | 더의 이름 | 내용은 도입됩니다 |
| 1 | 공급 장치 | 앞 장비, 자동 블랭킹을 삭감한 1개 세트. |
| 2 | 조직을 설립하세요 | 코일 언와인딩, 가이드 바, 가이드 바, 가이드 서보 기구에 의한 자동차, 회전링 커터를 포함하는, 1개 세트는 이차적 정밀 위치 조정의 수축 가능형 관 최고치 바닥을 뜨겁게 합니다 ; 배터리는 배터리의 정밀 위치 조정을 실현하기 위해 실린더 V 블럭에 의해 가동됩니다. 열 수축 튜브 길이 공급, 자동 약지 절단을 달성합니다. 테이프 링크를 사용하는 많은 재충전 명부가 연속성을 보장합니다고 쉽게 작동하기 위해. 커터는 정확도를 보증하기 위해 가이드 슬리브에 의해 안내됩니다. 블레이드의 회전링 절단은 스테핑 모터에 의해 가동됩니다. |
| 3 | 자동 삽입 단열재 메커니즘 | 절연된 필름 언와인딩, 스테퍼 그림과 공기 다이 절단을 포함하는, 한 셋트는 되감기를 폐기합니다. 긍정적 단열재 고무 패드의 펀칭과 절단을 실현하기 위해, 배터리는 자동적으로 극단적일 것으로 예상됩니다. 소모는 권취 기구 와인딩을 가지고 있습니다. |
| 4 | 위치 보정 메커니즘 | 1개 세트, 열 수축 전에 배터리와 마그넷 정착물의 위치를 보정하고 마그넷이 배터리의 바닥에 꽂히고 최저 패키지 에지가 열 수축에서 마그넷을 접촉하고 나쁜 하측 롤 모서리를 회피하지 않을 것이라는 것을 보증하게 합니다. |
| 5 | 열 오븐기 | 1개 세트, 허풍 축소 노, 노에서 허풍 순환 분포, 획일적인 허풍 온도, 정밀 제어, 배터리 표면과 가까운 열 수축 튜브, 열 수축 튜브 수축의 열 균일성을 보증하고 아름답게 유지하기 위해, 노 배터리 회전에 걸어 들어가는 컨베이어체인. |
| 6 | 운송 메커니즘 | 주로 체인 스프로켓과 스텝 구동으로 구성된 1 일련은 배터리의 스텝 피딩을 완료하고, 그리고 나서 배터리를 소매, 고무 패드, 열 수축, 방출과 다른 기능 분야에 로딩합니다. 각각 체인 플레이트는 자기를 띤 플랫폼 흡착작용 배터리를 갖추고 있습니다. |
| 7 | 랙 | 1개 세트, 50 스퀘어 용접. |
| 8 | 맨 머신 인터페이스 | 1는 졌고 맨 머신 인터페이스를 회전시킵니다. |
갱신
1. 신 장비 약속
장비의 모든 부품이 완전히 새로운 조건에 있을 것이라는 것을 우리의 기업은 보장합니다, 어떤 것도 부품을 사용하지 않았습니다.
2. 신뢰할 수 있는 갱신.
서면 허가 없이, 고객의 정보가 없을 것이라는 모든 기술 정보와 사업이 어떠한 제 3자들에게 유출되기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
우리의 회사는 1년 보증이 사이트 수령 검사의 날짜로부터 시작된다고 규정합니다, 유지 비용이 보증 기간 동안 면제됩니다, 장비의 착용부와 부적절한 사용 또는 마제우레의 무력에 의해 손상된 일부가 보증에서 배제됩니다. 장비가 발생했으면 이상과 필요는 보증의 만기가 된 것 뒤에 판매자에 의해 갑니다, 비용이 양쪽에 의해 협상했습니다.
