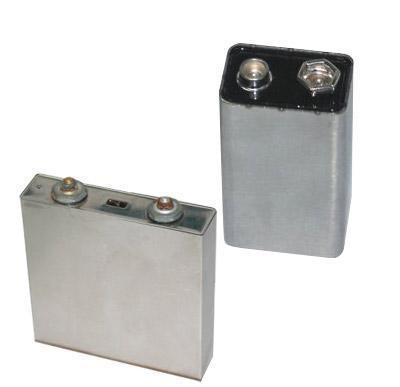

정연한 둥근 알루미늄 건전지 덮개 판을 위한 알루미늄 레이저 용접 체계
1, 장비 개요는 다음 표에 나와 있습니다.
| 장치 이름 | 스퀘어 캡 용접기 |
| 전원 공급 장치 요구 사항 |
삼상 380V±5%, 50Hz 정격 전력: ≤12KW 정격 전류: ≤60A |
| 환경 요구 사항 | 온도 5~40℃/습도 10~90% |
| 가스 공급 수요 |
공기 < 0.2m 세제곱 /h, 압력 ≥0.6Mpa 질소 < 0.2m 세제곱 /h, 압력 ≥0.4Mpa |
| 근무 시간 | 24시간(연속운전) |
| 실패율 | ≤2%(장비에 의해서만 발생) |
| 합격률 | ≥98%(비정상 유입 물질 제외) |
| 인력 배치 | 1명(적재 및 하역) |
| 장비 효율성 | 1ppm 이상 |
2, 장비 구조
장비는 주로 레이저 호스트와 용접 워크스테이션으로 구성됩니다.

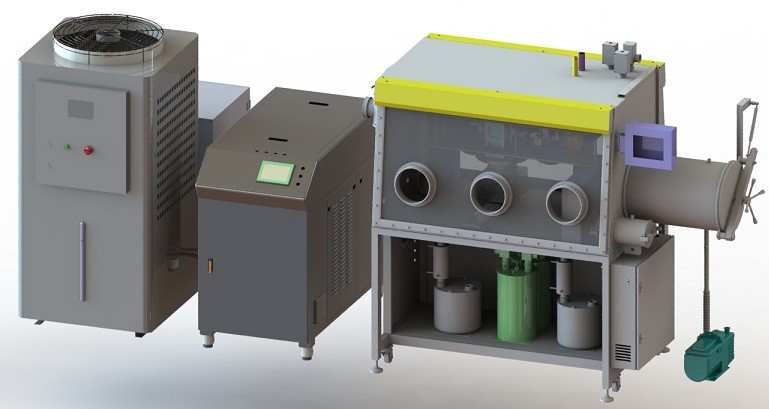

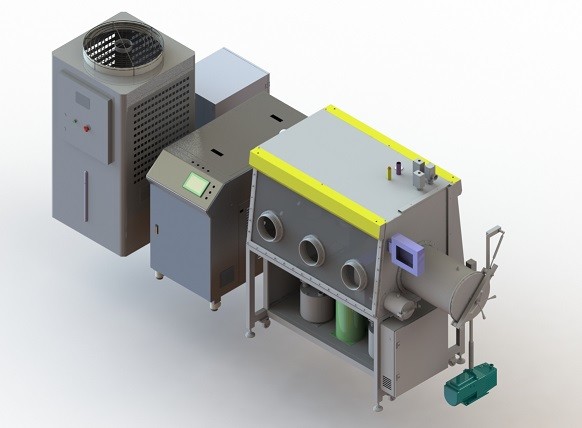

장비 구성은 아래와 같습니다.
3, 장비 구성
장비의 주요 구성은 아래 표와 같습니다.
| 단위 | 지침 | 수량 | |
| 용접 스테이션 | 용접 설비 시스템 | 1 | |
| 레이저 모션 시스템 | 3축 | 1 | |
| 감시 체계 | 1 | ||
| 용접 보호 시스템 | 1 | ||
| 먼지 청소 시스템 | 1 | ||
| 청소 시스템 | 열 | 2 | |
| 용접 제어 시스템 | 1 | ||
| 레이저 호스트 | 레이저 |
중국 최대/2000w |
1 |
| 수냉식 기계 | 돌루요 / 2p | 1 | |
| 레이저 용접 조인트 | 수입 | 1 | |
4, 용접 워크스테이션

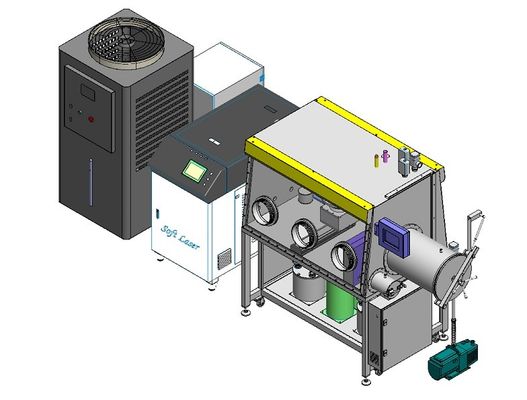

용접 장치는 주로 이동 시스템, 용접 보호 시스템, 모니터링 시스템, 고정 장치, 먼지 청소 시스템 및 용접 제어 시스템을 포함합니다.용접 테이블은 아래 그림과 같습니다.
