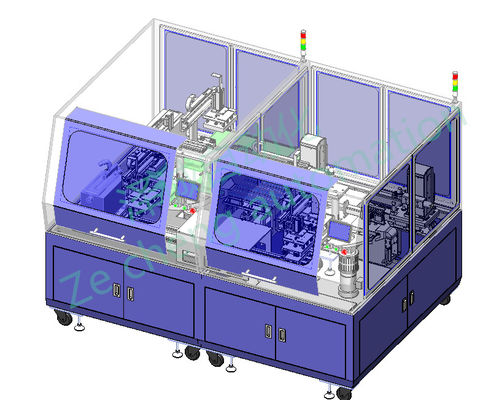

리튬 전지 생산 라인을 위한 높은 신뢰성 레이저 바다표범 어업 기계
이 장비는 주로 가동 가능한 포장 힘 박판 건전지의 전 용접, 절단, 진공 청소기로 청소, 단락 시험, 용접, 절단, 방어 테이프 및 구부리는 형성의 기능을 해결합니다. 수동으로, 기계, 절단 자동적인 초음파 용접을 위한 세포의 다중층 극 귀에 두기를 위한 기계, 자동적인 형성, 자동적인 보호 테이프 및 다른 기능의 정착물에 세포를 두십시오.
2. 장치 기능과 모수:
필요조건:
2.1 세포 크기 범위: L50~200mm; W50 ~ 150 mm; T3.0 ~ 12 mm
2.2. 긍정적인 전극 귀 폭 8~15mm 알루미늄, 간격:
2.3. 양극 귀 8~15mm 니켈 간격의 폭:
2.4. 중심 거리는 ±1mm일 것입니다
2.5. 생산 구타: 5ppm.
2.6. 전극의 층의 수: ≤60 층, 긍정적인 전극의 간격: 0.01mm의 부정적인 전극의 간격: 0.01mm,
2.7. 용접 지역: 10X4,
2.8. 장비는 수동으로 운영하거나 자동적인 생산 라인과 연결될 수 있습니다.
, 그러므로 아래, 숫자 1에서 보이는 것처럼 박판이 먹인 역 위치에 수동으로 또는 기계적으로 둔 후에, 건전지 포지셔닝 드는 두는, 기계장치를 건전지 건전지 포지셔닝, 건전지를 죄는 실린더. 조작자로, 용접 후에, 90 도가 턴테이블에 의하여, 입니다 음극선 용접 기계 일 것입니다 극단적으로 90 도가 턴테이블에 의하여 자전한 후에 턴테이블 용접을 위한 귀 자전합니다 90 귀를 청초하게 아주 자르기 위하여도, 커트가, 턴테이블 자전합니다 90도, 먼지 수집 극 귀 위치에 강한 먼지 수금 회사가, 조작자 자동적으로 움켜잡습니다 건전지, 급식 컨베이어 벨트를, 자동적으로 움켜잡습니다 건전지, 귀 바퀴, 바퀴로 용접 역을 자전합니다 90도, 아주 극 귀를 용접하는 (전체 디스크 또는 고객 요구에 따라 주문을 받아서 만드는 디스크 물자, 필요) 먹이는 귀가 자전합니다. 용접 후에, 초음파 용접공에 의하여, 턴테이블 자전합니다 90 도가, 강력한 먼지 수집가 진공 청소기로 청소할 것입니다 귀걸이의 위치를, 턴테이블 자전합니다 90도, 건전지 단락 시험, 수동에게 비우는이 것이 돌려보내집니다.
2. 주요 장비의 묘사
1. 직책 시스템: 직책 시스템. 건전지가 죈 기계장치로 끼워넣은 후에, 포지셔닝 기계장치는 상승하고 실린더는 3개의 측에서 건전지를 두기 위하여 움직입니다. 포지셔닝 강요 판은 전기 세포에 손상을 입히는 것을 피하도록 POM 물자를 채택합니다.
2. 확실성과 네거티브 러그의 용접 체계: 긍정 및 부정적인 러그는 코일 물자로 먹입니다. 코일 물자의 안 직경은 76.2mm이고, 긍정 및 부정적인 러그의 폭은 8-15mm입니다. 감지기가 CELLING 조각을 검출할 때, 댄서 모터는 고정 길이를 보냅니다, 기계적인 손가락은 극 귀를 자르고, 절단기는 극 귀를 차단했습니다. 전기 세포가 그 자리에 자전할 때, 초음파 용접 기계 및 기계적인 손가락은 전진합니다. 기계적인 손가락은 극 장의 정상에 극 귀를 보내고, 초음파 용접 기계는 용접합니다.
3. 폴란드 절단 귀 체계: 극 절단 역에 긍정 및 부정적인 귀의 전기 세포를 용접한 후에, 극 절단 형은 전진합니다, 실린더는 움직이고, 건전지 극 절단 귀는 차단되고, 모양 R는 차단됩니다.
4. 진공 체계: 강력한 진공 청소기는 케이스에서 둡니다, 진공 입은 트럼펫 같이 모양 이고, 긍정 극 귀는 먼지를 흡수하기 위하여 차단됩니다.
5. 조작자 체계: 자동 귀환 제어 장치 모터는 장악 건전지를 움켜잡고 두기를 위한 용접 턴테이블에 두기 위하여 조작자를 몹니다.
6. 턴테이블 체계: 턴테이블 체계는 4 역 정밀도 CAM 쪼개는 도구에 의해 통제되고, 댄서 모터는 스프로킷 바퀴를 거쳐 CAM 쪼개는 도구를 몹니다. 각 역은 전기 세포를 죄기 위하여 기계장치를 죄는 실린더를 채택합니다. 턴테이블 체계의 2 세트, 극 러그 전 용접을 위해 하나 및 극 러그 용접을 위해 하나가 있습니다.
7. 구조 체계: 40X80는 형성하는 용접, 지상 굽기 페인트 (고객의 색깔 판 필요조건에 따라 색깔)를 네모로 합니다. 기질은 25mm 두꺼운 강철 플레이트로 만들고 그것의 표면은 전기도금을 합니다.
8. 통제 시스템: 기계는 독립적인 전기 널, 누설 스위치, dc 안정성 전력 공급 및 다른 전력 회로 성분, omron PLC의 릴레이, 통제를 위한 모터 제어 장치 장비됩니다. 그리고 연결관과 끝 테이블을 사용하는 외부 연결. 고압선의 천장은 부분적으로 관통됩니다. 다른 장비 사이 케이블 그리고 공기 도관은 아래에 타전하고 배관됩니다.
운영 체계
터치스크린 가동. 힘이, 비상 정지, 설명서, 자동적인 단추 있습니다.
3. 체계 구성
| 일련 번호 | 2. 주요 장비의 묘사 | 시스템 구성 | 수의 |
| 1 | 체계 구성 | 1 세트의 | |
| 2 | 선반 체계 | 40*80 사각 용접 구조 | 1 |
| 25mm 기질 (판 도금) | 1 | ||
| 40*40 알루미늄 단면도, 플렉시 유리 | 1 | ||
| 3 | 직책 시스템 (GPS) | 1 세트의 | |
| SMC 실린더 - | 4 | ||
| 판 - POM를 두기 | 3 | ||
| 4 | 용접 체계 | 2 세트의 | |
| 초음파 용접 기계 - 새로운 건물 힘 | 2 (고객의 자신) | ||
| 폴란드 귀 감기 기계장치 | 2 | ||
| 극지 귀 구경측정 기계장치 | 2 | ||
| 폴란드 지류 - 족답 모터 handelbao | 2 | ||
| 정밀도 공 나사 - THK | 2 | ||
| 정밀도 선형 가이드 레일 - 는 선적 | 4 | ||
| SMC 실린더 - | 6 | ||
| 5 | 접선 귀 체계 | 1 | |
| 폴란드 귀 형 | 1 | ||
| SMC 실린더 - | 1 | ||
| 6 | 먼지 수집 체계 | 1 | |
| 강력한 진공 청소기 | 1 | ||
| 먼지 수금 회사 | 2 | ||
| 7 | 조작자 체계 | 1 | |
| SMC 실린더 - | 4 | ||
| 선형 가이드 - 은 | 2 | ||
| 자동 귀환 제어 장치 모터 - panasonic | 1 | ||
| 8 | 턴테이블 체계 | 2 | |
| 전기 - 핸드볼 | 2 | ||
| CAM 쪼개는 도구 - 양토장 | 2 | ||
| 9 | 운영 체계 | 1 세트의 | |
| 터치스크린 - kunlun 집게 tai | 1 | ||
| 10 | 통제 시스템 | 1 세트의 | |
| PLC의 omron | 1 |
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
