i. 장비 단면도:

장치 기능과 원리에 1.1 소개:

바다표범 어업 못 용접 기계는 기계장치, 힘 건전지 구경측정 더미 기계장치, 진동 거울 레이저 청소 기계장치, 위 바다표범 어업 못 기계장치, 바다표범 어업 용접 기계장치, 결함 상품 제거 기계장치, 구조 기계 덮개, 600W 레이저 (용접), 50W 레이저 기계 (청소), 냉각장치, 전기 통제 장, 연기 정화기 등 먹이고 출력하기로 주로 구성됩니다.

그것에는 뒤에 오는 기능이 있습니다: 바다표범 어업 못의 자동적인 선적 및 내리고는, 자동적인 청소, 자동적인 선적, 자격이 없는 제품의 자동 용접, 자동적인 저장, 연기 제거 및 다른 기능.

주 1: 냉각장치와 용접 체계는 따로따로 두고 고객이 지정한 특정한 위치에 설치될 수 있습니다.

2: 들어오는 건전지 물자는 단 하나 벌거벗은 건전지입니다.

3. 디자인 크기는 실제 상황에 지배를 받을 것입니다.

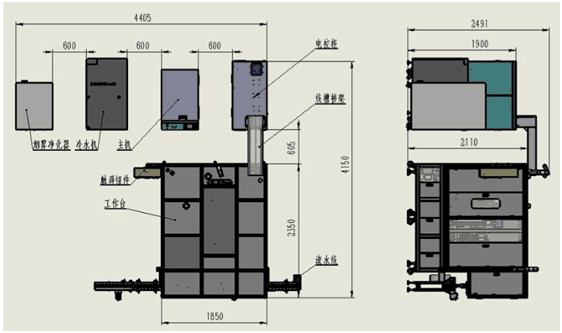

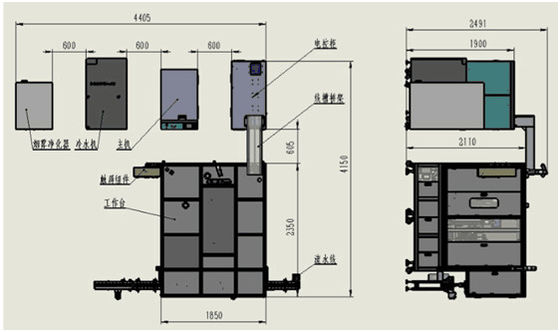

장비 (L*W*H/mm)의 외부 차원: ≤4500*4200*2500mm (마지막 차원은 배경 떨어져 디자인 그림에 지배를 받을 것입니다, 등대 고도의 정상입니다 2500mm) 독립적인 전기 통제 장 크기: 장비의 1200/600/1900mm 총 무게: 2500KG.

1.4 기술적인 특징:

1. 자동적인 먹이는 기능; 자동적인 레이저 청소 (결정화 없음 또는 다른 단단한 외교 문제 및 다량의 전기분해 없음);

2. CCD 바다표범 어업 못 자동적인 먹이는 집합 기능 (들어오는 고무 못은 집합 후에 못의 집합 효력에 영향을 미칠 수 없습니다);

3. CCD 자동적인 용접 찾아내고는 및 밀봉 못 자동적인 레이저 용접 기능 (액체 주입구와 못 사이 어울리는 간격의 단 하나 측은 0.07-0.1mm입니다);

4. 결함 상품의 자동적인 제거;

5. 건전지 바코드에 의무적인 용접 모수의 바코드 스캐닝 기능 그리고 저장 기능으로 갖추는.

역 기능의 1.5 소개

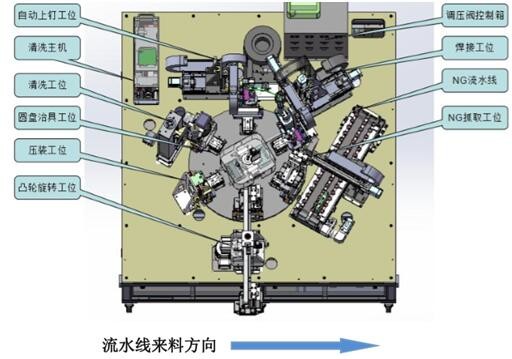

1.5.1 건전지 선적과 부호 스캐닝

위 과정의 건전지는 들어오는 물자 운반 선을 통해서 용접 장비의 먹이는 장소에 전달됩니다. 조작자는 작업대 정착물로 끌어당기는 사람에서 건전지를 둡니다.

건전지를 검사하고십시오, 부호 NG를, 건전지 용접되지 않습니다 NG 지역에 검사하십시오.

건전지 더미의 1.5.2 포지셔닝

역을 누르는 더미에 건전지가 턴테이블에 의하여 자전하고, 밀어올리는 실린더는 기본적인 수준을 누르는 더미에 바다표범 어업 못 용접 표면이 레이저 청소 역과 평행하다 그래야, 건전지를 밉니다.

1.5.3 레이저 청소

레이저는 주입 구멍의 주위에 산화물 용접 효율성을 개량하기 위하여 층을 청소했습니다.

1.5.4는 바다표범 어업 못을 설치합니다

건전지가 PIN 역에 들어간 후에, CCD 시각적인 포지셔닝 기계장치는 바다표범 어업 못의 위치를 붙잡고, 3d 자동적인 풀어 놓는 PIN 기계장치는 바다표범 어업 못을 풀어 놓습니다.

1.5.5는 용접하기 전에 자동 용접을 검출합니다

위 최고 기계장치는 용접 자료 수준을 지키기 위하여 제품을 압축하고, 시각적인 붙잡음 체계는 바다표범 어업 못 위치를 붙잡습니다. 점용접은 첫째로 실행되고, 그 때 용접은 완료됩니다.

1.5.6 NG 횡령

영세민 청소 부호는, 못 가난한 횡령 NG 시렁 잡아당기기 테이프를 두었습니다.

1.5.7 단 하나 건전지 자동적인 비우기

위탁 기계장치는 작업대, 들어오는 물자 운반 선에 장소에서 건전지를 그것 가지고 가고, 더 낮은 역에 컨베이어 벨트를 통해서 전달합니다.

1.6 독립적인 전기 상자

A) 기능: 장비의 임명, 배선 및 통제를 위해 사용하는.

B) 윤곽: 독립적인 전기 상자의 1 세트.

C) 필요조건: 전기 상자의 크기는 것과 같이 건의됩니다 (L×W×H/mm): 1200×600×1900/세트, 지원 발이, 멀리 장비의 주력부대에서 600mm에 둔 상태에서

거리.

D) 장비의 전기 상자와 주력부대 사이 배선 강저 연결.

주요 콤포넌트의 1.7 상표 선택:

장비의 4.1 외관 색깔: 획일한 색깔은 온난한 회색이고, 표준 색깔 수는 구매자에 의해 제공되고 구매자에 의해 구매된 표준 색깔 널과 비교될 Pantone 온난한 회색 1C입니다,

당 a 문서 승인 (스테인리스 외관의 사용은 특정한 장비를 요구합니다);

4.2에는 터치스크린의 장치 그리고 창의 외관 판매인의 이름 및 로고가 없을 것입니다;

장비의 작동 조금 또는 외벽에서 1M에 멀리 측정하는 4.3, 장비 ≤ 75db의 소음;

4.4는 구매자의 안전 부호에 의해 요구된 국가의 관련된 기계 적이고 및 전기 장비의 안전 표준에 장비 및 모든 안전 표준 및 필요조건 따릅니다. 벨트와 같은 이

바퀴의 운동 및 다른 위험한 부속에는 안전 보호 측정이 있을 필요가 있고 표준 안전 경고 표시는, 전기 제품의 배치 적당하고 및 안전하고, 가는곳마다 전압 및 강하고 약한 철사이어야 합니다

UnitedWinnersLaserCo. 심천 ze 청 자동화 co., 주식 회사.

파일 이름: 바다표범 어업 못 레이저 용접 장비 파일 번호의 기술 명세: Z1XY- **** - 2017년 **** - 0* 버전 번호: V1.0

6개의 개별 회선

4.5는 비상 정지 스위치 이상으로 정지 반지 우연한 충돌에 기인한 인원 물자에 손상을 방지하기 위하여 놓여야 합니다;

4.6 장비의 이동 부분의 오프닝 또는 종결이 수동 정비를 요구하는 경우에, 접근 제한은 놓여야 합니다;

4.7는 부식에 대하여 전기 상자 및 파이프라인 보호될 것입니다. 진공 여과기 장치는 진공 인레트에 부식성 액체가 진공 체계에 들어가는 것을 막기 위하여 설치될 것입니다;

4.8는 청초하고 관대한 외관에 사용자 기계 가동 원리에 모든 부속의 디자인, 따를 것입니다. “진공관” - 무색 투명하가 원본에 의하여와 색깔은 레테르를 붙입니다, “압력”

“- 안으로 파랑은,” 고압 관 “밖으로 검게 하고 - 장비 부속을 위한 빨강, 관 공용영역;

4.9 장비 장비된 PLC에는 또는 ipc에는 외부 체계 및 색깔 터치스크린을 가진 커뮤니케이션 단위가 있습니다. 통신 인터페이스는 이더네트 포트로 갖춰져야 합니다

협력 투입

1. 새로운 장비 약속

우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.

2. 기밀성 투입

우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.

3. 판매 후 서비스 투입

(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;

(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh

(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
