가동에 쉬운 1500W 레이저 용접 장치 몸 금속 구조 구조
용접 장비 계획
당신의 제품의 용접을 위해, 우리는 주로 레이저 용접 기계와 용접으로 이루어져 있는 레이저 용접 체계의 세트를 디자인했습니다,
작업대의 구성은 다음과 같이 입니다:

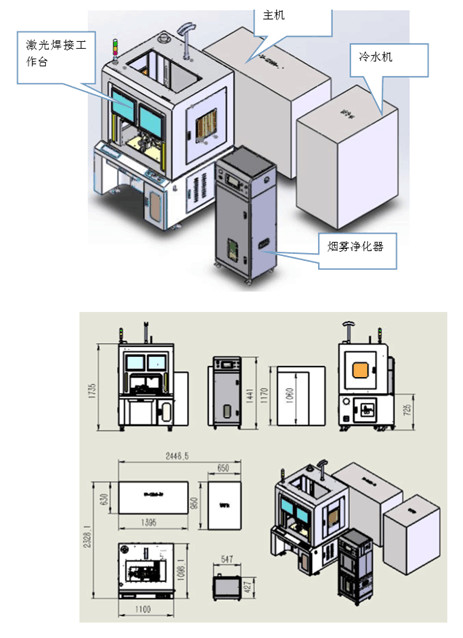

1개의 구조 및 윤곽
레이저 용접 기계의 1.1 윤곽과 모수:
모형 uw s1500 tu
최대 레이저 힘은 1500W입니다
레이저 작동 매체는 광섬유 희토류로 진한 액체로 처리됩니다
레이저 파장은 1080nm±5nm입니다
맥박 폭 지속적인 빛
힘 안정성 ±1%
광섬유 1개의 수로 전체적인 기계 힘의 양을 출력하십시오 <5kw>
빨간불 조준
전원 입력 AC380V±10%/3P+PE
주요 기계 크기: 1395L*630W*1060H (mm)
냉각 방법: 물 냉각
광섬유 인터페이스 유형 QBH
광섬유 직경 50um, 선택 100um
광속 질 BPP 50um 섬유, <2mm>
표준 광섬유 길이 10m
1.2 더 쌀쌀한 모수

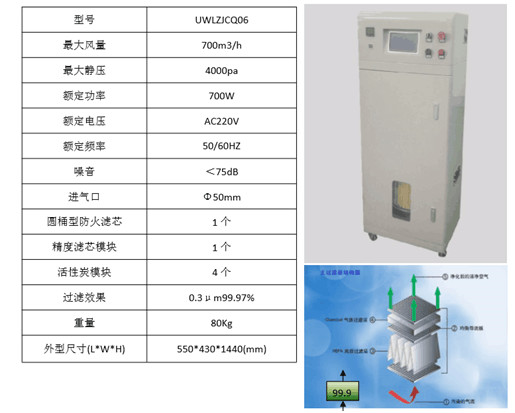

연기 정화기의 2.3 모수 그리고 윤곽
진공관에는 높은 불 성과가, 불 등급 v-0를 도달할 수 있습니다 있습니다.
1.5의 몸 금속 구조 구조, 구조 물자 간격, 안전 및 내구재; 구조는 명확합니다, 로 분할해: 방, 공기 정화 방 및 배출 약실을 거르십시오.
특별한 합금 소용돌이 금속 풍차 디자인, 피로 저항, 안정되어 있는 가동, 저잡음, 높은 공기 양, 큰 흡입 힘, 높은 연기가 나는 효율성.
필터 원자에 있는 여과기 층에는 즉시 (200-300) ℃의 내화성이 있는 필요조건을 도달할 수 있는 높은 내화성이 있는 특성이 있습니다, 내화성이 있는 급료는 v-0를 도달하고다. 높은 정밀도 여과 0.3 까지 미크론.
붙박이로 활성화한 탄소 단위는, 다단식 여과 디자인 연기에 있는 유해한 물질의 철저한 환경 및 인류 건강을 보호하기 위하여 여과를 지킵니다.
stepless 주지사, 공기 양을 마음대로 조정될 수 있습니다 설치하십시오.
타이밍 기능으로, 시작과 정지 시간을 놓을 수 있습니다.
온도 감응작용의 기능으로, 한계 온도 가치는 놓일 수 있습니다. 한계 온도가 도달될 경우, 경보 기능은 시작될 것입니다, 팬은 달리는 중지하고, 솔레노이드 벨브가 질소를 기능을 진화하기 시작하도록 열릴 것입니다.
압력 의견 기능으로, 내부 압력이 한계 압력을 도달할 때, 시작합니다 경보 기능을 한계 압력 가치를 놓을 수 있습니다.

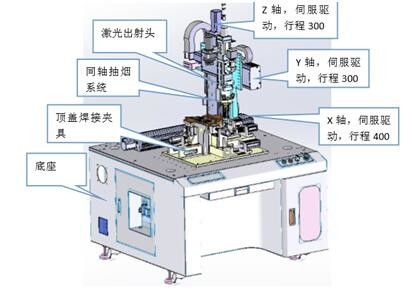

용접 테이블의 2.4 지원 구조 (효력 당기는 것은 참고를 위해, 참고합니다 세부사항을 위해 실제적인 디자인을 입니다):
테이블 건축 (두건에)
테이블 내부 구조 (두건을 제거하십시오)

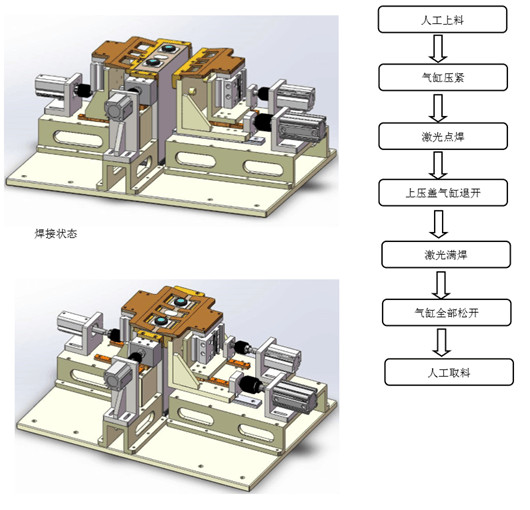

2.5 용접 정착물 구조
1) 제품 명세서
| 일련 번호 | 건전지 모형 | 간격 * 폭 * 고도 (mm) |
| 1 | 46173 | 46173132 |
선적 상태

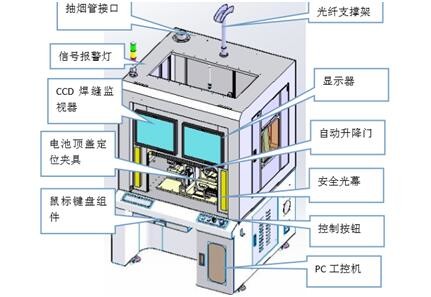

용접 테이블의 2.6 대부분
2.7 주요 요소 상표
통제 시스템
1. 용접 작업대는 산업 PC에 의해 통제됩니다; 2. 용접 궤도는 교수법으로 프로그램되고, 용접 과정은 자동화됩니다. 용접 절차는 변경되골, 가동은 조정 일 수 있습니다
허가를 변경하고십시오, 가동 공용영역 자동 통제를 통해 놓일 수 있습니다; 용접 궤도는 가르쳐서 입력되고, 용접 과정은 자동화됩니다.
주요 윤곽은 다음과 같이 입니다: 1) x-축 번역 단위: 자동 귀환 제어 장치 모터 드라이브, 400 mm의 +/- 0.03의 반복적인 포지셔닝 정확도는, 실제적인 디자인 2) Y 번역 단위에 지배를 받을 것입니다: 자동 귀환 제어 장치 모터 드라이브, 300 mm의 반복적인 포지셔닝 정확도는 +/- 0.03, 실제적인 디자인 3) Z 축선 번역 단위에 지배를 받을 것입니다: 자동 귀환 제어 장치 모터 드라이브, 300 mm의 반복적인 포지셔닝 정확도는 +/- 0.03, 실제적인 디자인 3 작업대에 지배를 받을 것입니다 채택합니다 완전한 조정과 정비를 촉진하기 위하여 디자인, 배급 통제 후문을; 감시자, ipc의 감시자를 가진 기준;
III. 효율성 계산
용접 효율성: f=W/E
F: 레이저 용접 기계에 의해 일어나는 초당 레이저 점의 수
W: 레이저 용접 기계의 출력 전력 평균
E: monopulse 용접은 에너지를 요구합니다
F: F = W/E
F는, 그것을 HZ이라고 칭합시다 우리가 일반적으로 빈도이라고 칭하는 무슨입니다.
건전지 최고 용접 효율성: 용접 길이: (46+173) x2=438mm (용접 비율은 50mm/s입니다, 계획은 46173 건전지에 따라 평가되고) 수동 건전지 출력 시간은 8s의 실린더 활동 2s의 갱구 운동 2s에 따라 건전지 용접 마지막 필요 산출됩니다
9 + 3 + 2 + 8 + 2 + 2 = 26 s
용접 효율성: 60/26=2.3PPM
IV. 운영 경비
1) 필터 원자는, 한 번에 하나씩 한 달에 한 번 대체됩니다. 냉각장치는 합계에 있는 1개의 필터 원자를 필요로 합니다;
2) 용접 합동 보호 렌즈는 사용에, 손실 달려 있습니다;
3) 통신수의 장비 그리고 비용에 의해 요구되는 전원 입력;
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
