1. 누출 탐지 기계의 간단한 설명
기계는 0.1mpa 긍정 압력 가스로 위탁된 정연한 강철 포탄 건전지의 누출 탐지를 위해 적당합니다.
2. 구상 필요조건
2.1. 이 장비는 매체를 위해 시험할 것이다 공기 (질소)에, 공기 (질소) 주입 물개 주거 (알루미늄 강철 건전지 포탄 용접, 사출 성형 플라스틱 건전지 포탄과 같은) 표준 구멍, 세트 압력을, 어느 정도 시간 도달하기 위하여, 압력 균형, 정밀도 차별 압력 감지기, 시간의 시험을 지키기 위하여, 차별 압력 감지기 측정하고 배의 기준을 장치 밀봉 질 방울집게 같이 포탄 재판을 기준으로 하여 검사했습니다 완벽한 체계에 있는 제품 압력 다름을, 있고.
2.2. 작업 흐름: 준비 -- 압력 -- 균형 -- 시험 -- 배출 -- 결심.
2.3. 수동으로 뜨겁 녹은 건전지를 포지셔닝 위치로 밀고, 실린더를 막고 건전지를 막거든, 감지기는 전기를 검출합니다
수영장 후에, 건전지를 죄십시오; 바다표범 어업 입을 밟고, 건전지를 밀봉하고, 인플레이션 탐지를 시작하십시오.
2.4. 건전지는 사람에 의해 죄지고, 건전지는 테스트 계기에 의해 시험됩니다. 시험 후에, 건전지는 수동으로 밀어 냅니다.
2.5. 뜨거운 융해 용접 후에 건전지: 길이: 240mm의 폭: 110mm의 간격: 40mm.
2.6. 장비의 주요 콤포넌트
|
연속되는 |
수 |
체계 |
구성합니다 |
|
|
1 |
선반 성분 |
|
|
1 세트의 |
|
용접된 해골 건축 |
래커 굽는 |
1 |
||
|
기본 판 |
강철 조각의 검게 하기 인산 처리
|
1 |
||
|
2 |
죄는 체계를 찾아내십시오 |
|
|
1 세트의 |
|
죄는 기계장치를 찾아내십시오 |
|
1 |
||
|
실린더 |
SMC |
2 |
||
|
3 |
건전지 압력 체계 |
|
|
1 세트의 |
|
건전지 압력 기계장치 |
|
1 |
||
|
실린더 |
SMC |
1 |
||
|
4 |
테스트 계기 |
|
|
1 세트의 |
|
5 |
통제 시스템 |
|
|
1 세트의 |
|
PLC |
Kunlun |
1 |
||
|
터치스크린 |
Kunlun |
1 |
2.7. 장비 기술적인 모수
|
specificationsproject |
ZBCA09A-00 |
|
|
기술적인 모수 |
효율성 (PPM) |
1 |
|
가늠자 범위 |
0 - 1.0 mpa |
|
|
의 해결책 |
1 pa 또는 0.001 ml/분 |
|
|
곡선 쇼 |
시간 누설 곡선 |
|
|
온도 조종 정확도 |
+/- 1℃ |
|
|
압축공기 체계 |
당 a에 의해 제공되는 공기 근원 |
|
|
총 힘 (kw) |
0.6kw |
|
|
정상적인 작동 힘 (kw) |
0.5kw |
|

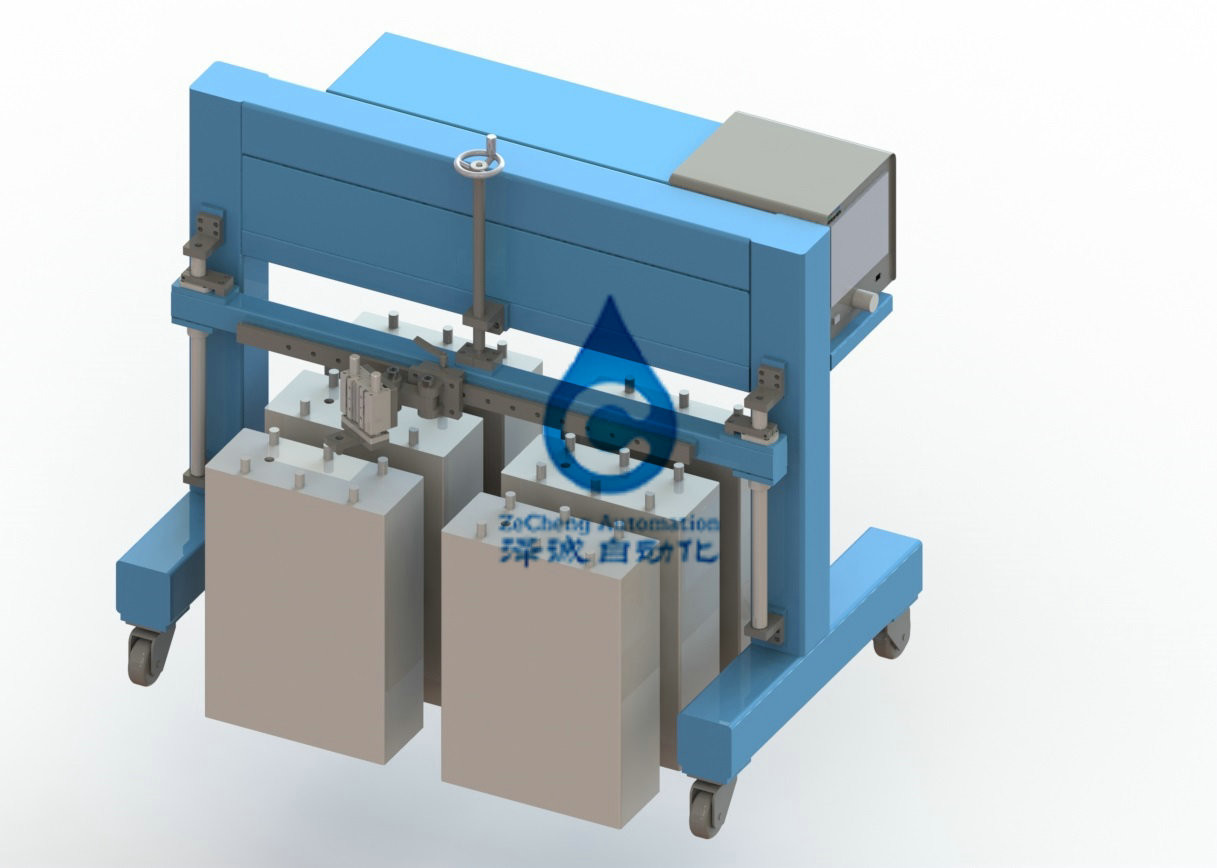

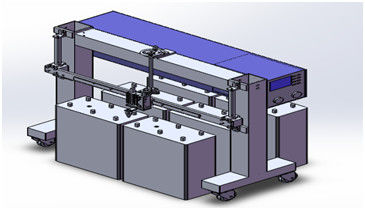

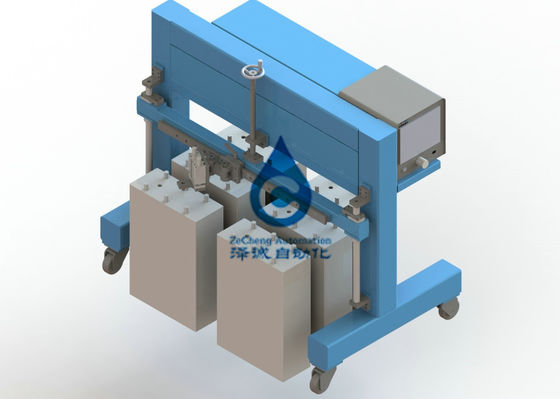

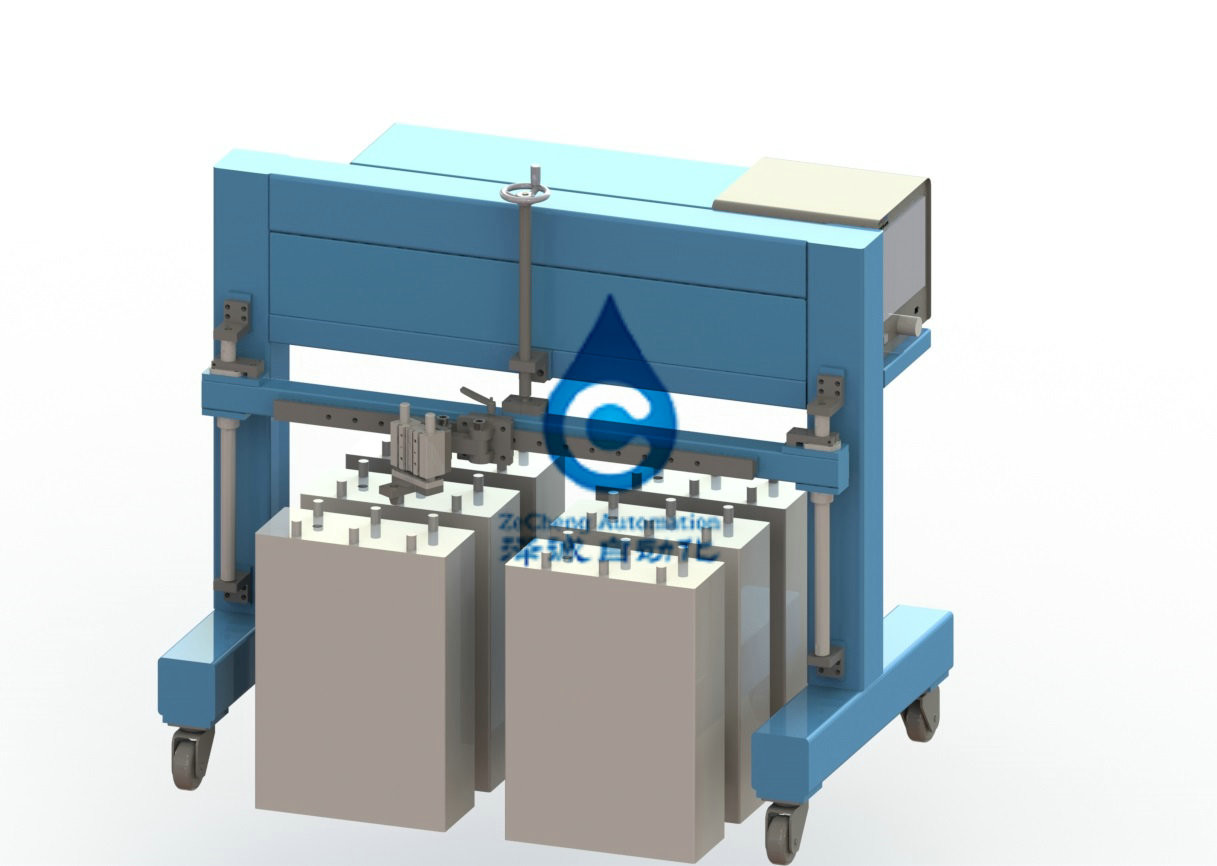

2.8. 장치 개략 전망
2.9. 주요 장비 성분의 묘사
2.9.1 건전지 포지셔닝과 죄기 체계: 수동으로 건전지를 움직일 수 있는 포지셔닝 플랫폼에 두고, 건전지를 압축하기 위하여 후방 포지셔닝 실린더를 앞으로 이동하고, 건전지 크기에 따라 정면 포지셔닝 기계장치를 조정하십시오.
2.9.2 건전지 포탄 여압 체계: 시작 스위치를 누르기 후에, 팽창식 포지셔닝 기계장치는, 연약한 고무 머리 자동적으로 밀봉할 것입니다 건전지 구멍을 밟을 것입니다, 테스트 계기는 가동되고 팽창되고, 압력은 세트 공기의 압력에 따라 필수 시간 안에 바뀔 것입니다. (위탁 시간 및 위탁 크기는 건전지 양에 따라 놓일 수 있습니다.) 다른 건전지 모형 때문에, 각 건전지의 외부 차원은, 이렇게 거기입니다 조정 나사 다르게 변화하고 부류 구획에 t 유형 조정, 빨리 그리고 편리하게 다른 폭 및 고도를 건전지의 다른 유형을 달성하기 위하여 바꿀 수 있습니다. 실린더는 건전지의 에어포켓에 밟히고, 건전지는 테스트 계기로 공기가 건전지에 의하여 새는지 검사하는 위탁됩니다. (기계장치의 이 부분은 건전지 탐지의 각종 유형을 위해 적당한 건전지 크기의 모양에 따라 조정될 수 있습니다, 조정은 편리하고 간단합니다.)
2.9.3. 시험 계기: 이 시험 계기는 시험 기사 (제품) 및 측정으로 압력 공기를 누설이 있다는 것을 검출하는 그것의 내부 압력의 변화 주사하는 시험 방법입니다. 시험 제품은 압력을 가한 공기로 첫째로 주사됩니다. 가스는 그 때 멈추어지고 과민한 차별 압력 감지기 (DPS)는 누출, 시험과 기준 사이 i.e, 차별 압력에 기인한 내부 압력 변화를 측정하기 위하여 사용됩니다.
2.9.4. 선반 체계: 120120 정연한 통행 용접 구조, 지상 굽기 페인트는, 장비 외관의 주요 색깔 gsb05-1426-2001 8 PB07 가벼운 (철) 파란 색깔입니다. 기본 판은 거울 스테인리스로 만들고, 다른 부속은 A3 강철로 도금됩니다.
2.9.5. 통제 시스템: 기계는 전기 판, 누설 스위치, dc 안정성 전력 공급 및 다른 전력 회로 성분의 통제 릴레이, 솔레노이드 벨브 제어 장치 등 장비될 것입니다. 그리고 연결관과 끝 테이블을 사용하는 외부 연결. 릴레이는 omron를 이용합니다. 다른 장비 사이 케이블 그리고 공기 도관은 아래에 타전하고 배관됩니다.
협력 투입
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(장비의 선적의 날짜에서 1개의) 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
