1, 장비 이름 및 기술적인 모수

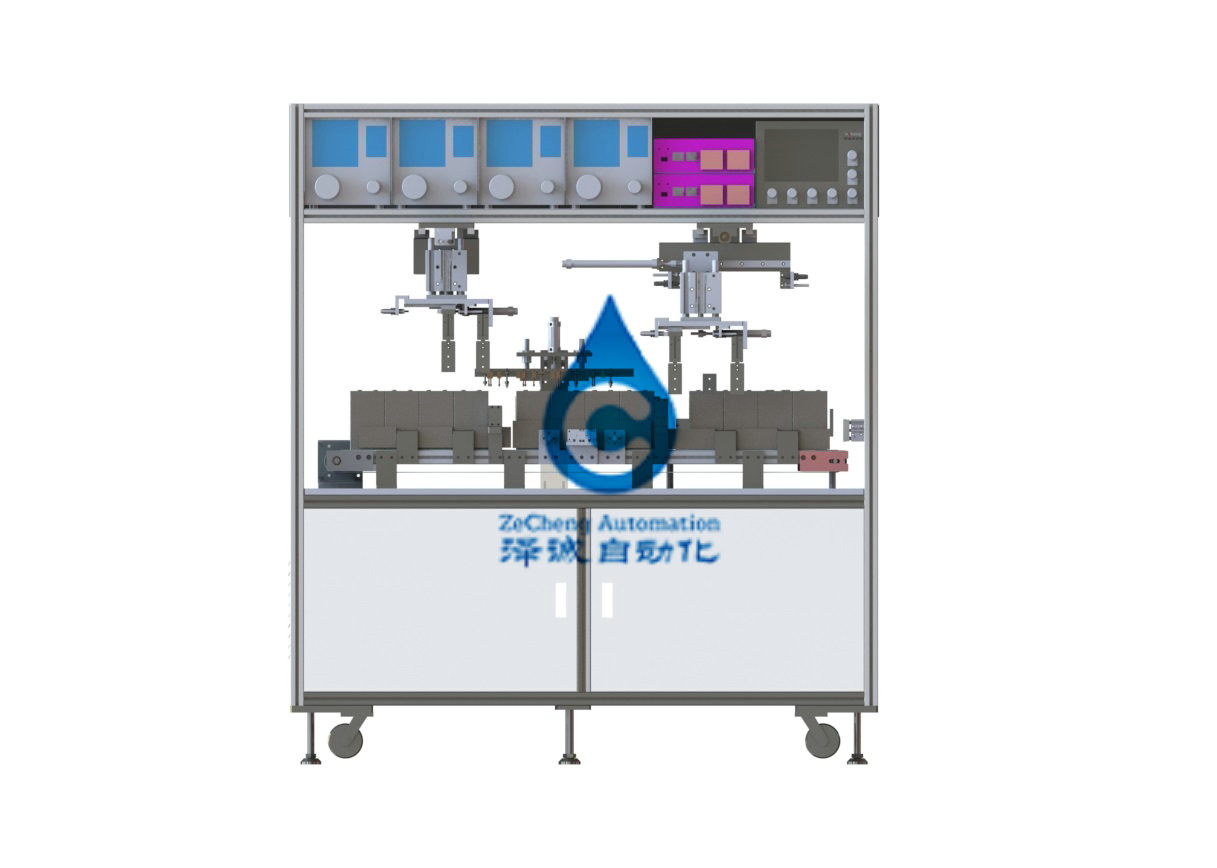

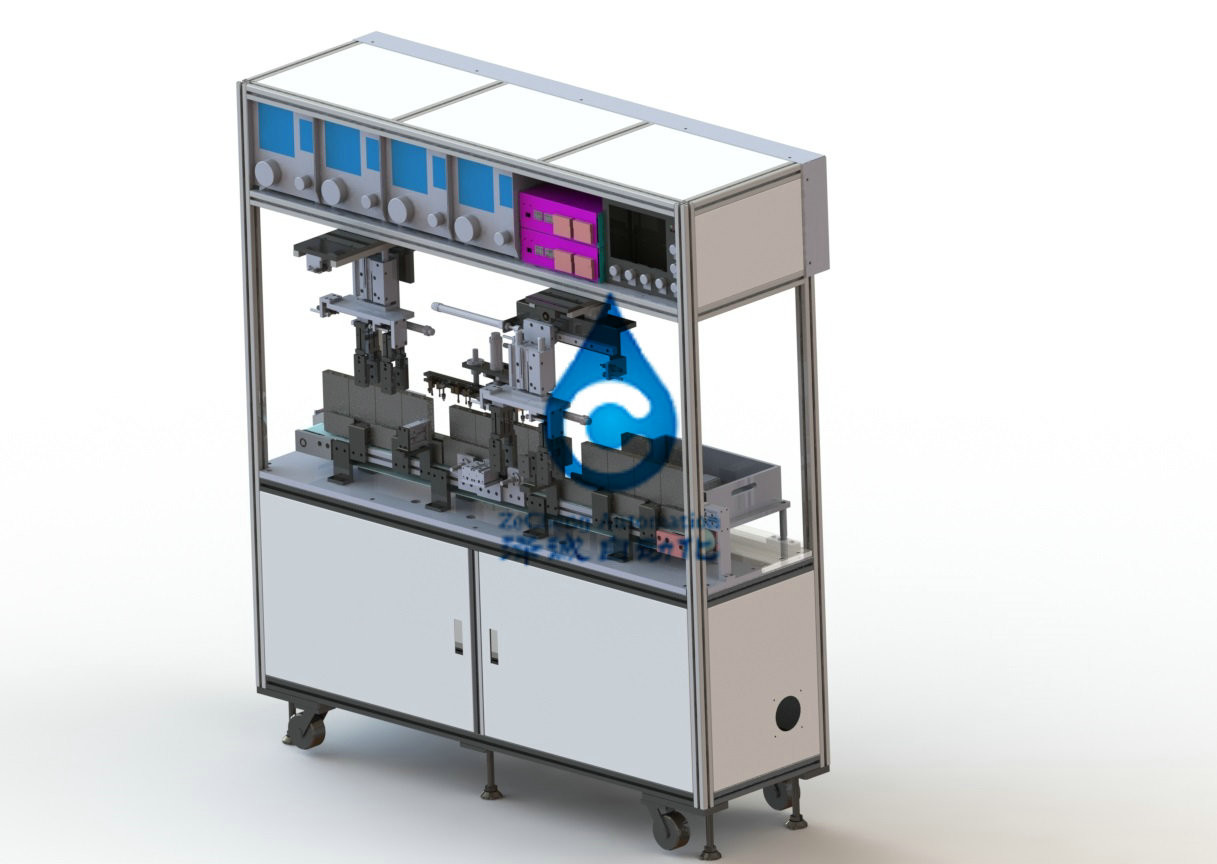

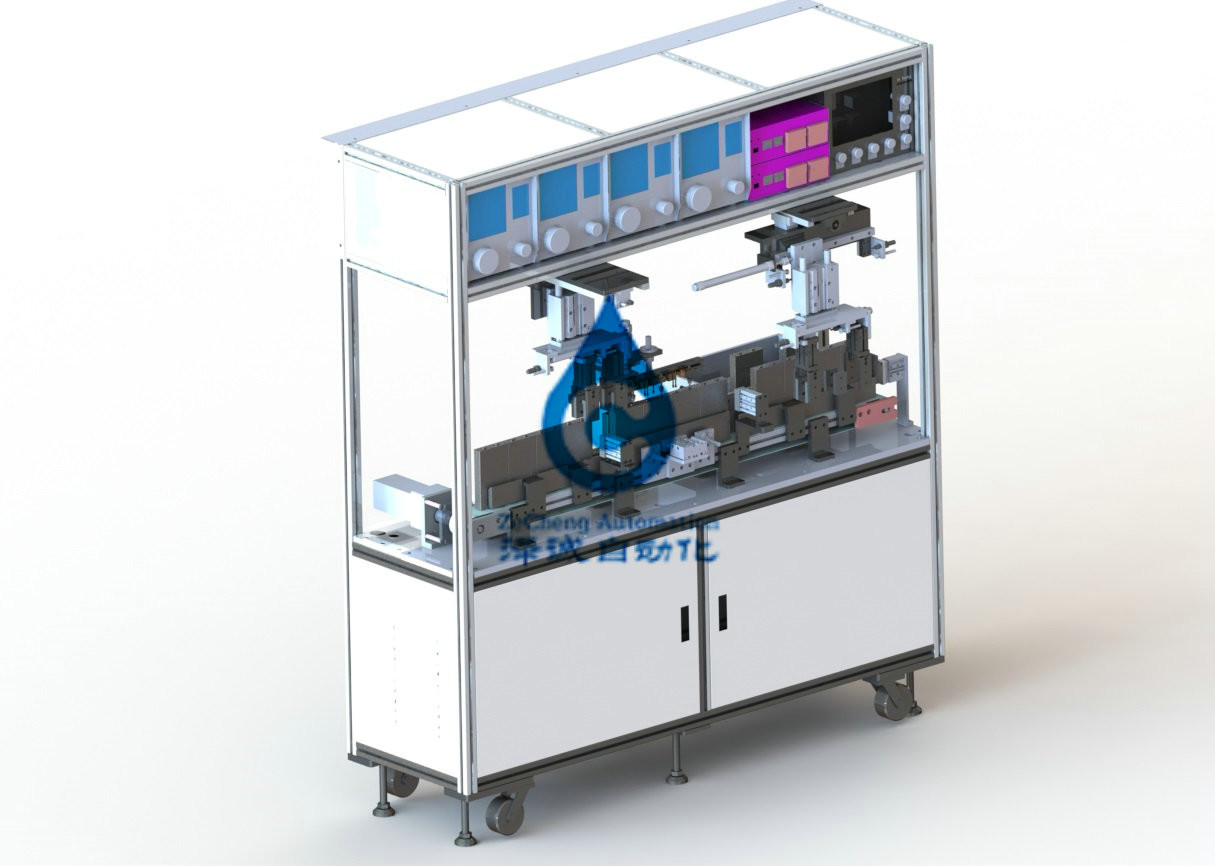

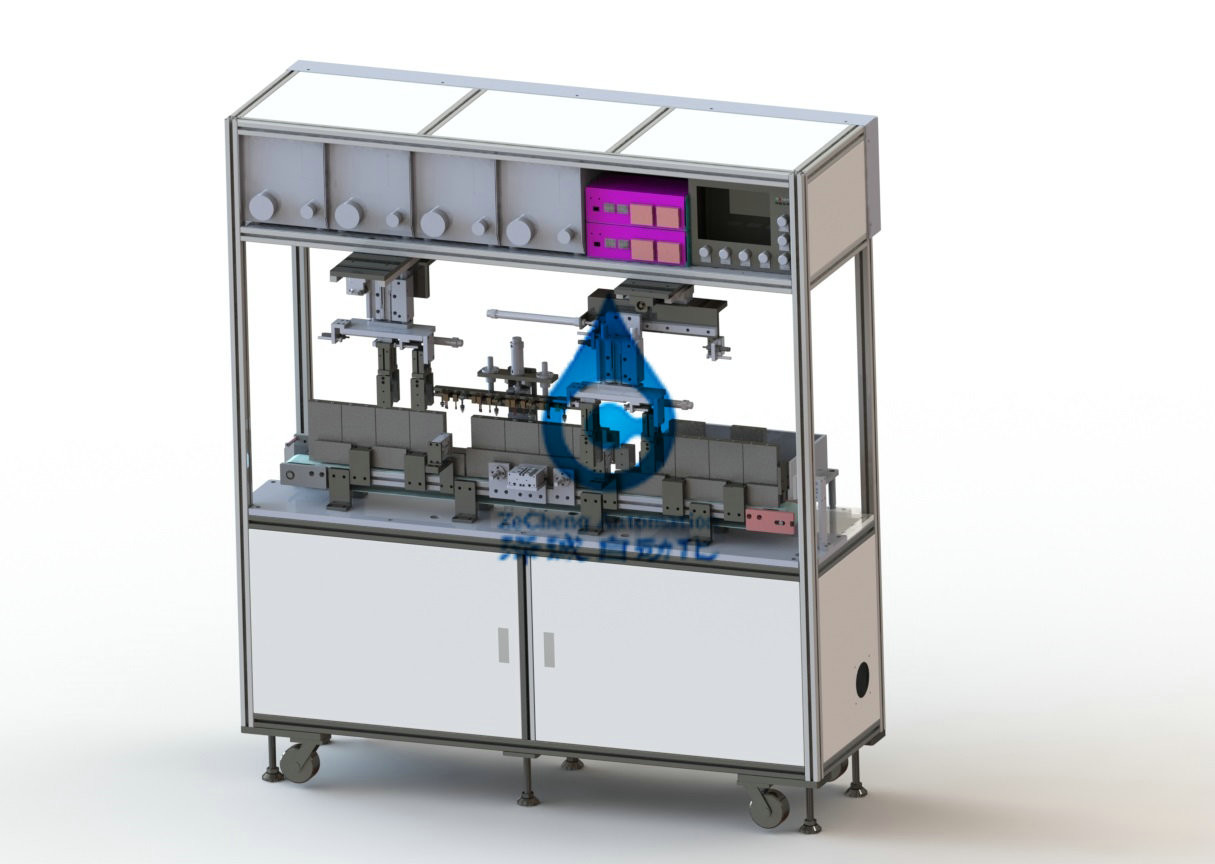

1.1, 장비 이름 및 외관: 누설 탐지 기계는, 장비의 외부 색깔 온난한 회색 1C (국제 기준)입니다.
1.2는 제품 크기를 시험합니다
| 간격 (mm) | 폭 (mm) | Hight (mm) | |
| 생산 | 20 | 100 | 142 |
주: 장치는 20-25mm의 간격 범위, 90-100mm의 폭 및 130-170mm의 고도를 가진 건전지 모형의 엇바꾸기를 지원합니다
1.3 기술적인 모수
|
품목 |
||
| 1 | 효율성 | ≥17PPM (진공 시간, 2개의 선 효율성에 달려 있습니다) |
| 2 | 힘 | 0.9KW |
| 3 | 개략 (L*W*H) | 1700*500*1800 |
| 4 | 누출 시험 모드 | 부정 압력 미분 |
| 5 | 누설 시험 압력 | -90-0KPa |
| 6 | 측정 누설 시험 정확도 | 10Pa |
| 7 | 단락 시험 전압 범위 | DC200-600V±2%; |
| 8 | 단락 시험 저항 | 100K-10MΩ |
| 9 | 단락 시험 정확도 | ±5% |
2의 성능 특성
2.1는 기계 정연한 알루미늄 포탄 리튬 이온 힘 건전지의 부정 압력 누설 탐지 그리고 단락 시험을 위해 적당합니다.
누출 탐지의 2.2 일 원리: 밀봉된 약실은 압력 다름의 상태 하에서 부정 압력 시험을 위해 사이 안쪽으로 그리고 밖에 이용됩니다. 알루미늄 포탄에는 빈약한 용접 및 경미한 누설이 있는 경우에, 탐지 정확도는 정밀도 압력 감지기를 통해서 1Pa를 도달할 수 있습니다.
2.3 단락 시험: DC200-600를 위한 검사자 시험 전압을 단락시키십시오 - v의 100-10 m Ω를 위한, 그리고 양극과 포탄의 출력의 완료 후에 시험을 가진 가변 저항은 기능입니다.
4개의 건전지가 2.4에 의하여 동시에 찾아내고 죄고, 누설 탐지를 지휘하고 시험을 동시에 단락시킵니다.
2.5는 폐기물 상자로 조작자 자동적으로 자격이 없는 시험을 (를 포함하여 누설 탐지 및 자격이 없는 단 하나 건전지의 시험을 단락시키기 위하여) 제거할 것입니다.
5의 제품 사용 환경
5.1 압축공기: 0.4 ~ 0.6mpa (4-6kgf/cm2는), 압축공기의 흐름율 10L/분입니다, 이용 비율은 50%입니다.
5.2 주위 온도: 20 ~ 35℃.
5.3 상대 습도: 5 ~ 55% 시간.
5.4 전력 공급: AC220V의 단 하나 단계; 전압 동요는 ±10% 보다 적은입니다; 전력 공급: 1KVA.
5.5 시험 압력: 20-200kpa;
