1의 단면도

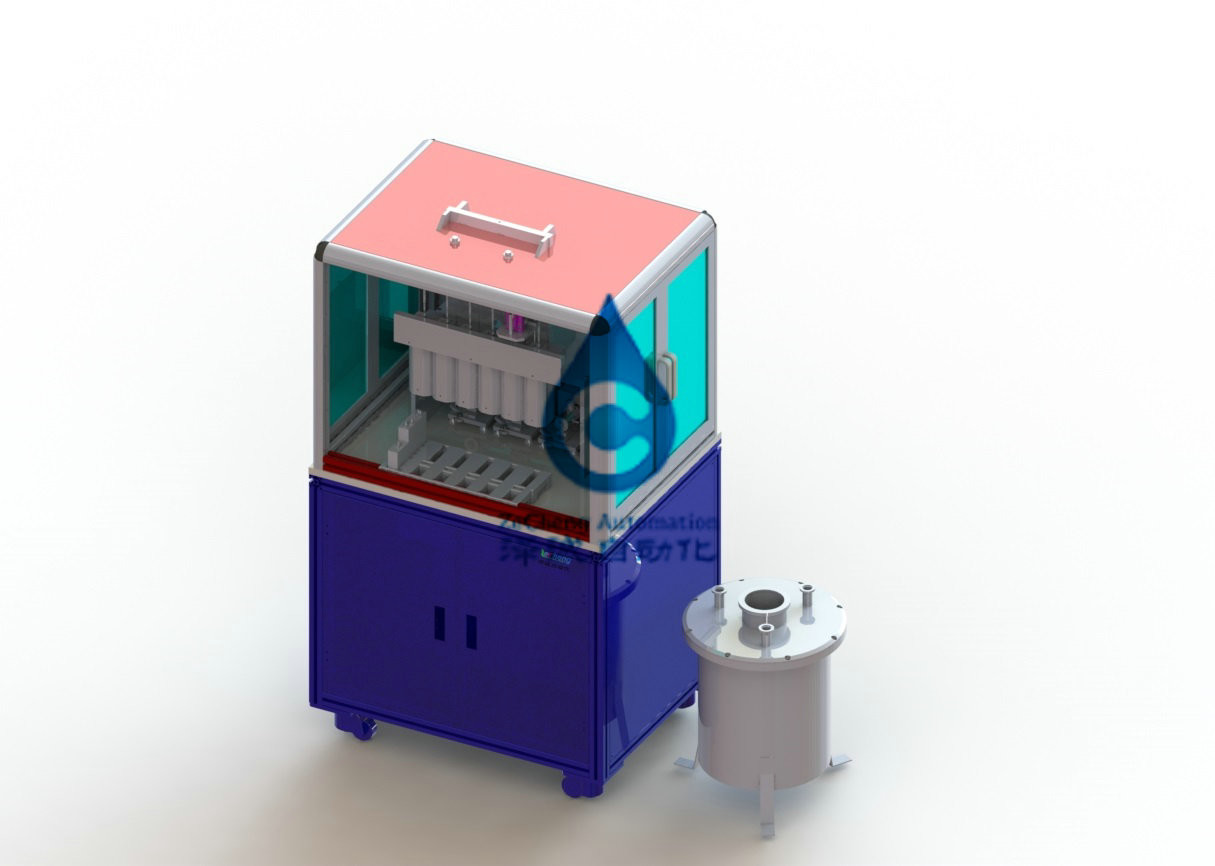

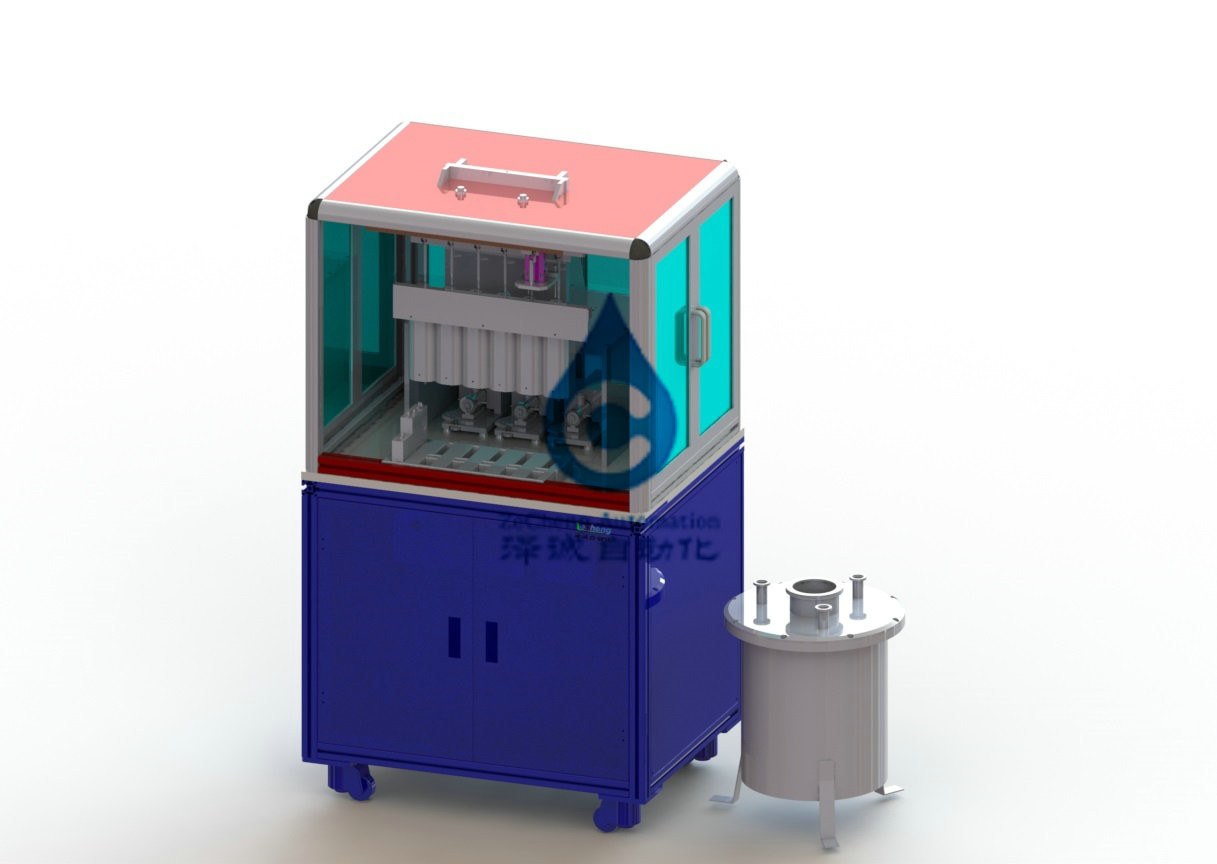

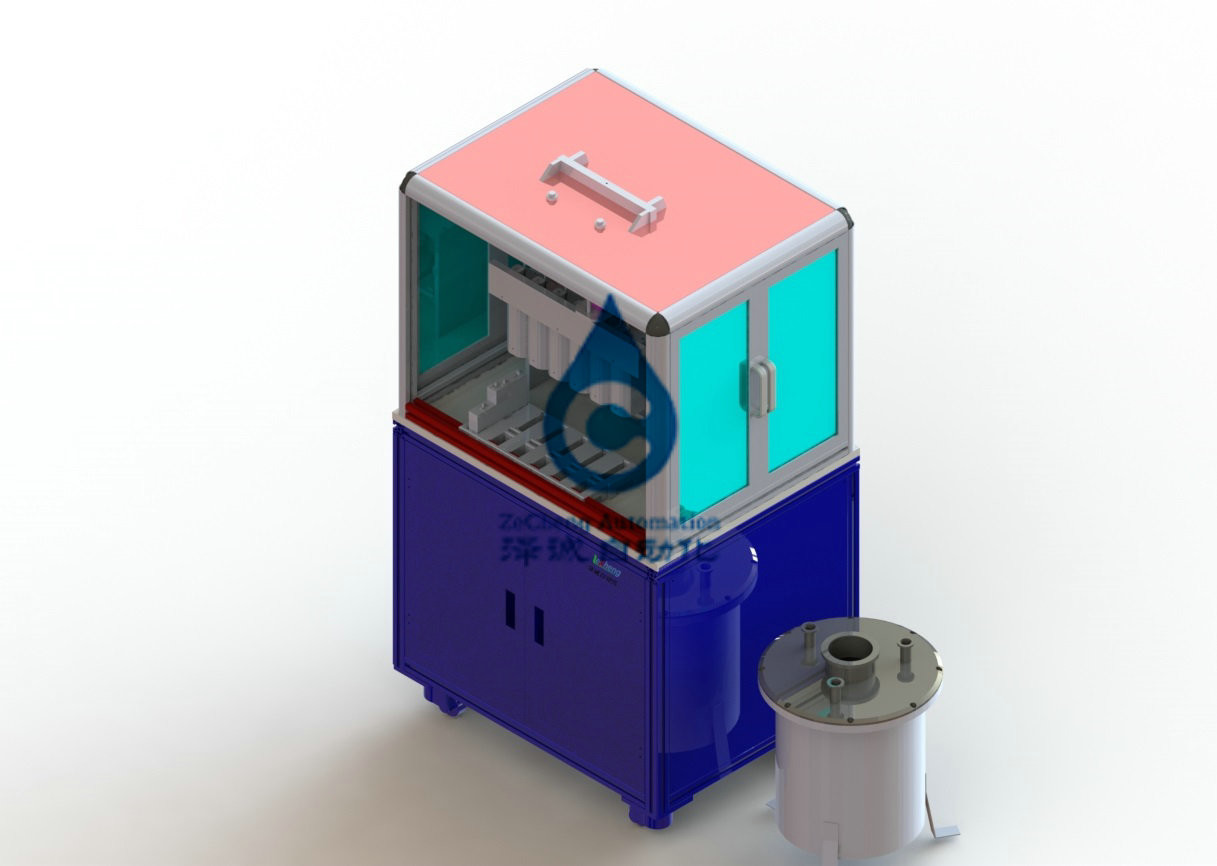

장치는 건전지의 자동 장전식 액체 주입을 위해 적당합니다. 액체 주입 바늘은 시렁 탱크에 액체 주입구로 수동으로 끼워넣고, 액체는 흡입, 자동적인 진공 적출 및 자동적인 압력의 방법으로 주사됩니다.
2. 원료 및 성분
1. 제품 크기:
| 건전지 모형 | W | L | H | H1 (A 란) | S (극 란과 주입구 사이 거리) |
| 단위: mm | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3. 가공 필요조건 및 모수
3.1. 표본은 첫째로 진공 청소기로 청소되고 액체로 그 후에 주사됩니다, 그 후에 액체로 한 번 주사해, 및 그 후에 진공 및 압력 번갈아 주입 후에 둡니다. 흡수 견실함은 좋습니다, 균등성은 좋습니다, 효율성은 높습니다, 정밀도는 높, 가동은 편리합니다 믿을 수 있습니다.
3.2. 액체 주입 과정: 건전지 진공 적출 → 정밀도 건전지 진공 상태, 전해질 유입 및 흡수 → 자동적인 압력의 낮은 진공 대체 공전에 있는 액체 주입 펌프 양이 많은 액체 주입 →;
3.3. 액체 주입 양 0-200g는 조정될 수 있습니다
3.4. 주입 정확도 ±0.5%
3.5. 액체 주입 효율성: 2ppm (실제적인 효율성은 주사된 액체와 진공 시간 양에 따라 결의가 굳습니다)
3.6 액체 주입 양 CPK > 1.3
4. 장비 필요조건
4.1. 그것에는 양수하는 진공의 기능, 전해질 양이 많은 주입이 있고 압력을 가한 급속한 주입의 기능이 압력 선정될 수 있는 압력을 가한 급속한 주입은, 놓이고
4.2. 최소한도 진공관 직경은 12mm 보다 적은이 아니, 주요 관은 25mm 보다 적은이 아닐 것입니다
4.3는 제품, 전해질 부속 아닙니다와 접촉하여서만 진공관 입니다.
4.4 가동 필요조건: 장비 수동에게 먹이기의 액체 주입 구멍, 액체 주입 양수하는, 자동적인 진공 액체 주입 후에 수동에게 먹이기의 줄맞춤.
4.4.1 장비 수동에게 먹이고는 그리고 액체 주입 구멍 줄맞춤: 가동 과정은 건전지 외관 및 액체 주입 구멍에 손상을 초래할 수 없는 장식새김 포지셔닝을 채택합니다,
4.4.2 자동적인 진공 주입:
4.4.3 정확한 미터로 재는 펌프는 건전지 액체 주입을 위해 사용됩니다. 액체 주입 총계는 0g에서 200g에 조정가능하, 액체 주입 정밀도는 ±0.5%이기 위하여 보장됩니다.
액체 주입이 선정될 수 있기 선택 20~1000Pa와 더불어 전에 4.4.4, 도달될 진공 정도.
4.4.5는 액체 주입 도중 전해질 살포되거나 샐 것입니다.
4.4.6 조정가능한 서 있는 시간: 주입 시간을 감소시키기 위하여는, 장치는 빠른 압력을 가한 주입의 기능을 유지합니다.
액체 주입 후에 비우는 4.4.7 설명서: 적재하고 내리기를 위해 간단하고 그리고 편리하다.
4, 장비의 근무 조건
4.1 전력 공급: 단 하나 단계 AC220V의 전압 변동 범위: ± 10%;
4.2. 압축공기: 0.4-0.6mpa;
4.3. 주위 온도: 20-35℃;
4.4. 상대 습도: 30-55% HR;
4.5는 거기 위치에 부식성 가스, 액체 또는 폭발성 가스가 아닙니다.
