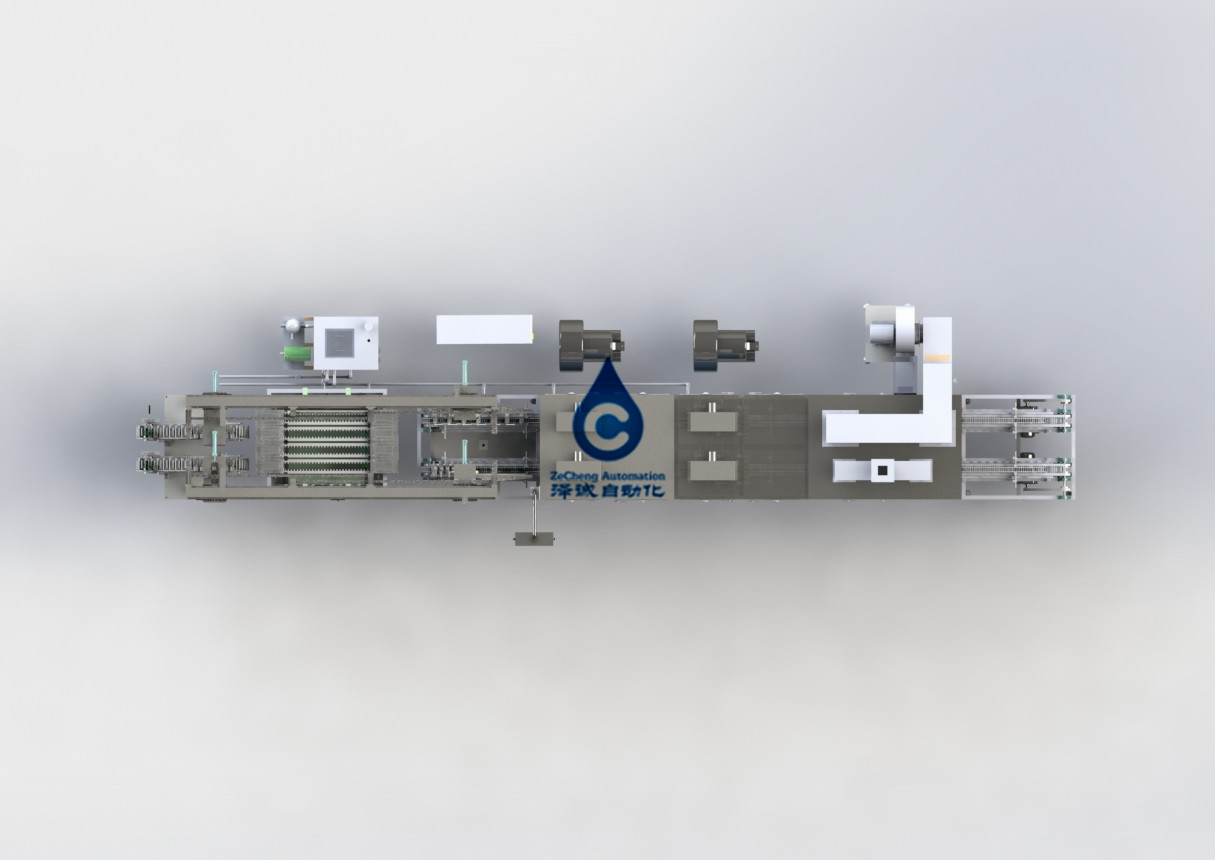

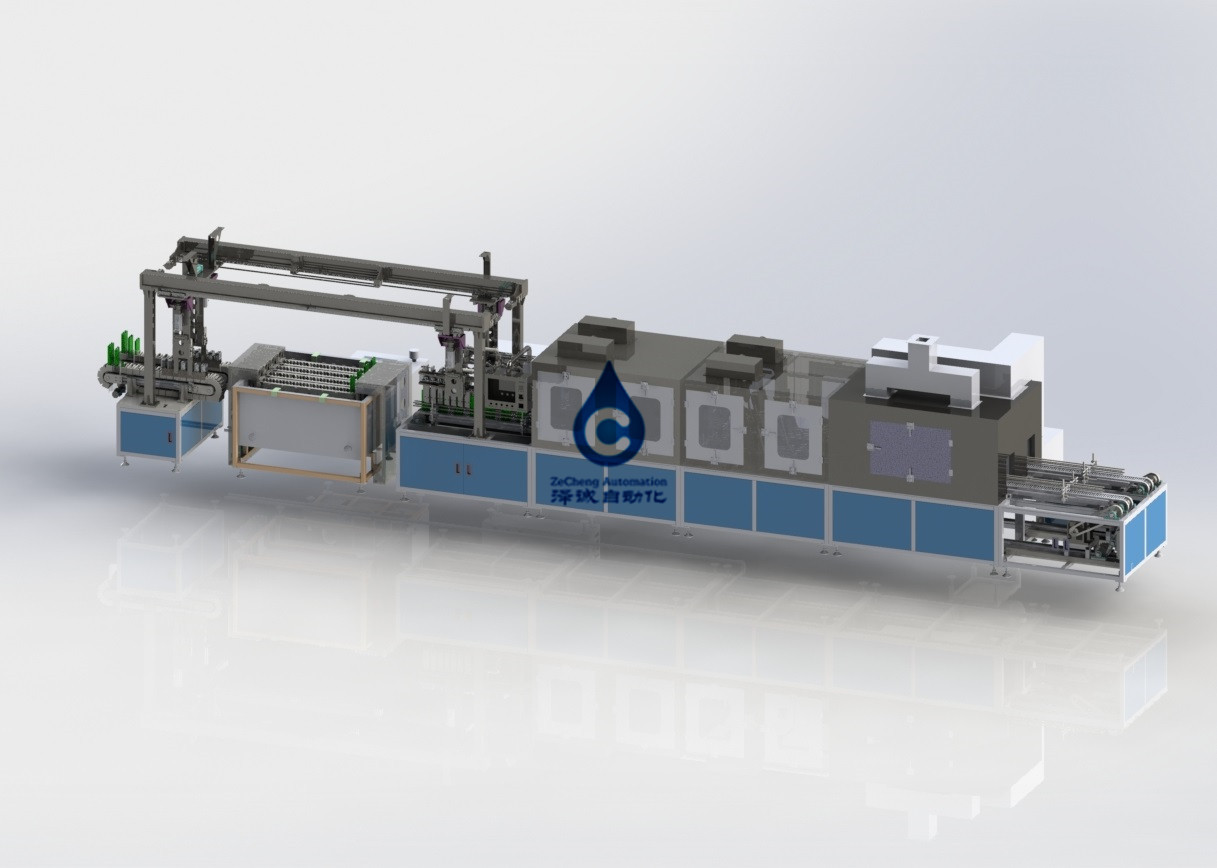

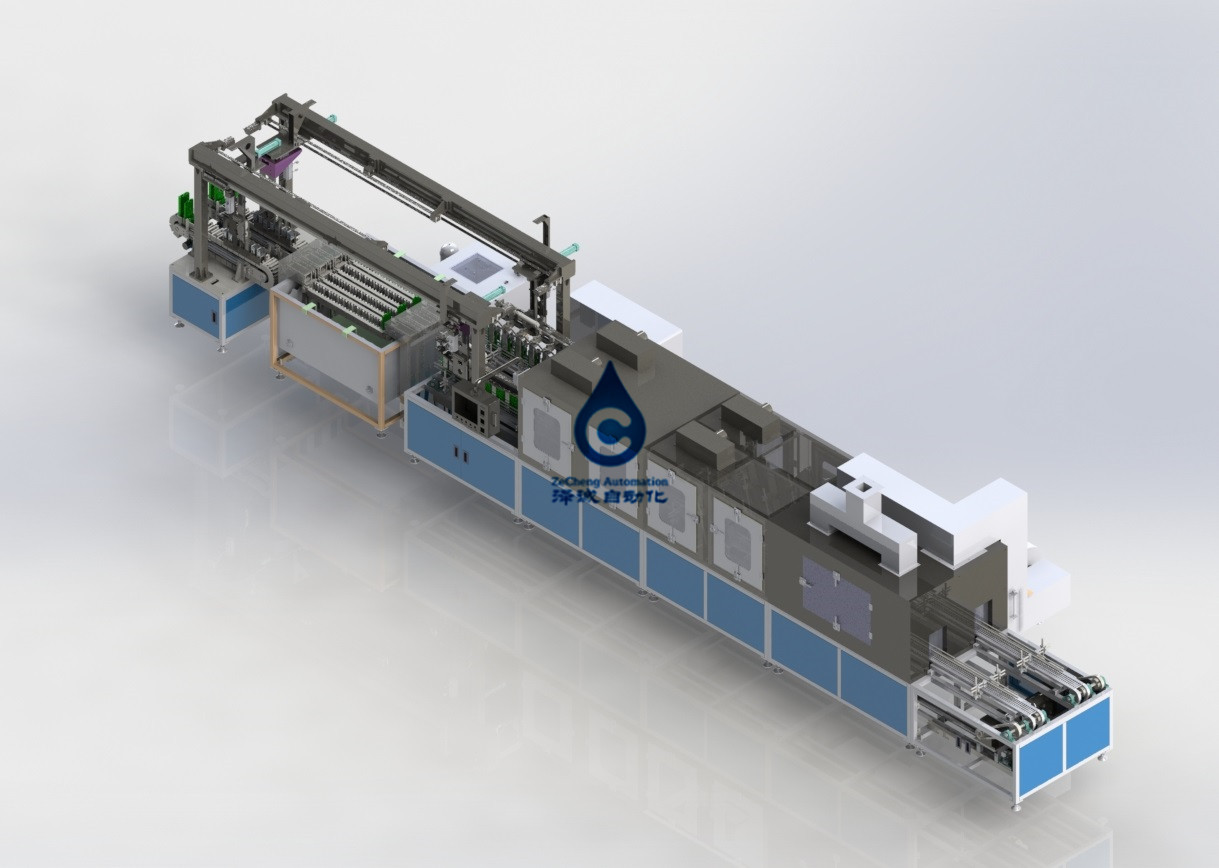

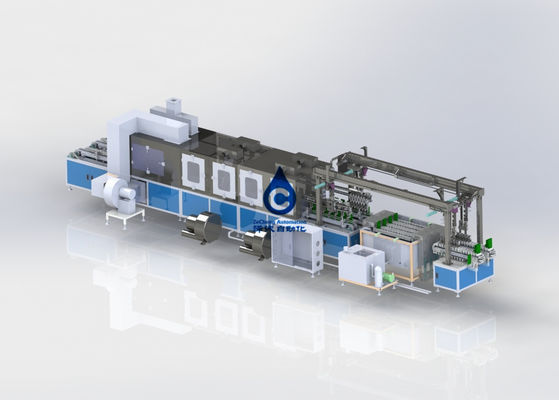

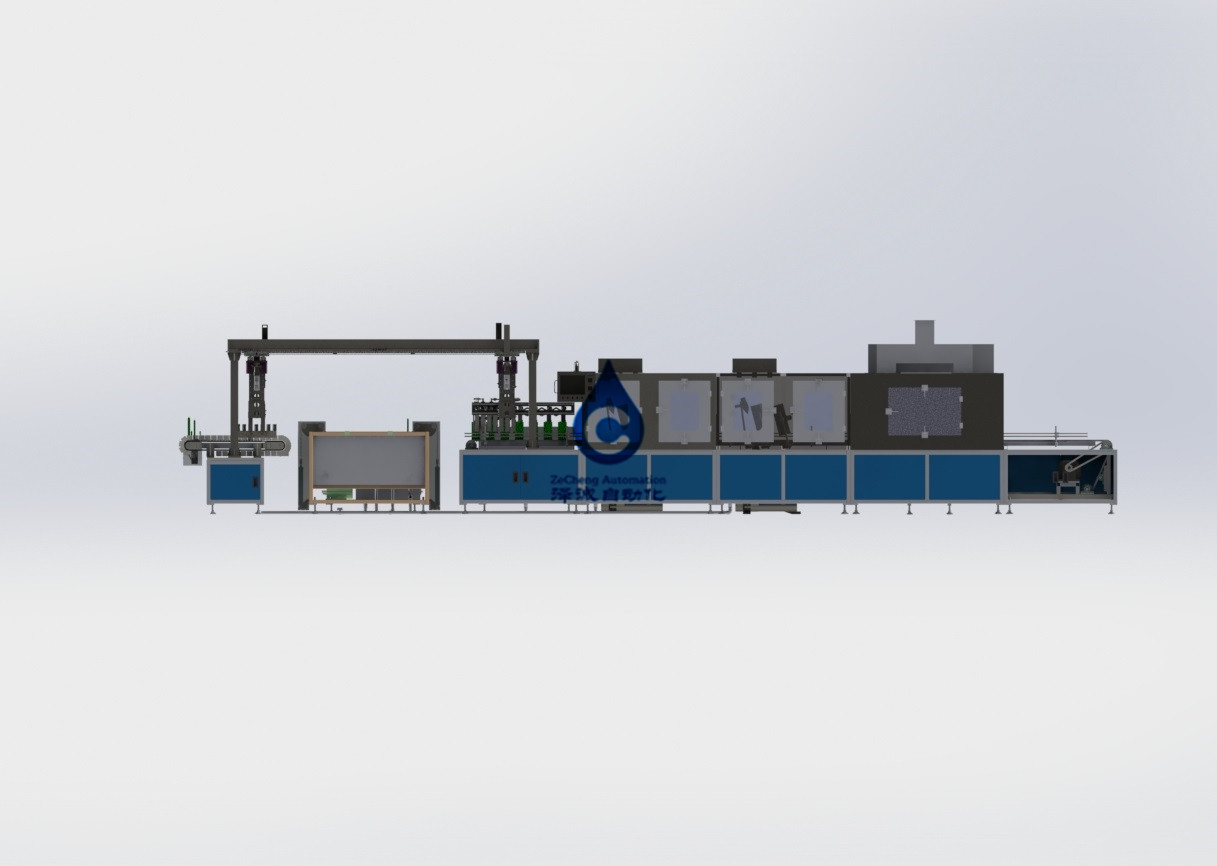

장비를 청소하는 리튬 배터리 생산 라인 고압살포
1. 배터리 세정과 건조 시스템 :
이 체계의 주요 기능은 다음과 같습니다 : 밀폐 전지는 초음파 세척을 위한 초음파 클리닝 탬크에 사로잡히고 세정된 배터리 코어가 공급 씨스템을 말려 에어샤워의 컨베이어 벨트에 위치합니다. 컨베이어 벨트는 연속하여 에어샤워와 건조를 통하여 물을 배터리 표면으로 닦기 위해 배터리를 운전합니다.
배터리 세정과 건조 시스템은 주로 다음을 포함합니다 : 크리닝 장치 공급과 언로딩 시스템의 1 일련, 배터리 세정 시스템의 1 일련, 공급 씨스템을 말리는 에어샤워의 1 일련.
2. 크리닝 장치의 하역 시스템 :
시스템은 다음을 포함합니다 : 풀 벨트에게 1, 조종자 1 세트를 공급하면서, 조종자 1 세트, 1 세트 조종자 브라켓을 공급하, 보호 커버 1 세트를 공급하기.
3. 공급과 그림 벨트 : 컨베이어 벨트의 1개 세트, 전달 보조 레일의 4개 세트, 소재 실린더의 2개 세트, 실린더를 배치한 물질의 4개 세트, 1개 프레임, 1개 컨베잉 모터와 1개의 전이 챔버를 포함하여 ;
4. 기술적 요구 :
4.1 전송 속도 0-1000mm/min은 조정될 수 있습니다
4.2 스테인레스 강 보조 레일은 SUS304의 미러 스테인레스 강 강관을 채택하고 자리를 배치하는 보조 레일의 소재가 SUS304 스테인레스 강입니다
4.3 배터리에 대한 스크래치와 손상은 물질 블로킹과 분리의 실린더에 허용되지 않습니다 ;
4.4 컨베이어 벨트가 건조 룸을 통과할 때, 전이 챔버는 드라이링 가스 누출을 건조 룸에 위치시키기 위해 컨베이어 벨트에 설정될 것입니다 ;
4.5 지지물질 요구조건은 SUS304 스테인레스 강입니다 ;
4.6 조종자의 그리퍼를 위한 재료 요구사항은 PE입니다 ;
4.7 조종자의 x-축 방향의 반복적 움직임 정확도는 ±0.1mm입니다
4.8 y-축 방향에서 조종자의 반복적 움직임 정확성은 ±0.1mm입니다
4.9 Z 축 방향 ±0.1mm의 조종자의 반복적 움직임 정확도
배터리 그리퍼와 전지 하락 =0%의 가능성
5.구성 목록
| 일연번호 | 더의 이름 | 수의 | 브랜드 |
| 하역 조종자 | 서보 모터 | 5 | 파나소닉 |
| 동기 전동 벨트 | 5 | 미수미 | |
| 리니어 가이드 | 12 | HIWIN | |
| 스크루 | 2 | HIWIN | |
| 클램핑 실린더 | 8 | SMC | |
| 손가락 | 8 | 비표준 처리 | |
| 광전 스위치를 제한하세요 | 18 | 파나소닉 | |
| 결합 | 4 | 쿠데타 - 링크 | |
| 이동 모국 장치 플레이트 | 2 | 비표준 처리 | |
| 피딩존 | 스테인레스 강 컨베이어 체인 플레이트 | 1 | 비표준 처리 |
| 컨베이어 필름의 구멍이 걸리는 톱니바퀴 | 2 | 비표준 처리 | |
| 컨베이어 모터 | 1 | 조사관 | |
| 스테인레스 강 가드 레일 | 4 | 비표준 처리 | |
| 보조 레일 조인트 | 20 | 비표준 처리 | |
| 보조 레일 탑재 | 10 | 비표준 처리 | |
| 가이드 리니어 베어링 | 4 | 미수미 | |
| 클램핑 실린더 | 1 | SMC | |
| 관리 떨어져 있는 실린더 | 1 | SMC | |
| 배플 플레이트 | 1 | 비표준 처리 | |
| 클램핑 블록 | 2 | 비표준 처리 | |
| 일률적으로 | 4 | 비표준 처리 | |
| 분리 소재는 실린더를 답니다 | 4 | SMC | |
| 가이드 리니어 베어링 | 8 | 미수미 | |
| 스텐츠 | 스텐츠 | 1 | 비표준 처리 |
| 변화 탱크 | 변화 탱크 | 1 | 비표준 처리 |
| 차폐성 | 차폐성 | 1 | 비표준 처리 |
6. 협력 갱신
1. 신 장비 약속
고객들에게 제공된 상품이 브랜드 뉴, 완전하고 사용하지 않은 장비이라는 것을 우리의 회사는 보장합니다.
2. 기밀성 갱신
어떠한 당의 서면 허가 없이, 상대편의 관련된 도면, 기술 정보, 사업 정보와 다른 기업 비밀과 기술적 비밀이 어쨌든 제 3자들로 누출되지 않아야 하기로 우리의 회사는 약속합니다.
3. 애프터 서비스 갱신
(1) 장비, 파티 비의 선적일로부터의 2개월이 장비가 결점이 있을 때 일년 이내에 적시이고 무료 보증에서 비인간 잘못에 책임이 있다고, 판매 후 서비스 직원은 고지를 받은 후 2 시간 이내에 대응할 것입니다. 상황에 따르면, 병력은 48 시간 이내에 적소에 있어야 합니다. 60 시간까지는, 구매자에 의해 생산의 연속성을 보장하고 ;
(2) 장비가 보증 기간 지나간 후, 문제가 있다면 양당은 그것을 전달하고 상대합니다. 필요하다면, 판매 후 인사는 그것을 수리하기 위해 보내지고 단지 비용이 고발될 것입니다. 즈에
(3) 양당에 의해 서명된 계약과 세부 협정에 명기된 보증 기간 동안, 회사는 자사 제품의 일반적 사용 동안 인적 피해에 의해 초래되지 않는 품질 문제를 위한 보증을 제공할 것입니다.
