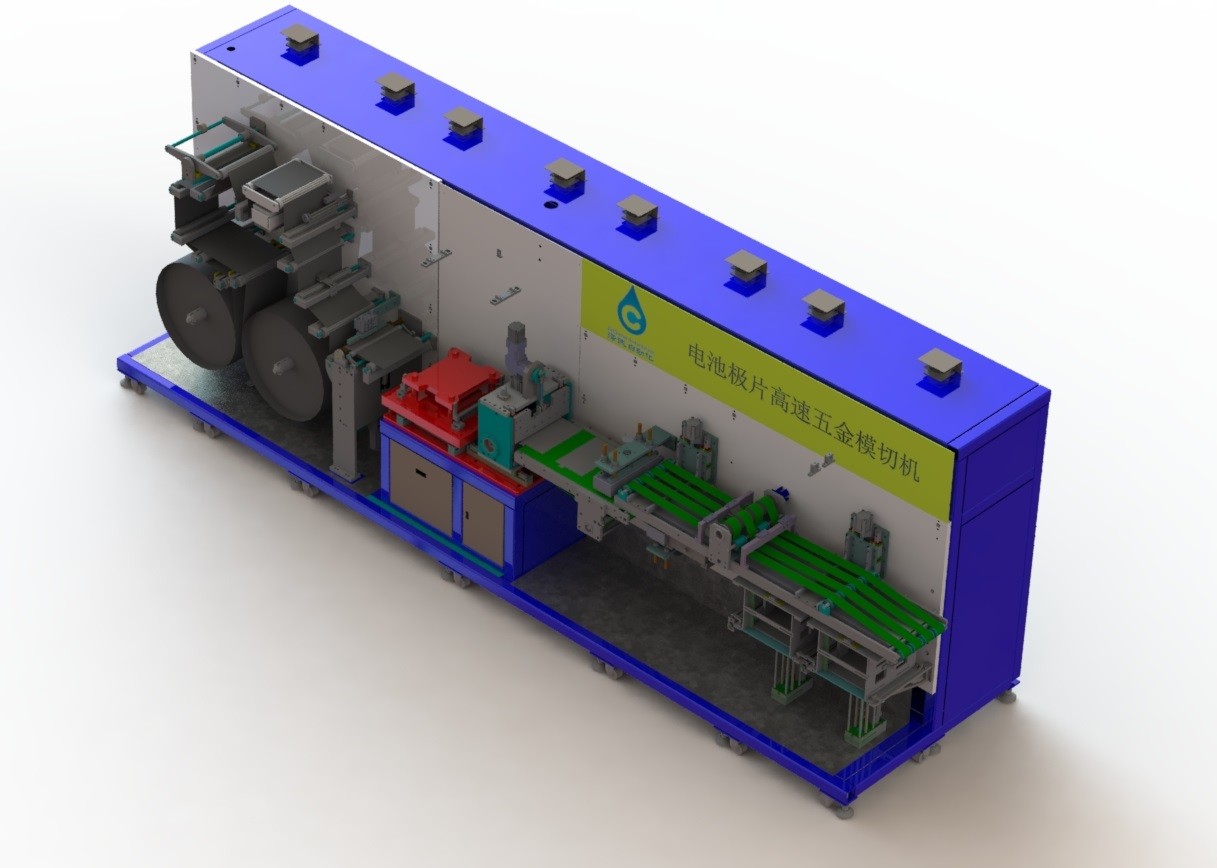

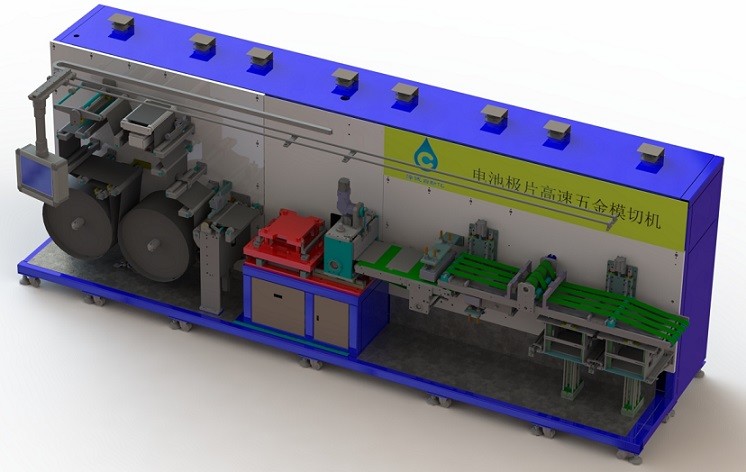

리튬 배터리 생산 라인 배터리 금속 다이용 고속 다이 커팅 머신
1, 장비 설명:
1.1, 장비 프로필:
이 장비는 라미네이션 유형 리튬 이온 배터리 극 금속 금형 슬라이싱 공정을 완료하고 연속 코일 재료를 단일 극으로 절단합니다. 장치에 설치된 인공 롤 극 롤링 팽창식 샤프트, 장치는 자동으로 볼륨을 넣고 압연 공정의 정류 메커니즘을 자동 조정을 수행하고 장력 제어 시스템을 통해 극 조각의 장력을 제어합니다. 서보 메커니즘은 판금 다이 커팅 스테이션으로 이송되며 하드웨어 다이는 극도로 귀 및 아크 각도 절단 성형, 절단 칼로 절단 위치를 단일 극 조각으로 절단한 다음 먼지 제거에 사용합니다. 단일 폴 피스의 CCD 감지 플레이트 표면 품질 및 치수를 통해 불량 제품이 폐기물 상자에 떨어졌고 부적합한 재료가 재료 수집 상자로 보내졌습니다.

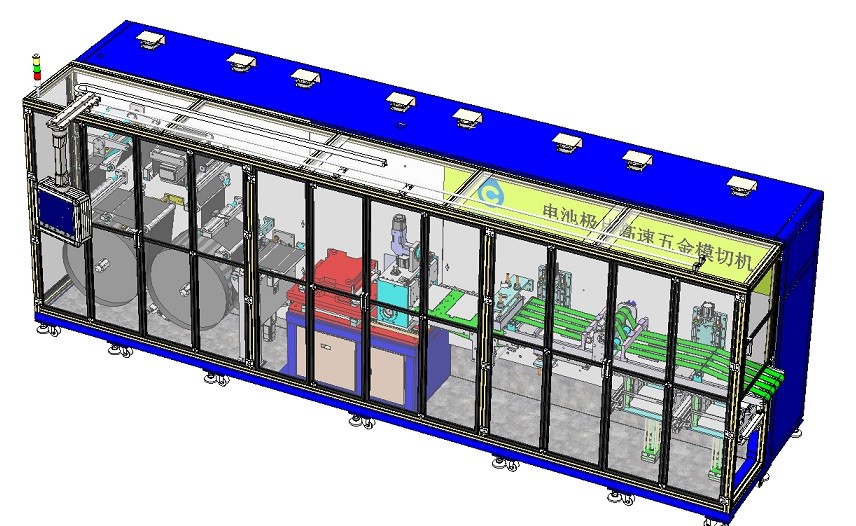

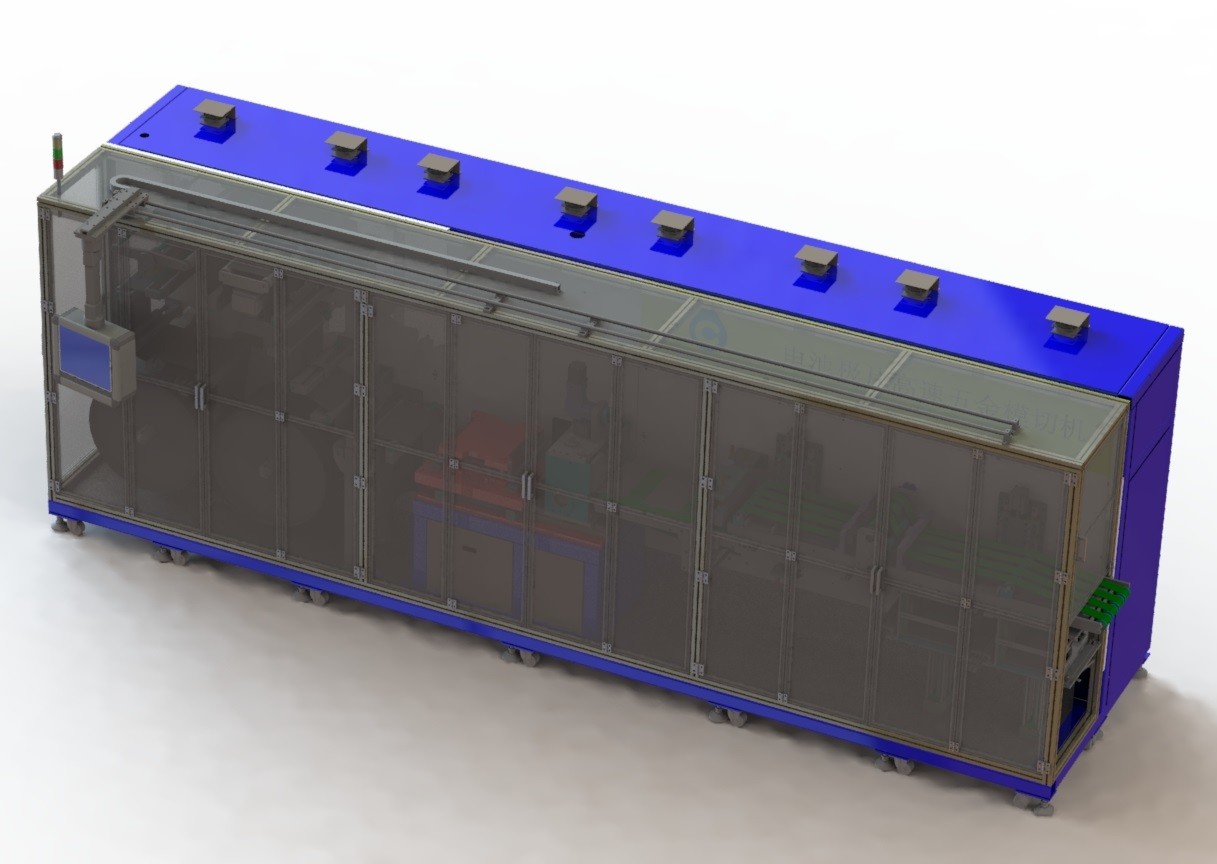

1.2 장비외형치수 : 전체치수(mm) : 길이 * 폭 * 높이 7500*1780*2395 (보호덮개 및 청소기 포함) 장비중량 : 6500KG
2, 장비 적응 범위 및 기술 매개변수
2.1 적응형 재료의 사양은 다음과 같습니다.
|
명세서 안건 |
ZCCE01B-00 | ||
| 재료 사양 | 폴 피스 | 길이(mm) | 코일 |
| 폭/공차(mm) | 100~300/0.2 | ||
| 두께/공차(mm) | 0.05~0.25/0.005 | ||
| 가장 큰 직경(mm) | φ650 | ||
| 내경(mm) | φ152.4mm(6") | ||
| 코일의 최대 무게 | 250kg | ||
2.3 장비의 기술 매개변수 및 기능:
2.3.1 장비 기술 매개변수:
|
사양 안건 |
기술적인 매개변수 |
| 능률 | ＞180ppm |
| 극폭 W 범위/정밀도 | 80-250mm/±0.2mm |
| 극 높이 H 범위/정확도 | 100-280mm/±0.2mm |
| 극지 귀 어깨 너비 Dt 범위/정확도 | 5-50mm/±0.25mm |
| 폴라 이어 너비 Wt 범위/정확도 | 10-100mm/±0.2mm |
| 극지 높이 Ht 범위/정확도 | 10-30mm/±0.5mm(수입물량에 따라 다름) |
| 하드웨어 금형의 총 수명 | ＞100000시간 |
| Grain rate (단지 장비에 의한 고장) | ≥98% |
| 적격 요율(불량 입고 자재 제외) | ≥99.5% |
4, 장비 작동 환경
4.1.전력 공급: 삼상 380V; 전압 변동은 ±10% 미만; 장비의 최대 전력은 16kw;
4.2.가스 요구 사항: 공기 소스 압력(압축 공기) > 6 kg/cm2, 최대 소비량 50L/min, 건조;
4.3.장비의 총 중량: 6500kg;
4.4.플랜트 바닥 베어링: > 800kg/㎡;
4.5.주변 온도: 20 ~ 35℃;
4.6.상대 습도: 5 ~ 55% HR;
4.7.운영 환경 요구 사항: 환경 청정도는 100,000 이상이어야 하며 현장에 부식성 가스, 액체 또는 폭발성 가스가 없어야 합니다.
