아연 니켈 배터리 플레이트 조립 라인 25 킬로볼트 암페어 AC220V

카드뮴 니켈 배터리, 철 니켈 배터리, 아연 니켈 배터리 플레이트 조립 라인, 조립 라인



1. 백 배터리 플레이트 조립 라인 설계 요구 사항
기능
1.1, 장치가 용접기 송리아오크오우를 형성하는 자동 스틸 박스로의 강철 벨트가 할 수있는 기계, 인공 웨어에 자동적으로 부피 코일 강철 벨트를 넣을 것입니다, 그것에 의해 강철 벨트 압축 성형을 줄이면서, 변수를 정하기 위한 (Ｕ의 모양을 형성하는 것 뒤에 강철 벨트가 근육입니다) 자동 피드 조종자 압력 철강 (고객에 의해 요구된 강철 밴드 시어링 길이) 제품으로.대기, 보강 조종자 레크레이마를 파악합니다.강철 시트 박스는 다이얼의 공급에 있는 조종자 자동 집게삽 심지어 강판제 상승하는 스테퍼 모터 작용이 포워드를 기대하고 걸리게 했고 그래브 바 조종자, 자동용접을 기대하고, 자동 주조 스틸 박스로 골조를 계속하고 일하기 위해 순환하도록 깔끔한 같은 방향 (약 뱃치 당 100 조각)에 명령에 따라 자동적으로 있을 것입니다.(기록 : 운영하는 것의 과정에서 그래브 바 조종자 움직임을 공급하는 경직된 평판은 생산 효율을 향상시키기 위해, 동시에 일어나는 작업입니다)
1.2, 효율 : 10 piece/ 분 용접 스틸 박스, 6 초에 관한 강화 구조.
1.3, 과학 기술적인 프로세스 :


1.4, 특징 : 한 근로자는 작동할 수 있습니다, 띠강 이 담긴 전체 플레이트 위의 인공 수술, 조종자 자동 집게삽에 의한 강철판, 자동 주조, 자동 평탄화, 고정된 자동 조립, 생존을 용접하는 강화 구조, 편리하고 믿을 만한 운영이 수동 작동과 노동 강도, 고효율을 감소시킵니다.
2. 주요 기술적 요구와 매개 변수 :
2.1, 강화 소재 : 0.5 밀리미터 Ｘ 14 밀리미터 Ｘ Ｌ, 모든 음식은 약 10 ~ 30 킬로그램을 심사숙고합니다.
2.2, 몰딩 길이 : 90 ~ 255 밀리미터.
2.3, 강화된 프레임 길이 120 ~ 290 밀리미터, 폭 85 ~ 175 밀리미터는 조정할 수 있습니다.
(단일 해드) :
2.4, 스폿 용접, 3 밀리미터 이하 의 전체 두께.
2.5, 점 용접기 : 바다 빌리튼 점 용접기.전원 AC380V는 25 킬로볼트 암페어의 HZ.The 최대출력전력을 위한 10%, 50 HZ + 5%를 더하거나 뺄셈합니다.용접 일정 25 밀리미터.용접 중심거리는 조정할 수 있습니다.(2)
자동적으로 장비를 용접하는 2.6, 보강, 소재 위의 조종자 자동 집게삽에 의한 조각 당 보강 플레이트는 경찰에 대한 총수 보고서 뒤에, (약 뱃치 당 100 조각) 하에 사용하는 것 옮기고 처리하도록 쉬운 똑같은 니이트 뒤에 있는 질서에서 자동인 부품을 제거했습니다.
2.7, 스폿 용접이 굳고 믿을 만합니다.
2.8, 위치 결정 고정 장치 로케이팅 믿을 만한, 오래가는, 쉬운 분해.
3. 용접기 주성분을 형성하는 자동 스틸 박스

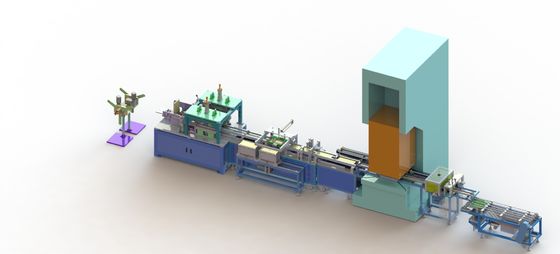

3.1A 다이어그램, 장비 :

3.2, 장비 기술적인 매개 변수
