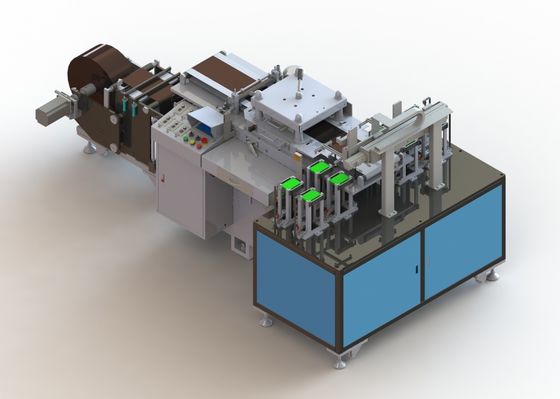

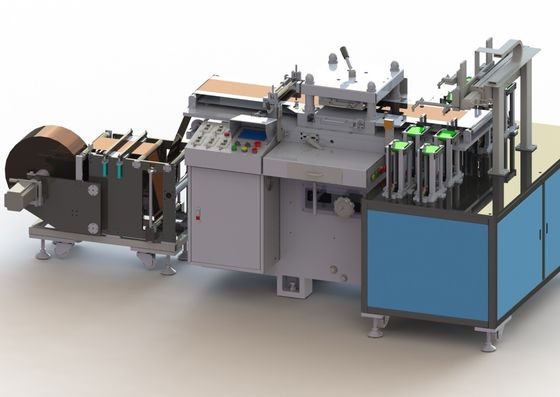

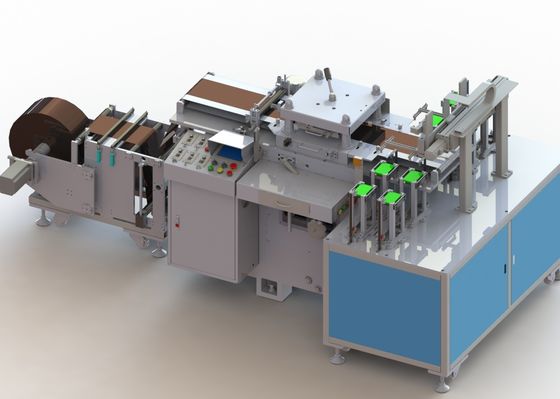

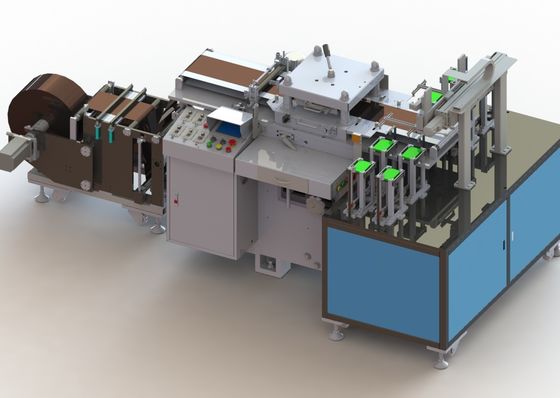

50Hz 리튬 배터리 생산 라인 레이저는 자동 막대기 다이 절단 기계를 죽습니다
배터리 전극 조각에 적합한 다이 절단 기계가 (귀)를 형성하여 강타하고, 전에 라미네이션 기계, 빠른 속도, 파우더의 현상의 더 적은 거친 부분과 손실, 롤 장착, 공급 박스 수집 플레이트를 위해 사용되고, 장치를 운전하면서, 절단기가 특별한 코일 보정 장치, 캐시 장치를 가집니다, 장치를 줄이는 여행 플레이트 정류 요소가 전극 조각 장치, 폐수 장치를 받습니다.
2, 생산 과정 요구 :
장비는 작용합니다 : 적층기의 전방 슬리브 공정을 위해 사용되는 전지 극판 시트의 벨트 형성 돌기에게 어울립니다.적용 가능한 품질 규격 :
2.1 재료 요구사항을 수입하는 것 : 코일 소재 (전극 조각 ≤325 밀리미터의 폭, 코일 소재 ≤600mm의 최대 외경) ;최대 무게 400Kg, 차 코팅 또는 연속 피복.
2.2 적당한 막대기 조각의 상술 : 막대기 조각의 샘플은 다음과 같습니다 :
3. 특정 요구 사항
3.1. 절차는 작용합니다 : 설명서 와인딩, 자동 언와인딩, 자동 편향 보정, 장력 조정, 자료 창고와 그림, 도구 다이 절단, 먼지 제거와 집진, 에지 소재 수집, 방전용 플랫폼에 피딩되는 막대기 시트, 매뉴얼 수집과 교통 뒤에.
3.2. 그것은 갭 코팅과 연속 피복에 적합합니다. 정부 전극판은 양쪽을 위해 사용됩니다.최대 무게 400 킬로그램 ;
3.3. 비틀거리세요 : 3 인치 또는 76 밀리미터 ;레이저 고무판 다이 ;자동적 계산 기능 (운영 화면 디스플레이).
3.4. 조정가능한 압력과 다이를 줄일 때 지는 버퍼가 있습니다 ;
3.5. 커터 다이의 정부 전극은 (개별적으로 인용된) 2개 부분과 일치되어야 합니다. 특별한 디자인 사이즈는 다이가 만들어질 때 결정될 수 있습니다 ;
3.6. 위치 결정 정밀도 (자동 제거 배상) : ±0.15mm ;막대기 시트의 정확성을 줄이는 다이는 ±0.2mm입니다 (막대기 귀의 고도 오차가 ±0.3mm입니다).
3.7. 포일 요구조건 : 가로지르는 거친 부분 < 15=""> 10,000 번) ;
3.8. 먼지 제거 방법은 막대기에 솔 또는 황사의 이차적 유착과 같은 접촉 먼지 제거 방법에 의해 초래된 2 차 피해를 피하기 위한 비접촉 정전기 이동을 채택합니다 ;음압 하에 진공이게, 설비는 그 자체의 산업적 진공 청소기를 가지고 있고, 여과 뒤에 있는 공기 맑음도는 100,000입니다 ;먼지 제거 뒤에, 전극의 표면적으로 > 50 Ｍ의 어떤 이물이 없었습니다.
3.9. 안전 보호 : 장비는 보호하는 / 방진의 장치를 갖추고 있을 것이고 보호 커버가 잡화가 장비의 각각 정거장에 들어가는 것을 예방하기 위한 작업과 작업의 안전 동안 마무리될 것입니다 ;다이 절단 기계는 명백한 경고 표시를 가지고 있고,에게 손가락의 밴드 또는 안전 사고의 출현을 닦거나 입는 과정에서 직원을 회피합니다 비상 정지 / 일시 정지 기능, 다이 절단 곳과 제어 시스템을 가집니다
3.10. 제어 유닛 : 미츠비시를 채택하세요, 그러면 옴론 PLC, 베유춘 터치 스크린 CNC 맨 머신 인터페이스는 장비, 파라메터 별의 주요 기능의 가득 찬 CNC 운영이 자동적으로 조정된다는 것을 깨달을 수 있고, 저장, 부트 관리, 이상 동작 프롬프트, 장애 경고 램프를 처리할 수 있습니다.
3.11. 효율 : 정부 칼 다이 절단 기계 : 분 30 번 /를 펀칭하기 ;만약 위에서 말한 장비가 안정적이고 믿을 만한 전제의 품질을 향상시키거나 보증할 수 있다면, 설계 적합한 유연성 / 정착물 교체가 편리하고 빠르고 비용이 낮고 생산 효율을 감소시키고 저속기를 사용하기 위해 받아들일 수 있습니다.
3.12.장비 달리는 비율 : ≥97%
3.13. 생산 최적화 금리 : ≥99.5%
3.14 CPK : ≥1.33
3.15. 장치 잡음 : 장비는 ≤75dB를 퍼뜨립니다.
4, 장비 기술적인 매개 변수
|
항목 |
상술 | |
|
기술적인 매개 변수
|
효율 | 30Times/min |
| 보조 시간 (MIN)/shift | 30 | |
| 상품 통과율 | 99.8% | |
| 곡물 또는 움직임의 금리 | 95% | |
| 제품 모델 교체 시기 | 30 분 | |
| 압축 공기 시스템 | 0.4-0.6MPa | |
| 전체 전원(KW) | 8 | |
| 정상 작동 전원(KW) | 7.6 | |
5, 현장 환경적 요구
대기 온도 : 0 ~ 40C ;
상대 습도 : 20 ~ 90%RH ;
전원 공급기 : 싱글-피하세 220V, 50Hz ;전압 변동값 범위 : ±10%;
어떤 부식성 가스, 사이트 위의 유동적이 또는 폭발성 가스.
압축된 공기 : 5 ~ 6.5는 방해하고 변동값 범위를 압박합니다 : ±10%;
