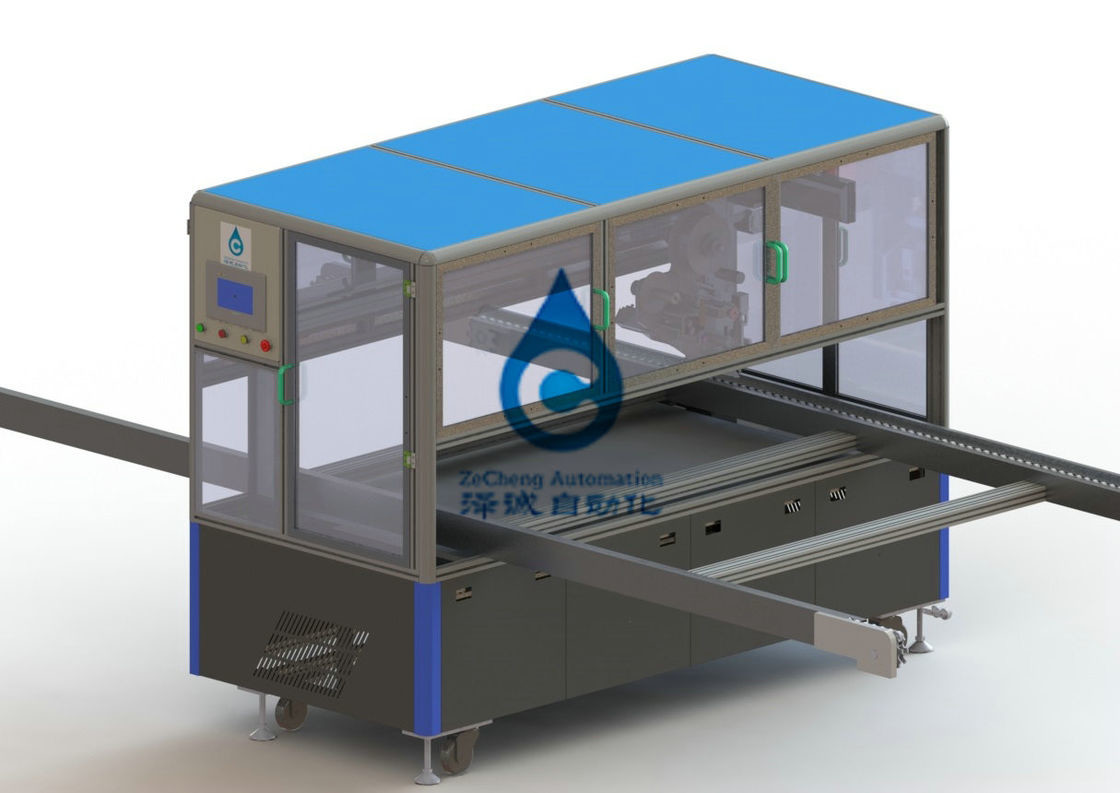

액체 주입기배터리 모듈 자동 테이핑 기계
1. 장비 소개
1.1.이 장치는 사각 모듈 부스바 시트의 용접 완료 후 테이핑 공정을 위해 특별히 설계되었습니다.자동 절단 및 자동 테이핑 기능이 있어 종이를 분리하여 테이핑하기에 적합합니다.
2. 장치 기능 및 매개변수:
2.1.적합한 모듈의 크기는 다음과 같습니다.
| 안건 | T3 | |||
| 버스트 모드 | 1P25S-M1 | 1P28S-M2 | 1P28S-M3 | 1P25S-M4 |
| 다이 길이 * 너비 * 높이(mm) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| 모듈 무게 | 86 | 95 | 95 | 86 |
| 모듈 바닥의 평탄도 | ≤0.8mm | ≤0.8mm | ≤0.8mm | ≤0.8mm |
2.2 장비의 주요 기능
1) 장비는 논스톱 급유를 실현하기 위해 재료 식별 및 급유 알림 기능이 있어야 합니다.
2) 장력 제어 조치는 필름이 깨지지 않는다는 전제 하에 전체 공급 공정 및 필름 절단 공정 동안 필름이 인장되도록 필름 연신 공정에서 채택되어야 합니다.장력을 조정할 수 있으며 사양이 설정된 후에도 장력이 안정적으로 유지됩니다.
3) 되감기 메커니즘은 느슨한 종이의 회복을 위한 힘을 제공하여 조이고 느슨한 종이 ≥200m를 받을 수 있습니다.
4) 풀림릴은 주전원을 공급해야 하며 되감기 기능이 있으며 안전을 고려하여 고정되어 있습니다.피팅 릴 직경은 100-450mm이고 유효 하중은 20kg 이하입니다.
5) 롤링 압력은 필름이 적용될 때 0.1mpa입니다. 필름이 달라 붙는 과정에서 필름에 손상이나 긁힌 자국이 없습니다.
6) 절단 메커니즘 도구에는 수명 관리 기능이 있으며 블레이드 수명 선택 요구 사항은 ≥10w 배이고 절단 횟수는 사양을 설정할 수 있으며 만료 경보는 도구 변경을 촉구합니다.
7) 테이프 너비 60-80mm.
2.3.장비 기술 파라미터
| 안건 | ZPCD05C | |
|
기술적인 매개변수
|
의 효율성 | 40S테이프 2줄 붙이기 |
| 총 전력(kw) | 3KW | |
| 정상 작동 전력(kw) | 2.75KW | |
| 기타 에너지 매체 | 건조 압축 공기 소스 | |
| 무게 | 800KG | |
| 장비 크기 | W1200mmXL2300mmXH1900mm | |
4.4.1. 전압 AC220V, 단상, 전압 변동은 ±10% 미만입니다.
4.1.2.주파수 50Hz.
4.2.공기
4.2.1.압력 0.4 ~ 0.45mpa.
4.2.2.10L/min의 흐름.
5. 환경 조건
장치는 다음 환경 조건에서 장벽 없이 작동할 수 있습니다.
5.1 주위 온도: 5-35℃
5.2 습도 30~80%, 이슬이 맺히지 않아야 합니다.
5.3 염분 가스, 유독 가스 및 부식성 가스가 없어야 합니다.
5.4 먼지에는 전도성 먼지가 없어야 합니다.
5.5 자기 경계는 장치의 자기 경계에 영향을 미치지 않아야 합니다.
1. 새로운 장비 약속
우리 회사는 고객에게 제공되는 제품이 완전하고 사용하지 않은 새 장비임을 보증합니다.
2. 기밀 유지 약속
당사는 당사자의 서면 동의 없이 상대방의 관련 도면, 기술정보, 영업정보, 기타 영업비밀 및 기술비밀을 어떠한 방법으로도 제3자에게 누설하지 않을 것을 약속합니다.
3. 애프터 서비스 약속
(1) 장비 선적일로부터 2개월, 당사자 B는 1년 이내에 적시에 무료 보증으로 비인간적 결함에 대해 책임을 집니다(장비에 결함이 있는 경우 판매 서비스 직원이 2시간 이내에 응답합니다) 통지를 받은 후 상황에 따라 인원은 반드시 48시간 이내, 늦어도 60시간 이내에는 구매자의 생산 연속성을 보장한다.
