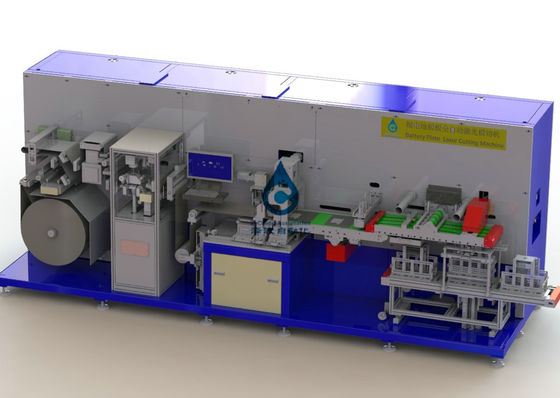

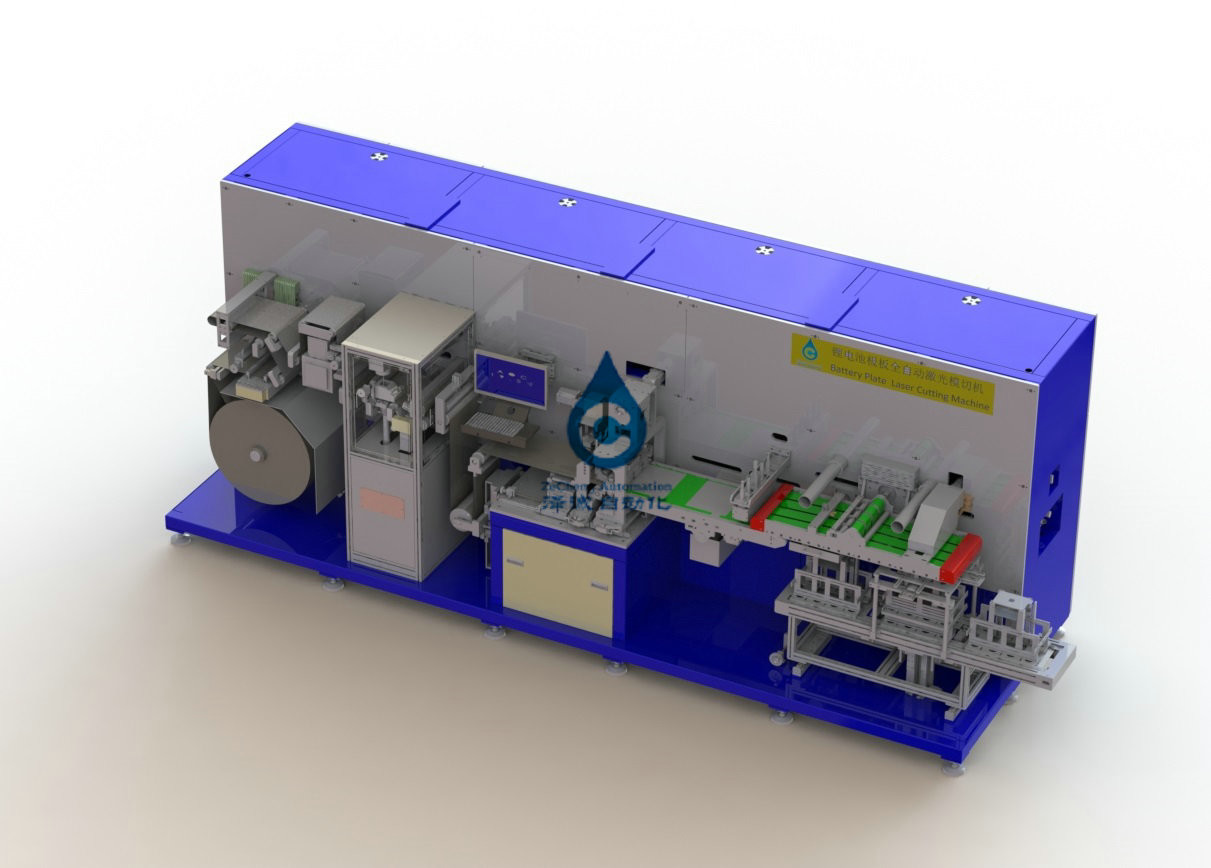

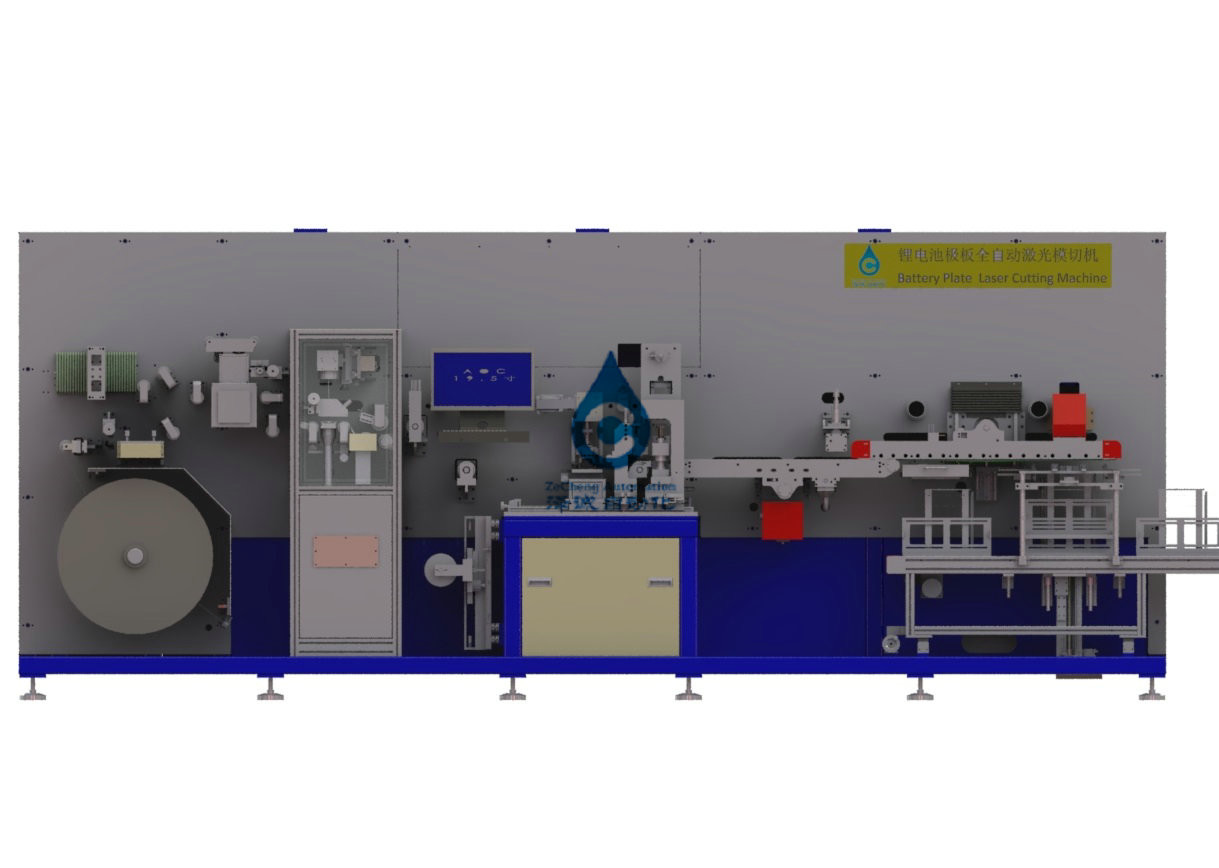

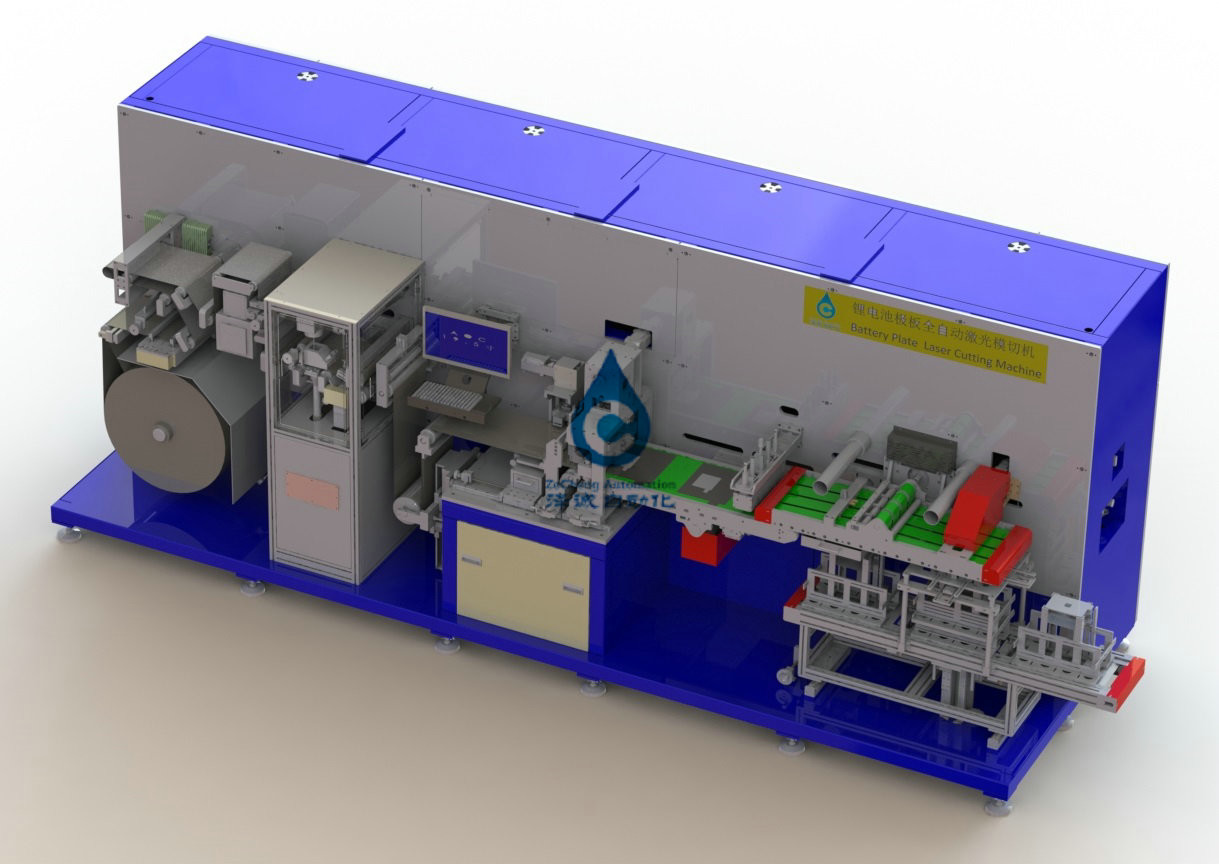

자동차 배터리 생산 라인 Li 이온 건전지 제조 설비 건전지 극 레이저 저미는 기계
1. 장비 묘사:

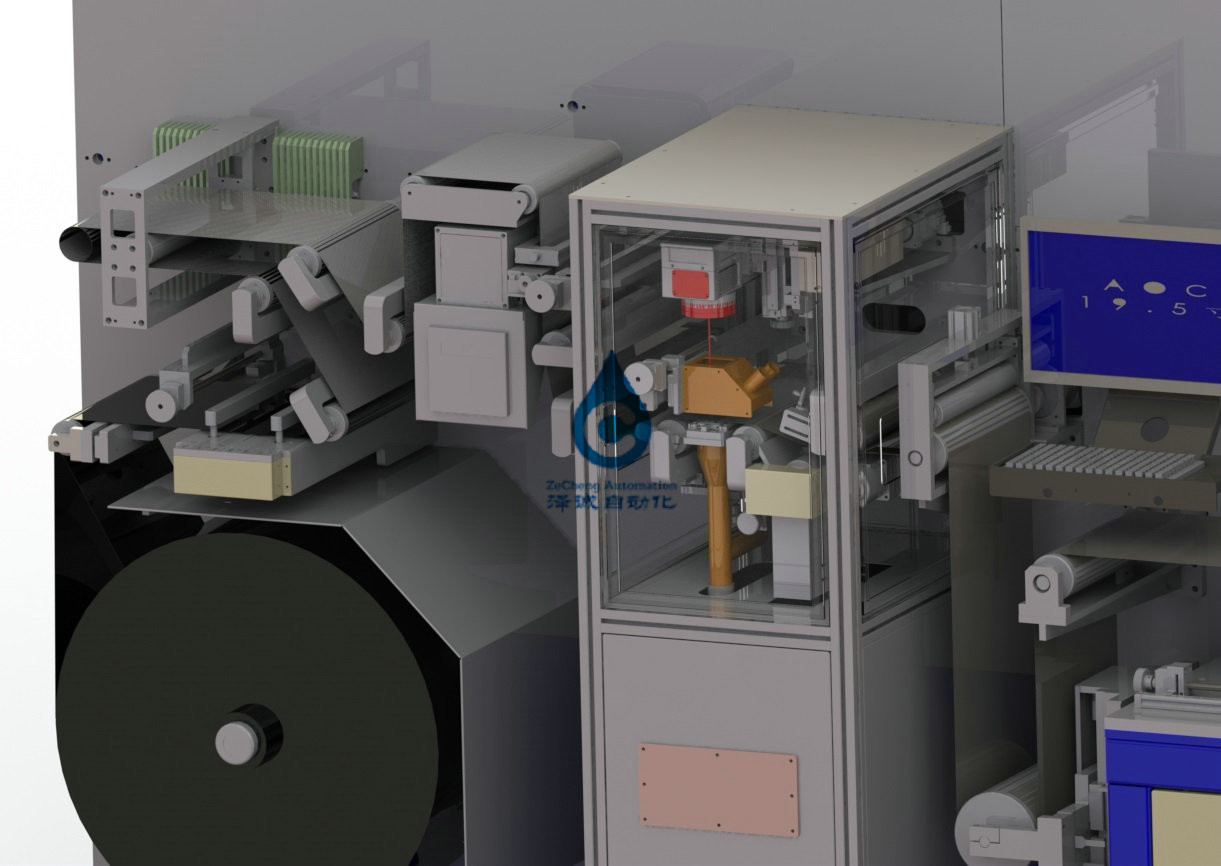

1.1 장비 단면도: 이 장비는 박판으로 만들어진 리튬 이온 건전지의 과정을 저미는 레이저 칩을 완료하고 단 하나 칩으로 지속적인 코일 물자를 삭감합니다. 장치에 설치된 팽창식 갱구를 구르는 인공적인 목록 극은 극 조각으로, 그 후에 극 조각의 먼지 제거에 레이저 절단 판 위치에 긴장 통제 시스템을 통해서, 장치 자동적으로 자동적인 조정을 계속하기 위하여 회전 과정의 기계장치를 조정하는 양을 두고, 극 조각, 자동 귀환 제어 장치 기계장치의 긴장을 수송될 것입니다, 레이저 일 것입니다 극단적으로 장을 위한 절단 칼을 가진 위치를 삭감하는 귀 절단 형성 자르고 있었습니다, CCD 탐지 판 지상 질과 차원을 통해, 나쁜 제품 통제합니다 폐기물 상자로, 따르지 않는 물자 보내졌습니다 물자 모으는 상자에 떨어졌습니다.
장비 적응의 2, 범위 및 기술적인 모수
2.1는 적합한 물자의 명세 다음과 같이 입니다:
|
명세 품목 |
ZCCE03A-00 | ||
| 물자 명세 格 | 폴란드 조각 | 길이 (mm) | 코일 |
| 폭/포용력 (mm) | 100~300/0.2 | ||
| 간격/포용력 (mm) | 0.05~0.25/0.005 | ||
| 대직경 (mm) | φ650 | ||
| 안 직경 (mm) | φ152.4mm (6") | ||
| 코일의 최대 무게 | 250Kg | ||
|
명세 품목 |
기술적인 모수 |
| 효율성 | >120ppm |
| 폴란드 폭 W 범위/정밀도 | 80-250mm/±0.2mm |
| 폴란드 고도 H 범위/정확도 | 100-280mm/±0.2mm |
| 극지 귀 어깨 폭 Dt 범위/정확도 | 5-50mm/±0.25mm |
| 극지 귀 폭 무게 범위/정확도 | 10-100mm/±0.2mm |
| 극지 귀 고도 Ht 범위/정확도 | 10-30mm/±0.5mm (들어오는 물자의 크기에 따라) |
| 기계설비 형의 총 생활 | >100000 시간 |
| 곡물 비율 (장비에서만 기인하는 실패) | ≥98% |
| 자격이 된 비율 (불완전한 들어오는 물자를 제외하고) | ≥99.5% |
4의장비운영 환경
4.1. 전력 공급: 삼상 380V; 전압 동요는 ±10% 보다 적은입니다; 장비의 최대 힘은 16kw입니다;
2. 가스 필요조건: 공기 근원 압력 (압축공기) > 6 kg/cm2의 말리는 최대 소비 50L/분;
3. 장비의 총 무게: 6500kg;
4. 식물 지면 방위: > 800kg/㎡;
5. 주위 온도: 20 ~ 35℃;
6. 상대 습도: 5 ~ 55% HR;
7. 운영 환경 필요조건: 환경 청결은 만큼이나 100,000 이고, 위치에 부식성 가스, 액체 또는 폭발성 가스가 없을 것입니다;
1. 새로운 장비 약속
우리의 회사는 고객에게 제공된 상품이 아주 새롭고, 완전한 사용되지 않는 장비이다는 것을 보장합니다.
2. 기밀성 투입
우리의 회사는 어떤 당도, 다른 당의 관련 그림, 기술 정보, 사업 정보와 다른 사업 비밀 및 기술적인 비밀의 서면 허가 없이 어떤 식으로든 제3자에 새면 안된다고 약속합니다.
3. 판매 후 서비스 투입
(1) 장비의 선적의 날짜에서 2 달, 당 B는 1 년 안에 적시와 자유로운 보장에 있는 비인간적인 결함에 책임 있습니다 (장비가 잘못되 때, 판매 후 서비스 직원은 통보를 받기 후에 2 시간 안에 반응할 것입니다. 상황에 따르면, 인원은 48 시간 안에 제자리에 있어야 합니다. 아니 60 이후 시간, 생산의 계속성을 구매자 에의한 지키기 위하여;
(2) 장비 후에 문제가 있는 경우에 보증 기간을, 2개의 정당 교통하고 취급합니다 그것을 통과했습니다. 필요하다면, 판매 후 인원은 그것을 고치기 위하여 보내지고, 비용만 위탁될 것입니다. Zh
(3) 2개의 정당에 의해 계약 및 기술적인 계약에서 규정된 보증 기간 도중, 회사는 우리의 제품의 정상적인 사용 도중 인간적인 손상에 기인하지 않는 질 문제를 보장을 제공할 것입니다.
